DRV8899-Q1 是一款完全集成的步進電機驅動器，通過內部微步進索引器、智能調諧衰減技術和集成電流檢測，支持高達 1 A 的滿量程電流。DRV8899-Q1 通過簡單的步進/方向界面來管理方向和步進速率，支持高達 1/256 級的微步進，以實現平滑的運動曲線。集成電流檢測無需兩個外部電阻器，從而節省電路板空間和成本。DRV8899-Q1 提供 8 種衰減模式選項，包括：智能調諧、慢速和混合衰減選項。智能調諧可自動調整以獲得最佳電流調節性能，并補償任何電機變化和老化效應。該器件還包括一個集成的扭矩DAC，允許控制器通過SPI調整輸出電流，而無需調整VREF基準電壓源。使用nSLEEP引腳提供低功耗睡眠模式，以實現極低的待機電流。該器件具有全雙工、4 線同步 SPI 通信功能，菊花鏈支持多達 63 個串聯設備，可實現可配置性和詳細的故障報告。
*附件：drv8899-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車
• 高達 1/256 微步進
• 集成電流檢測功能
  • 無需檢測電阻
• 智能調諧衰減技術，固定慢速和混合衰減選項
• 4.5 至 45V 工作電源電壓范圍
• 引腳到引腳 R DS（開） 變種：- DRV8889/A-Q1：25°C 時為 900 mΩ HS + LS
  • DRV8899-Q1：25°C 時為 1200 mΩ HS + LS
• 每個橋的高電流容量
  • DRV8889/A-Q1：峰值 2.4A，滿量程 1.5A
  • DRV8899-Q1：1.7-A 峰值，1-A 滿量程
• TRQ_DAC位以縮放滿量程電流
• 可配置的關斷時間PWM斬波
• 簡單的 STEP/DIR 接口
• 支持菊花鏈的SPI
• 低電流睡眠模式 （2 μA）
• 可編程輸出壓擺率
• 擴頻時鐘以最大限度地降低 EMI
• 保護功能
  • VM 欠壓鎖定
  • 過流保護
  • 開路負載檢測
  • 過熱警告和關機
  • 低溫警告
  • 故障狀態指示引腳 （nFAULT）

參數

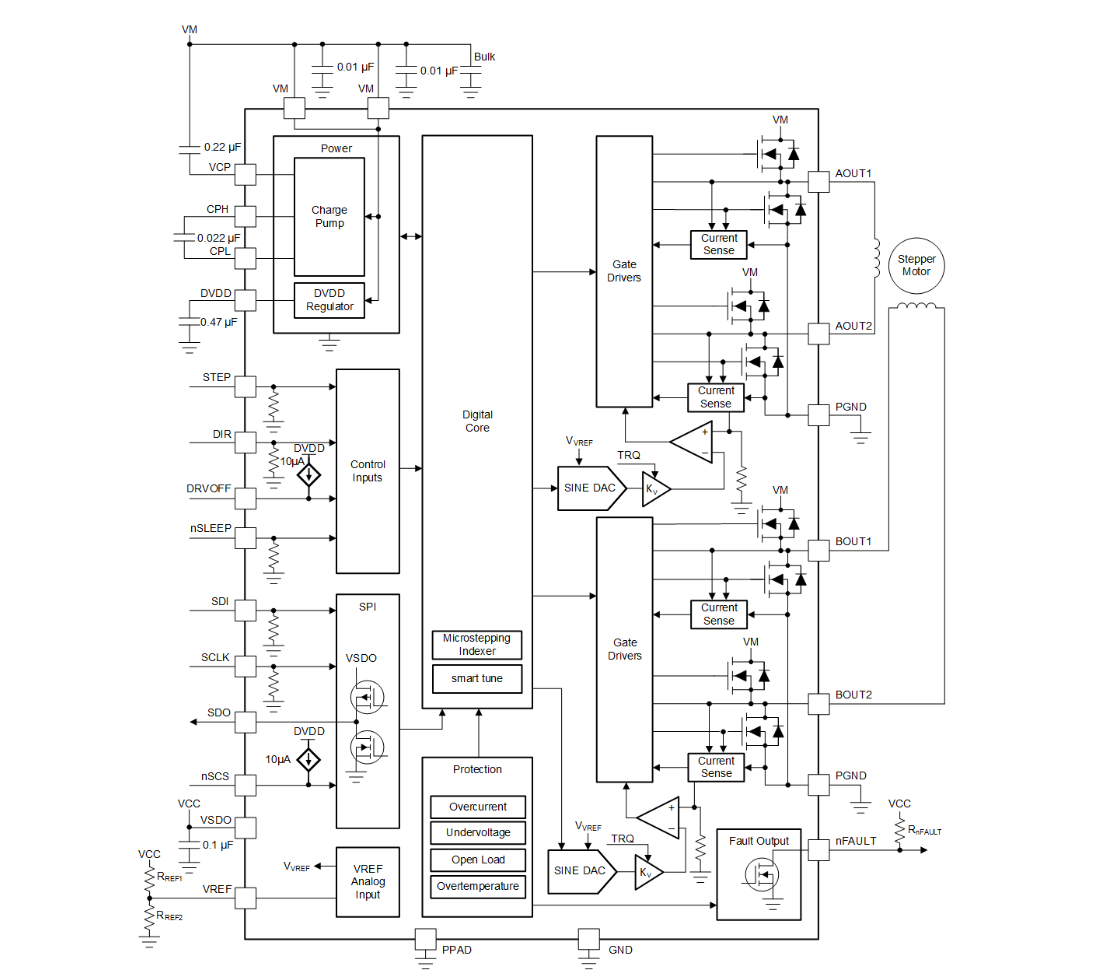

方框圖

?1. 核心特性?

• ?集成電流檢測與微步控制?
  • 支持高達1/256微步細分，內置智能調節衰減技術（Smart Tune），無需外置采樣電阻。
  • 工作電壓范圍4.5-45V，峰值電流1.7A（DRV8899-Q1）或2.4A（DRV8889/A-Q1）。
• ?靈活控制接口?
  • 支持STEP/DIR簡易接口及SPI通信（支持級聯，最多63個設備）。
  • 集成扭矩DAC（TRQ_DAC），可通過SPI調節輸出電流，無需修改VREF電壓。
• ?多重保護機制?
  • 包括欠壓鎖定（UVLO）、過流保護（OCP）、開環檢測（OL）、溫度警告（OTW/UTW）及熱關斷（OTSD）。

?2. 關鍵功能?

• ?電流調節與衰減模式?
  • 通過VREF引腳設置滿量程電流（IFS = VREF/2.2），支持8種衰減模式（慢衰減、混合衰減、智能動態/紋波控制）。
  • 可編程PWM關斷時間（7/16/24/32μs）和輸出壓擺率（10-105V/μs）。
• ?低功耗設計?
  • 睡眠模式靜態電流僅2μA，支持1.8V/3.3V/5V邏輯輸入。

?3. 應用場景?

• ?汽車電子?：前大燈調節（HLA）、平視顯示器（HUD）、HVAC系統、電子燃油噴射（EFI）。
• ?工業設備?：高精度定位控制系統。

?4. 封裝與版本?

• ?封裝選項?
  • VQFN-24（4mm×4mm，帶可潤濕側翼）。
• ? 版本更新（SLVSEE8B） ?
  • 2021年5月（Rev B）：新增功能安全文檔支持，修正電氣參數。
  • 2020年8月（Rev A）：狀態變更為量產數據。

?5. 設計要點?

• ?電源設計?
  • VM需并聯0.01μF陶瓷電容（每引腳）及≥10μF電解電容。
  • 電荷泵電容：CPH-CPL=0.022μF，VCP-VM=0.22μF/16V。
• ?熱管理?
  • VQFN封裝RθJA=40.7°C/W，建議采用4層PCB并優化散熱布局。
• ?SPI配置?
  • 16位指令格式（5位地址+8位數據），支持故障狀態實時讀取。
