DRV8802-Q1 器件為汽車提供集成電機驅動器解決方案 應用。該器件具有兩個 H 橋驅動器，旨在驅動直流電機。輸出 每個驅動器模塊由配置為 H 橋的 N 溝道功率 MOSFET 組成，以驅動 電機繞組。DRV8802-Q1器件可提供高達1.6A的峰值電流或1.1A的RMS輸出電流（ 每個 H 橋在 24 V 和 25°C 下適當散熱）。

簡單的并行數字控制接口與行業標準設備兼容。 衰減模式是可編程的，以便在禁用時允許電機制動或滑行。
*附件：drv8802-q1.pdf

提供內部關斷功能，用于過流保護、短路 保護、欠壓鎖定和過溫。

DRV8802-Q1 器件采用 28 引腳 HTSSOP 封裝，具有 PowerPAD（環保：RoHS &; no Sb/Br）。

特性

• 符合汽車應用標準
• AEC-Q100 認證，結果如下
  • 器件溫度等級 1：–40°C 至 125°C
    環境工作溫度
  • 設備 HBM ESD 分類 2 級
  • 設備 CDM ESD 分類級別 C4B
• 雙 H 橋電流控制電機驅動器
  • 驅動兩個直流電機
  • 制動模式
  • 兩位繞組電流控制允許多達
    4 個電流電平
  • 低 MOSFET 導通電阻
• 24 V、25°C 時最大驅動電流為 1.6A
• 內置3.3V基準輸出
• 行業標準并行數字控制
  接口
• 8V 至 45V 工作電源電壓范圍
• 熱增強型表面貼裝封裝

參數

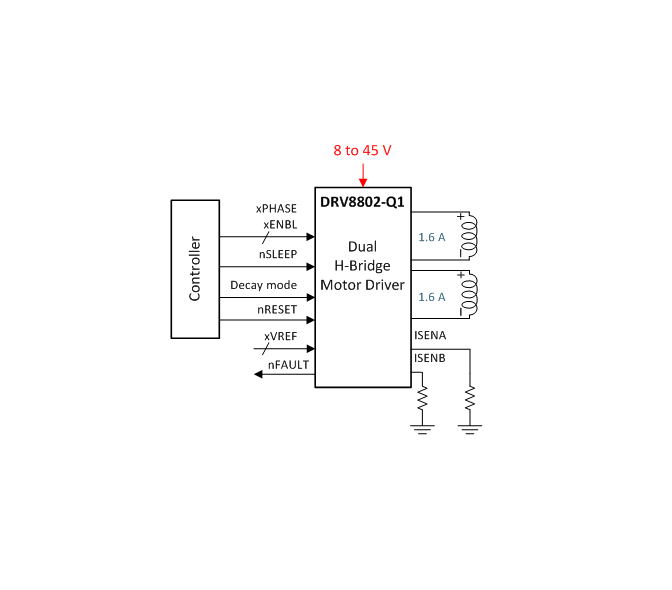

方框圖

?1. 核心特性?

• ?驅動架構?：雙H橋電流控制電機驅動器，支持驅動兩個直流電機，內置2位繞組電流控制（4級電流調節），MOSFET導通電阻低（HS+LS總阻值典型值0.9Ω）。
• ?性能參數?：
  • 最大驅動電流1.6A（24V/25°C條件下），工作電壓范圍8.2V至45V。
  • 內置3.3V參考電壓輸出，兼容工業標準并行數字控制接口。
• ?可靠性設計?：
  • 汽車級認證：AEC-Q100 Grade 1（-40°C至125°C），ESD防護等級HBM 2kV/CDM 500V。
  • 集成保護功能：過流保護（OCP）、短路保護、欠壓鎖定（UVLO）、熱關斷（TSD）。

?2. 典型應用?

• ?適用場景?：汽車HVAC系統、閥門控制、信息娛樂設備等車載電子。
• ?控制模式?：
  • ?電流調節?：通過外部檢測電阻（如0.5Ω）和VREF引腳設定電流，支持38%/71%/100%三檔調節。
  • ?衰減模式?：支持快衰減（電機自由停止）和慢衰減（電機快速制動），通過DECAY引腳選擇。

?3. 功能模塊詳解?

• ?電流控制?：
  • 固定頻率PWM斬波控制，電流檢測增益5V/V，計算公式：
    ICHOP=V(xVREF)5×R(ISENx)ICHOP ? =5×R(ISENx)V(xVREF)?
  • 電流檔位通過AI0/AI1（橋A）和BI0/BI1（橋B）設置（00=100%，01=71%，10=38%，11=禁用）。
• ?保護機制?：
  • 過流保護響應時間<1μs，熱關斷閾值150°C（滯后恢復）。
  • 故障狀態通過nFAULT引腳輸出（開漏結構）。

?4. 引腳與接口?

• ?關鍵引腳?：
  • ?xPHASE/xENBL?：控制電機方向與使能，支持PWM調速。
  • ?xISEN?：電流檢測引腳，需連接外部檢測電阻（推薦100mΩ–500mΩ）。
  • ?nSLEEP/nRESET?：低功耗模式（靜態電流20μA）和邏輯復位控制。
• ?電源設計?：
  • VM引腳需并聯0.1μF陶瓷電容和100μF電解電容，V3P3OUT需0.47μF去耦電容。

?5. 封裝與熱設計?

• ?封裝?：28引腳HTSSOP-PowerPAD?（9.7mm×4.4mm），底部散熱焊盤需連接PCB地平面。
• ?熱阻參數?：θJA=38.9°C/W（自然對流），建議通過多過孔增強散熱。
• ?布局要點?：
  • 高頻路徑（如CP1/CP2）需短走線，電荷泵電容（0.01μF）靠近引腳放置。

?6. 設計注意事項?

• ?電流精度?：ISEN檢測電壓誤差±10%，建議使用1%精度電阻。
• ?衰減模式選擇?：快衰減降低EMI，慢衰減提升制動效率。
• ?故障診斷?：結合nFAULT引腳狀態和Status寄存器識別具體故障類型。

?總結?：DRV8802-Q1是一款高集成度、高可靠性的汽車級電機驅動芯片，其雙H橋設計、精確電流控制及豐富的保護功能使其適用于嚴苛的車載環境。通過靈活的并行接口和可編程衰減模式，可滿足多樣化電機控制需求。
