DRV8842-EP 為打印機、掃描儀和 其他自動化設備應用。該器件具有一個 H 橋驅動器，旨在 驅動一個直流電機、一個步進電機的線圈或其他負載。輸出驅動塊包括 配置為 H 橋的 N 溝道功率 MOSFET。DRV8842-EP 可提供高達 5A 的峰值或 3.5A RMS 輸出電流（在 24 V 和 25°C 下具有適當?shù)纳崞鳎?br />*附件：drv8842-ep.pdf

提供單獨的輸入以獨立控制 H 橋的每一半。

提供內部關斷功能，用于過流保護、短路 保護、欠壓鎖定和過溫。

DRV8842-EP 采用 28 引腳 HTSSOP 封裝，具有 PowerPAD（環保：RoHS &; no Sb/Br）。

特性

• 單H橋電流控制電機驅動器
  • 驅動一個直流電機、一個步進
    電機的線圈或其他執行器
  • 5 位繞組電流控制允許多達
    32 個電流電平
  • 低 MOSFET 導通電阻
• 24 V、25°C 時最大驅動電流為 5A
• 內置3.3V基準輸出
• 行業標準PWM控制接口
• 8.2V至45V工作電源電壓范圍
• 熱增強型表面貼裝封裝
• 支持國防、航空航天和醫療應用
  • 受控基線
  • 一個組裝和測試站點
  • 一個制造現場
  • 提供軍用（–55°C 至 125°C）
    溫度范圍
  • 延長產品生命周期
  • 擴展產品變更通知
  • 產品可追溯性

參數

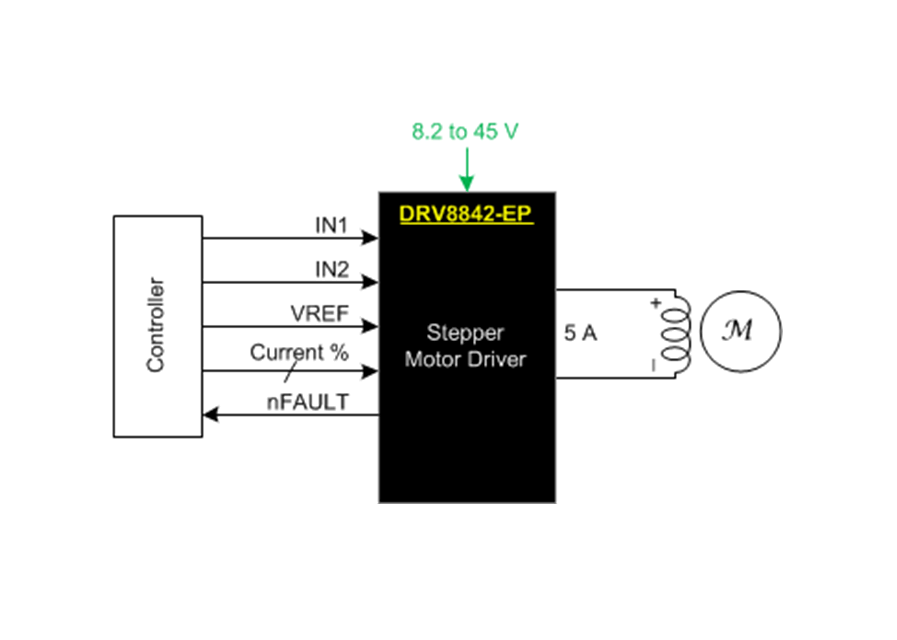

方框圖

?1. 核心特性?

• ?驅動架構?：單H橋電流控制電機驅動器，支持驅動直流電機、步進電機單線圈或其他執行器，內置5位繞組電流控制（32級電流調節），MOSFET導通電阻低（HS/LS均為0.13–0.17Ω）。
• ?性能參數?：
  • 最大驅動電流5A（24V/25°C條件下），工作電壓范圍8.2V至45V。
  • 內置3.3V參考電壓輸出，支持PWM控制接口。
• ?可靠性設計?：
  • 軍工級應用支持：-55°C至125°C工作溫度，符合延長產品生命周期要求。
  • 集成保護功能：過流保護（OCP）、短路保護、欠壓鎖定（UVLO）、熱關斷（TSD）。

?2. 典型應用?

• ?適用場景?：打印機、掃描儀、辦公自動化設備、游戲機、工業自動化及機器人。
• ?優勢?：
  • 高集成度：單芯片解決方案，減少外部元件數量。
  • 精確電流控制：通過VREF引腳和外部檢測電阻（如100mΩ）設定滿量程電流（如3.5A），支持5%–100%分級調節。

?3. 功能模塊詳解?

• ?電流控制?：
  • 固定頻率PWM斬波控制，通過ISEN引腳檢測電流（增益5V/V），結合VREF電壓和DAC（I0-I4引腳）實現電流分級。
  • 計算公式：滿量程電流 IFS=VREF5×RSENSEIFS ? =5×RSENSE?VREF??。
• ?衰減模式?：
  • 支持快衰減（電流反向）、慢衰減（電流續流）和混合衰減模式，通過DECAY引腳選擇。
• ?保護機制?：
  • 過流保護響應時間<1μs，熱關斷閾值150°C（自動恢復）。

?4. 引腳與接口?

• ?關鍵引腳?：
  • ?IN1/IN2?：H橋控制輸入，支持PWM調速。
  • ?I0-I4?：5位DAC輸入，設置電流百分比。
  • ?nSLEEP/nRESET?：低功耗模式（靜態電流20μA）和邏輯復位控制。
• ?電源管理?：
  • VM引腳需并聯0.1μF陶瓷電容和100μF電解電容，V3P3OUT需0.47μF去耦電容。

?5. 熱設計與封裝?

• ?散熱方案?：
  • PowerPAD? HTSSOP-28封裝（9.7mm×4.4mm），底部散熱焊盤需連接PCB地平面。
  • 熱阻參數：θJA=35.6°C/W（自然對流）。
• ?布局建議?：
  • 高頻路徑（如CP1/CP2）需短走線，電荷泵電容（0.01μF）靠近引腳放置。

?6. 設計注意事項?

• ?電流精度?：ISEN檢測電壓誤差±10%（滿量程），建議使用1%精度電阻。
• ?衰減模式選擇?：快衰減適用于高速響應，慢衰減降低EMI。
• ?故障診斷?：通過nFAULT引腳輸出狀態，結合Status寄存器識別具體故障類型。

?總結?：DRV8842-EP是一款高可靠性、高集成度的電機驅動芯片，適用于需精密電流控制的工業及消費類應用，其軍工級規格和靈活配置能力使其在嚴苛環境中表現優異。
