一、項目背景

1. 生產線概況

某德系合資車企新建 MEB 電池殼體高速焊裝線，節拍52s/件，兼容4款電池包柔性生產。

2. 控制層現狀

· 主線控制器：西門子SIMATIC S7-1518F PN/DP，自帶PROFINET IRT接口，負責21套分布式 I/O、視覺及安全系統

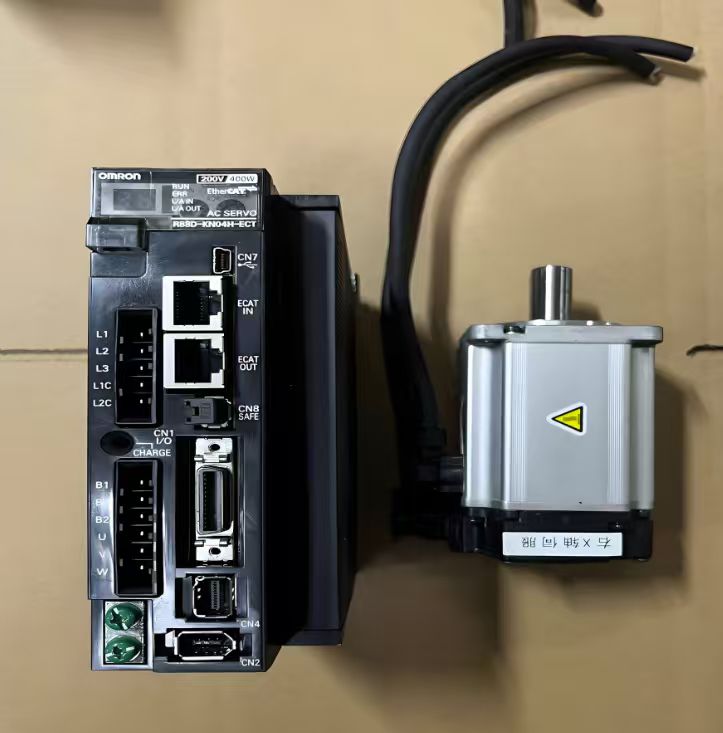

· 新增設備：歐姆龍G5系列1.5 kW直線伺服(型號 R88L-EC-FW-1115-ANPC + R88D-KN15F-ECT-L)共 8 軸，用于焊槍浮動機構與激光焊頭微進給，驅動器僅支持EtherCAT協議

3. 痛點

兩種實時以太網協議幀格式、時鐘機制、從站描述方式完全不同，PLC 無法直接管理 EtherCAT 軸;若更換主站或增加 EtherCAT PLC，會造成硬件重復投資、時鐘主矛盾與項目延期

二、方案選型

經綜合比對，最終采用“遠創智控”生產的 YC-ECTM-PN 工業級協議轉換網關。

· 網關功能：PROFINET IRT從站?EtherCAT主站，單設備即可實現雙協議棧

· 性能指標：≤1ms周期抖動;支持DC分布式時鐘;最大1440 Byte IN/1440 Byte OUT;工作溫度 -40 ~ 85 ℃，滿足焊裝車間強電磁、高粉塵環境

· 認證：CE、UL、PROFINET v2.4、EtherCAT Conformance Test 認證，可直接導入西門子 TIA Portal GSDML 與歐姆龍 ESI

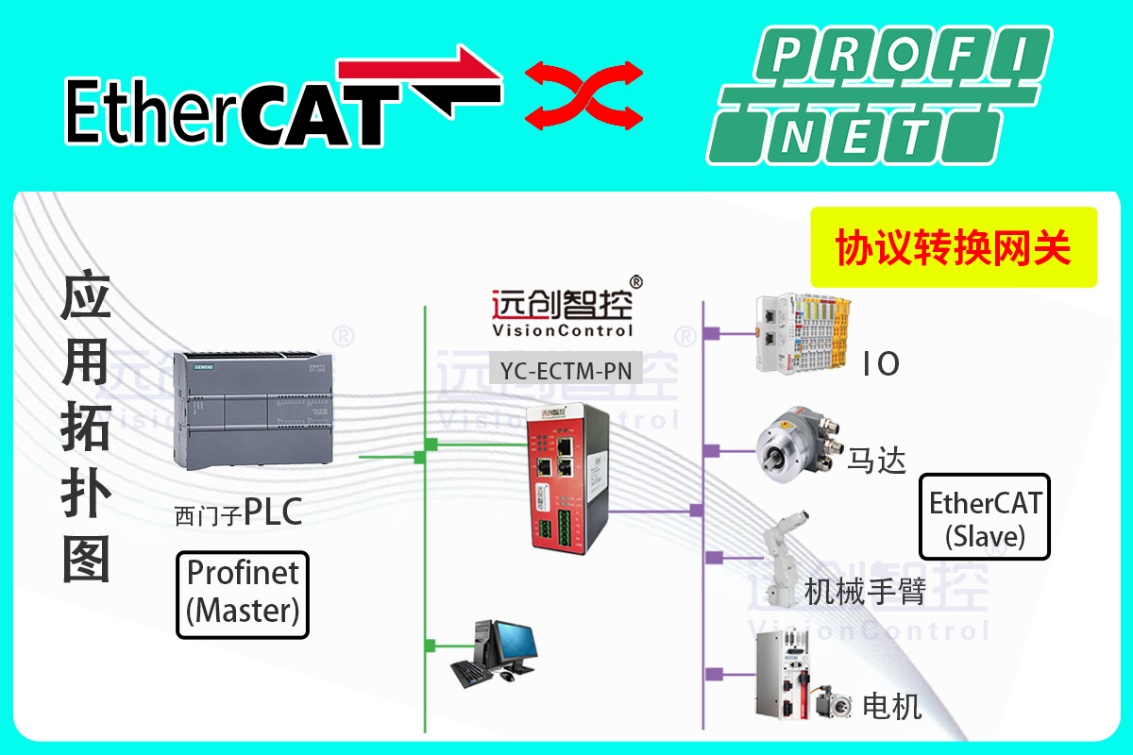

三、網絡拓?fù)渑c硬件連接

1. 拓?fù)?/p>

S7-1518F←→(PROFINET IRT 環網)←→ YC-ECTM-PN 議轉換網關←→(EtherCAT 線型拓?fù)?←→ 8×R88D-KN15F-ECT-L

2. 接口與線纜

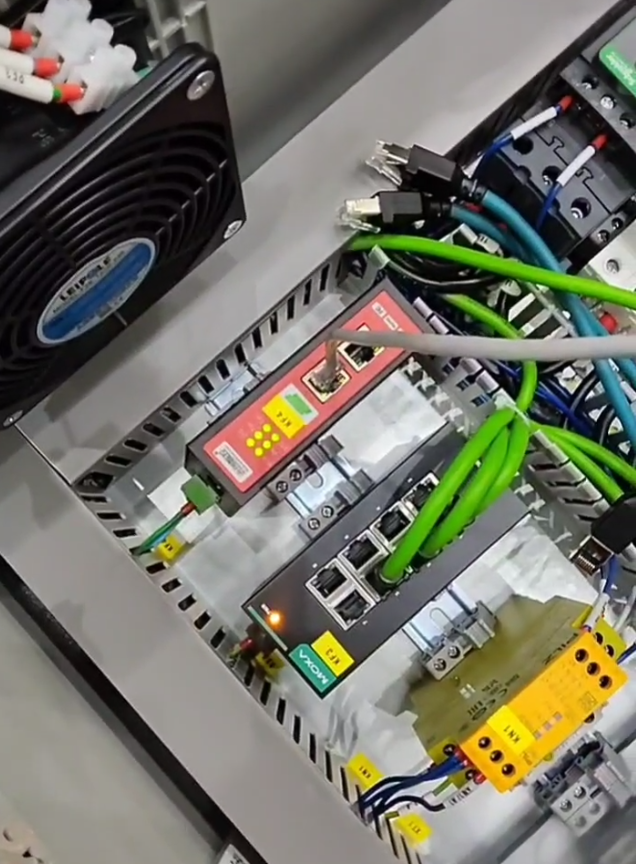

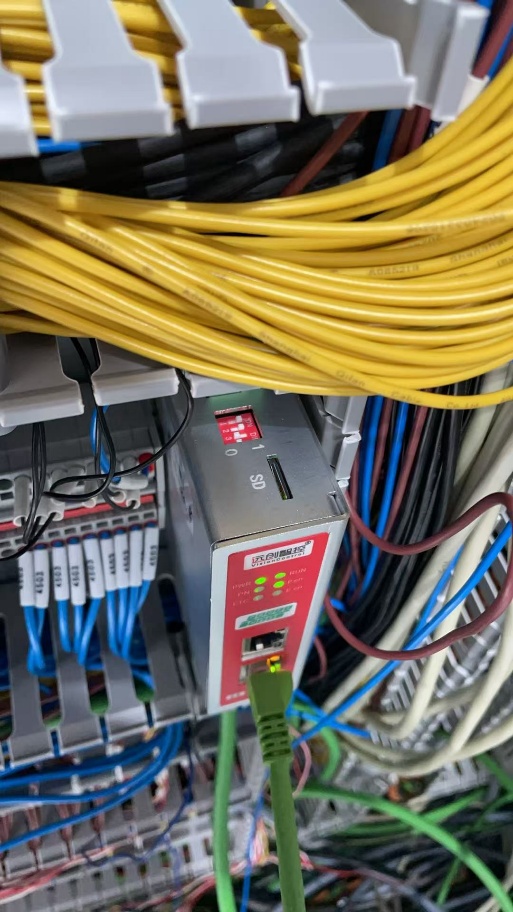

· PROFINET側：網關 Port1 接入西門子SCALANCE XC208工業交換機，Port2閉環回主站，CAT5e 屏蔽雙絞線，M12-D 編碼

· EtherCAT側：網關內置 100 Ω 終端電阻，RJ45 級聯伺服;末端驅動器啟用 Terminator

3. 供電

24 VDC/200 mA，取自同一冗余電源(Phoenix QUINT 20A)，與 PLC 共地，抑制地環流

四、軟件組態流程(關鍵步驟)

A. TIA Portal 側

1. 導入GSDML文件“JM_ECTM_PN_V2.3.xml”，拖拽至設備視圖，分配設備名“Gateway_ECTM”

2. 設置IRT周期2 ms，Input 120 Byte、Output 120 Byte，映射 8 軸控制字、狀態字、位置、速度、扭矩

3. 在“設備診斷”中勾選“同步域”，確保 PLC 作為 PROFINET 時鐘主，網關作為同步從站

B. EtherCAT 側

1. 打開 ECSP 配置工具(隨網關提供)，掃描自動識別 8 臺 R88D-KN15F-ECT-L

2. 設置循環周期 1 ms，DC 模式 125 μs 抖動窗口;PDO 映射選用 CSP(循環同步位置)模式，每軸 4×32 bit 目標位置/速度/扭矩/附加指令

3. 啟用“分布時鐘輸出補償”，讓伺服插補脈沖與 PROFINET 時鐘同步，減少位置超調

4. 一鍵下載配置至網關并保存為 .xml，重啟后進入 OP 狀態

C. 數據映射表(節選)

PLC → 網關：

Byte 0~1 Axis1 Control Word

Byte 4~7 Axis1 Target Position (INT32)

...

Byte 60~63 Axis8 Target Torque (INT16)

網關 → PLC：

Byte 0~1 Axis1 Status Word

Byte 4~7 Axis1 Actual Position (INT32)

...

Byte 60~63 Axis8 Actual Current (INT16)

五、調試與優化

1. 時鐘同步測試

使用 Wireshark 抓取 PROFINET & EtherCAT 同一鏡像端口，觀察 DC 時間戳差值 < 50 ns，滿足激光焊 ≤ 0.1 mm 軌跡精度要求

2. 伺服整定

在歐姆龍 Sysmac Studio 中導入直線電機參數，自動推算負載慣量比 0.8，位置環增益 Kp 80 (1/s)，前饋 60 %;通過網關實時讀取實際扭矩，峰值限制在額定 300 %，避免電池殼體壓傷

3. 故障冗余

開啟網關“快速站釋放”功能，任意一軸驅動器掉線，PLC 在 4 ms 內收到診斷報警，立即啟動回退程序，防止焊槍撞件

4. 產能驗證

連續空跑 2 h，節拍穩定在 50.8 s;帶載 8 h，焊縫一次合格率由 97.2 % 提升至 99.6 %，節拍損失 0.3 s，完全滿足 52 s 目標

六、實施效果

· 工程周期短：從到貨、布線、組態到試生產僅 3 天，比原計劃“新增 EtherCAT PLC”方案提前 12 天

· 柔性擴展：網關支持最多 16 個槽位，后續新增視覺或擰緊軸無需再購協議轉換設備，僅需在 ECSP 中掃描下載即可

· 運維簡化：通過 TIA Portal 統一診斷，網關自帶 Web 監控，可遠程查看 EtherCAT 拓?fù)?、PDO 在線值，平均故障定位時間由 30 min 縮短至 5 min

七、總結

借助遠創智控YC-ECTM-PN協議轉換網關，該焊裝線在不改變原有 PROFINET 架構的前提下，快速、低成本地接入高性能 EtherCAT 直線伺服，充分發揮了西門子PLC的綜合調度能力與歐姆龍 G5 系列伺服的納米級軌跡跟蹤優勢，為整車廠柔性制造與后續數字孿生升級奠定了堅實基礎。該模式已復制到企業另兩條電池殼體線，并計劃推廣至車門激光焊、高速?zèng)_鉚等更多混合協議場景。
