STMicroelectronics GWA40MS120DF4AG汽車級MS系列IGBT采用先進、專有的溝槽式柵極場終止型結構進行開發。該IGBT屬于MS系列，專門設計用于逆變器系統。該器件在高總線電壓下具有出色的短路能力，因此非常適用于此類應用。此外，VCE(sat) 溫度系數微正，參數分布非常緊密，有助于實現更安全的并聯操作。GWA40MS120DF4AG汽車級IGBT具有1200V集電極-發射極電壓（ VGE =0V）、40A集電極連續電流（TC=100°C）以及120A脈沖正向電流。~~該IGBT采用TO-247長引線封裝，工作溫度范圍為-55°C至175°C。典型應用包括輔助負載、熱管理和PTC加熱器。

數據手冊：*附件：STMicroelectronics GWA40MS120DF4AG汽車級MS系列IGBT數據手冊.pdf

特性

• 先進、專有的溝槽式柵極場終止型結構
• 參數分布緊密
• 正VCE(sat) 溫度系數
• 低熱阻

測試電路

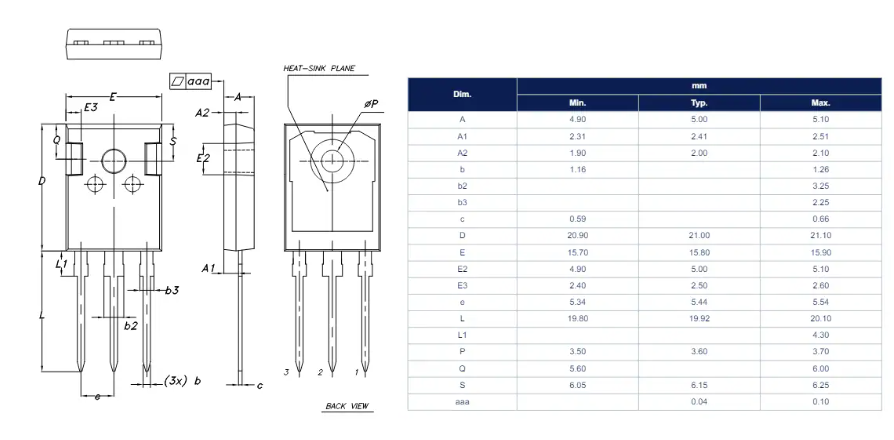

封裝信息

STMicroelectronics GWA40MS120DF4AG IGBT技術解析與應用指南

一、器件核心特性綜述

GWA40MS120DF4AG是STMicroelectronics推出的汽車級溝槽柵場截止型IGBT，采用TO-247長引腳封裝，具有以下突出特性：

• ?電壓電流規格?：1200V/40A連續工作能力（TC=100℃時），脈沖電流達120A
• ?低損耗設計?：典型VCE(sat)僅1.95V@40A，開關損耗Eon+Eoff=4.8mJ@600V/40A
• ?汽車級認證?：通過AEC-Q101認證，結溫范圍-55至175℃
• ?熱特性優異?：結殼熱阻RθJC(IGBT)=0.28℃/W，支持高頻開關應用

二、關鍵參數工程解讀

2.1 靜態特性

2.2 動態性能

• ?開關速度?：RG=10Ω時，tr=15ns，tf=135ns（25℃工況）
• ?短路耐受?：VCC=800V時可持續8μs（TJ起始=175℃）
• ?二極管特性?：trr=465ns@40A/600V，Qrr=2.8μC（見圖30波形）

三、典型應用設計要點

3.1 熱設計建議

1. ?損耗計算?：
   • 導通損耗：Pcond = VCE(sat) × IC × 占空比
   • 開關損耗：Psw = (Eon + Eoff) × 開關頻率
   • 總損耗需結合圖1功率降額曲線校驗
2. ?散熱方案?：
   • 參考熱阻RθJA=50℃/W
   • 當PTOT=100W時，要求散熱器熱阻＜0.5℃/W（TC=75℃工況）

3.2 驅動電路設計

• ?柵極電阻選擇?：
  • 權衡開關損耗（圖16）與di/dt應力
  • 推薦RG=10Ω（Esw=8mJ@175℃）
• ?柵極電荷管理?：
  • 總Qg=147nC（圖14）
  • 驅動電流≥Qg/td(on)=4.2A（確?？焖匍_通）

四、汽車電子應用實例

4.1 PTC加熱器驅動

• ?拓?fù)溥x擇?：H橋架構，需并聯續流二極管
• ?保護設計?：
  • DESAT檢測閾值建議設于7-9V
  • 結合短路耐受時間配置硬件保護延時

4.2 輔助電源逆變

• ?并聯注意事項?：
  • 利用正VCE(sat)溫度系數（+0.015%/℃）
  • 建議柵極阻抗偏差＜5%
  • 布局保證均流電感＜10nH

五、可靠性驗證建議

1. ?加速老化測試?：
   • 功率循環：ΔTJ=125K，驗證綁定線可靠性
   • HTGB測試：VGE=20V@150℃
2. ?失效模式分析?：
   • 關注高溫下柵氧完整性
   • 監測VCE(sat)漂移作為退化指標
