一、方案背景與核心價值

在工業自動化場景中，大量設備（如SMT貼片機、半導體加工設備、走絲機等）采用上位機控制模式，但存在??接口協議封閉/授權費用高昂/接口標準不統一??等問題，導致企業難以通過常規API對接實現數據采集與工藝參數下發。本方案基于??非侵入式屏幕捕捉技術??，通過物理串聯設備到屏幕與電腦的視頻線中間，實時截取屏幕圖像并解析數據，同時支持反向參數/文件下發，無需設備廠商授權即可完成全流程自動化操作，有效解決工業現場“數據孤島”與“控制壁壘”難題。

二、技術原理與核心功能

（一）主要原理

設備采用“視頻線中間串聯”部署模式（類似高清視頻采集卡原理），在不影響原視頻信號傳輸?shù)那疤嵯拢瑢?shí)時捕獲屏幕顯示內容（包括UI界面、圖表、動態數據等）。通過內置的??高精度圖像識別引擎??（支持OCR、模板匹配、坐標定位等技術），從屏幕圖像中提取結構化數據（如數值、文本、圖表坐標點），并結合預設規則完成數據解析與指令生成。

屏幕采集器（二）核心功能模塊

1. 數據采集模塊

??多類型數據獲取??：支持單數值（如溫度、壓力、良率）、圖表數據（如趨勢圖、柱狀圖坐標點解析）、靜態圖片（如產品缺陷截圖）的精準提取；

??自動翻頁采集??：通過模擬鼠標滾輪/按鍵或直接定位分頁區域，實現跨頁面數據的連續采集（如SMT設備的多批次生產報表、半導體機臺的實時監控頁）；

??動態畫面適配??：針對刷新率高的屏幕（如走絲機的實時加工軌跡顯示），優化圖像采樣頻率與去噪算法，確保數據準確性。

2. 自動執行模塊

支持預定義的鼠標點擊、鍵盤輸入動作序列（如點擊“確認”按鈕、輸入?yún)?shù)值），可按時間間隔或事件觸發自動執行（例如每30秒自動提交當前頁面數據）；

結合圖像識別反饋（如檢測到“操作成功”彈窗后進入下一步），提升流程可靠性。

3. 參數下發模塊

接收MES/工單系統下發的工藝參數（如SMT貼片的溫度曲線、半導體的蝕刻時間），通過圖像模擬輸入（定位參數輸入框坐標→輸入數值→點擊保存）完成工控機參數配置；

支持參數校驗（如對比下發值與屏幕顯示值），確保執行一致性。

4. 文件下發模塊

將工單關聯的執行文件（如半導體設備的配方文件、走絲機的加工路徑G代碼）轉換為屏幕可識別的上傳界面格式（如虛擬U盤映射、文件選擇對話框），通過模擬拖放/點擊操作完成文件傳輸；

支持文件版本管理與回滾（如保留歷史文件備份，異常時可快速恢復）。

5. 無授權優勢

完全規避設備廠商私有協議授權限制，無需購買高額接口授權費用；

部署無需改造設備硬件或軟件，僅需串聯視頻線即可投入使用，適配接口混亂（如非標準串口/USB）、無開放API的老舊設備。

三、實施案例與效果驗證

案例1：SMT貼片機生產數據自動采集與工藝優化

??客戶背景??：華東某電子制造企業，擁有50+臺SMT貼片機（品牌為日系進口設備），原通過設備廠商提供的API采集生產數據（單臺授權費約5萬元/年），但因接口權限限制僅能獲取基礎產量信息，無法采集實時拋料率、元件貼裝坐標偏移等關鍵質量數據；且廠商要求新增參數（如溫濕度補償值）需額外付費定制。

實施過程??：

在每臺貼片機的顯示器與顯卡之間串聯屏幕捕捉器，通過HDMI轉接模塊適配原視頻線；

配置圖像識別規則：針對生產報表頁面（含各料號拋料率、貼裝良率表格），定位關鍵數據區域坐標，通過OCR提取數值；針對實時監控頁（顯示貼裝頭坐標偏移曲線），解析圖表像素點生成坐標序列；

設置自動翻頁邏輯（每5分鐘切換至下一批次報表頁），同步將采集數據上傳至MES系統；

工藝參數下發：接收MES下發的溫濕度補償值（如“貼裝頭溫度+2℃”），通過模擬點擊“參數設置”按鈕→定位輸入框坐標→輸入數值→點擊保存，完成工控機參數更新。

??實施效果??：

數據采集：覆蓋95%以上關鍵生產指標（原API僅提供30%），拋料率、坐標偏移等數據采集延遲從“人工抄錄（2小時/次）”降至“實時（<1分鐘）”；

成本優化：單臺設備年成本從5萬元降至0.2萬元（僅需硬件采購與維護費），50臺設備年節省授權費用超240萬元；

質量提升：通過實時拋料率數據聯動調整供料器參數，貼裝不良率下降1.2%；坐標偏移數據用于優化貼裝路徑，產能提升8%。

案例2：半導體蝕刻機工藝參數遠程下發與合規管控

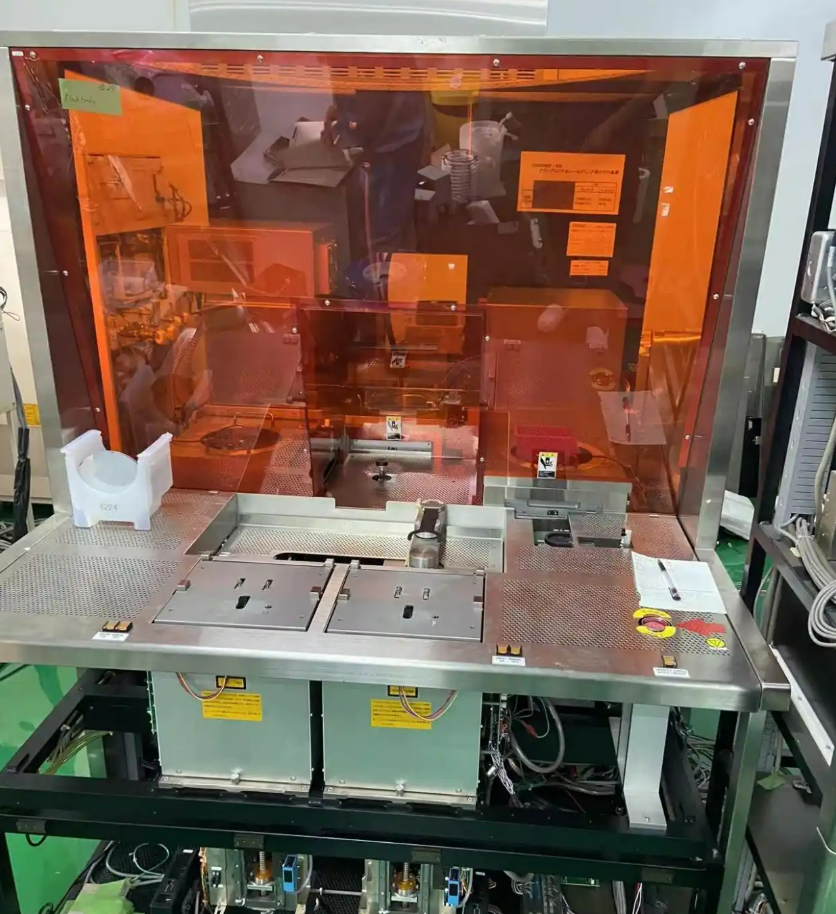

??客戶背景??：華南某半導體封裝測試廠，使用多臺進口蝕刻機（歐系品牌），設備接口為非標準串口協議且廠商拒絕開放，每次工藝參數調整（如等離子體功率、氣體流量）需工程師現場手動輸入，單次調試耗時2小時以上；同時因行業監管要求，需記錄所有參數變更日志以滿足合規性審查。

??實施過程??：

在蝕刻機顯示器與工控機之間串聯屏幕捕捉器（適配VGA視頻線），通過圖像識別定位參數設置界面（含功率、流量、時間等輸入框）；

建立工單驅動流程：當MES系統下發新工藝配方（如“功率1500W→1600W，氣體流量50sccm→60sccm”）時，觸發屏幕捕捉器自動執行以下操作：打開參數設置界面→依次定位各參數輸入框坐標→輸入目標值→點擊“保存”按鈕；

同步下發工藝文件（如氣體配比表PDF）至工控機指定文件夾（模擬文件拖放操作）；

采集參數變更后的屏幕確認頁（顯示“參數已更新”提示），并將操作截圖與參數值存入數據庫，形成可追溯的合規記錄。

??實施效果??：

效率提升：參數調整時間從2小時/次縮短至10分鐘/次（無需工程師現場操作），單月節省人力成本超15萬元；

合規保障：所有參數變更均自動生成帶時間戳的操作記錄（含屏幕截圖），100%滿足行業審計要求；

穩定性增強：通過圖像識別校驗（如確認參數輸入框最終顯示值與下發值一致），避免人工輸入錯誤導致的設備故障（原月均誤操作故障3次→0次）。

案例3：走絲機加工文件自動下發與生產節拍優化

??客戶背景??：長三角某精密模具廠，使用國產走絲機（無開放API，僅支持U盤手動拷貝加工文件），每次換模需操作工人手動將G代碼文件復制到設備U盤，單次換模準備時間長達30分鐘；且因文件版本管理混亂，常出現“用錯加工路徑”導致模具報廢的問題。

實施過程??：

在走絲機顯示屏與主板視頻輸出口之間串聯屏幕捕捉器（適配DVI接口），通過圖像識別定位文件選擇對話框（含“瀏覽”“確認”按鈕區域）；

建立工單-文件映射關系：當MES系統下發新模具加工任務時，自動將對應的G代碼文件（存儲于服務器）通過屏幕捕捉器下發——模擬操作：打開文件管理界面→定位“導入”按鈕坐標→模擬拖放文件至指定目錄→點擊“確認加載”；

同步采集加工狀態頁數據（如當前線速度、剩余加工時間），用于生產看板實時展示。

??實施效果??：

換模效率：文件下發時間從30分鐘縮短至2分鐘（工人僅需觸發工單即可自動完成），單月減少換模等待時間超200小時；

質量管控：通過文件版本校驗（對比下發文件MD5值與屏幕顯示文件名），杜絕“用錯文件”事故（原月均報廢模具2件→0件）；

管理優化：加工狀態數據實時上傳至MES，幫助計劃員精準排產，整體設備利用率（OEE）提升12%。

四、方案總結

本方案通過“非侵入式屏幕捕捉+智能圖像識別”技術，突破了工業設備接口授權與協議兼容性的限制，為SMT、半導體、走絲機等封閉控制系統提供了低成本、高可靠的數據采集與指令下發解決方案。實施案例證明，該方案可顯著降低企業數字化改造成本（節省授權費用80%以上），提升生產效率（關鍵流程耗時縮短70%-90%），同時滿足質量追溯與合規性要求，是工業場景中“最后一公里”自動化落地的有效工具。
