今天（2025年10月20）是全球風電盛會--2025北京國際風能大會暨展覽會(CWP2025)舉行的第一天，大會主題為“推動全球能源轉型，攜手實現可持續發展”，全球目光聚焦可再生能源。下個月也即將迎來第30屆聯合國氣候變化大會（COP30）。全球風電產業迎來技術與政策多重機遇，在碳中和目標下，海上風電作為風電產業主力軍，據GWEC2025報告顯示，全球海上風電裝機量年均增長15%，同時，正向大功率、高可靠性、以及深海邁進，海上風電機組面臨高溫高濕，鹽霧腐蝕，以及雷擊的風險，風電并網系統的大電流監測和極端環境適應性成為行業焦點。

風機逆變器/變頻器簡介

風機逆變器

風機逆變器是風力發電系統中的關鍵設備，它負責將風力發電機產生的電能進行轉換和處理，以滿足電網或負載的使用要求。其工作原理是通過逆變橋、控制邏輯和濾波電路，將12V/24V/32V等低壓直流電或可變頻率交流電轉換為220V/380V 50Hz的標準交流電，適用于家用電器或電網并網。?

海上風能逆變器由于應用場景特殊，在技術、材料和可靠性方面都與陸上逆變器有著顯著差異，對電流監測的需求也遠高于陸上系統，這是由海上風電高昂的運維成本、嚴酷的運行環境以及對電網支撐能力的更高要求所共同決定的。

鑒于海上環境的特殊性，對電流傳感器本身也提出了更嚴格的要求：

1. 極高的可靠性與長壽命：盡最大可能與逆變器同壽命，減少更換次數。
2. 強大的環境適應性：能夠抵抗海洋高鹽霧、高濕度環境的腐蝕，通常需要達到更高的防護等級。
3. 優異的電氣性能：

• 高精度：在寬溫度范圍內保持高測量精度，確?？刂频臏?zhǔn)確性。
• 寬頻帶：能夠快速響應電流變化，以適應現代逆變器的高開關頻率控制。
• 良好的抗干擾能力：逆變器內部是電磁干擾極強的環境，傳感器必須有優異的電磁兼容性。

4.?技術選型趨勢：傳統的電流互感器（CT）在逐步被霍爾效應電流傳感器和更先進的磁通門傳感器所替代，后者在精度、線性度、體積和帶寬方面更具優勢。無磁芯的羅氏線圈也被用于高頻暫態電流的測量。

風機變頻器

海上風機變頻器是風力發電系統的核心控制單元，其主要功能是將風機葉片捕獲的、轉速變化不定的機械能，轉換為穩定且符合電網要求的電能。

其基本工作原理是：

1. 變流：發電機發出的頻率和電壓不斷變化的交流電，首先被整流為直流電。
2. 逆變：該直流電再通過逆變單元，被逆變?yōu)轭l率和電壓穩定的交流電，輸入電網。

在這個過程中，變頻器需要實現最大功率點跟蹤（MPPT）、有功無功功率控制以及并網諧波治理等復雜功能，以確保發電效率和電網安全。

海上環境的特殊挑戰

與陸上風機相比，海上風機變頻器面臨著更為嚴苛的運行環境：

• 高鹽霧與高濕度：腐蝕性強，對設備的絕緣性能和防護等級要求極高。
• 可維護性差：受天氣和海況影響，維護窗口期短，成本高昂，因此對設備的可靠性和長壽命有極致要求。
• 振動與沖擊：海浪和風機運行本身帶來的持續振動，要求設備具備優異的機械穩定性。

海上風機并網系統的核心挑戰

海上風機的逆變器和變頻器是并網系統的核心部件，承擔著將風能轉化為電能并并入電網的關鍵任務。在這些部件中，電流監測是確保系統穩定和高效的核心需求：

• 逆變器：將直流電轉換為交流電并并網，核心是直流母線的電流監測，確保逆變器輸入穩定，防止過流損壞 IGBT。
• 變頻器：調節風機轉速和并網電壓，核心是交流輸出側的電流監測，確保并網電流質量，保護電網安全。

電流監測方案對比

對比以上表格：閉環霍爾傳感器在精度、絕緣性能、環境適應性上具有顯著優勢，是海上風電的優選方案。傳統的電流互感器（CT）在逐步被霍爾效應電流傳感器和更先進的磁通門傳感器所替代，后者在精度、線性度、體積和帶寬方面更具優勢。無磁芯的羅氏線圈也被用于高頻暫態電流的測量。閉環霍爾電流傳感器這可以選用芯森電子自主開發的CM9A系列。

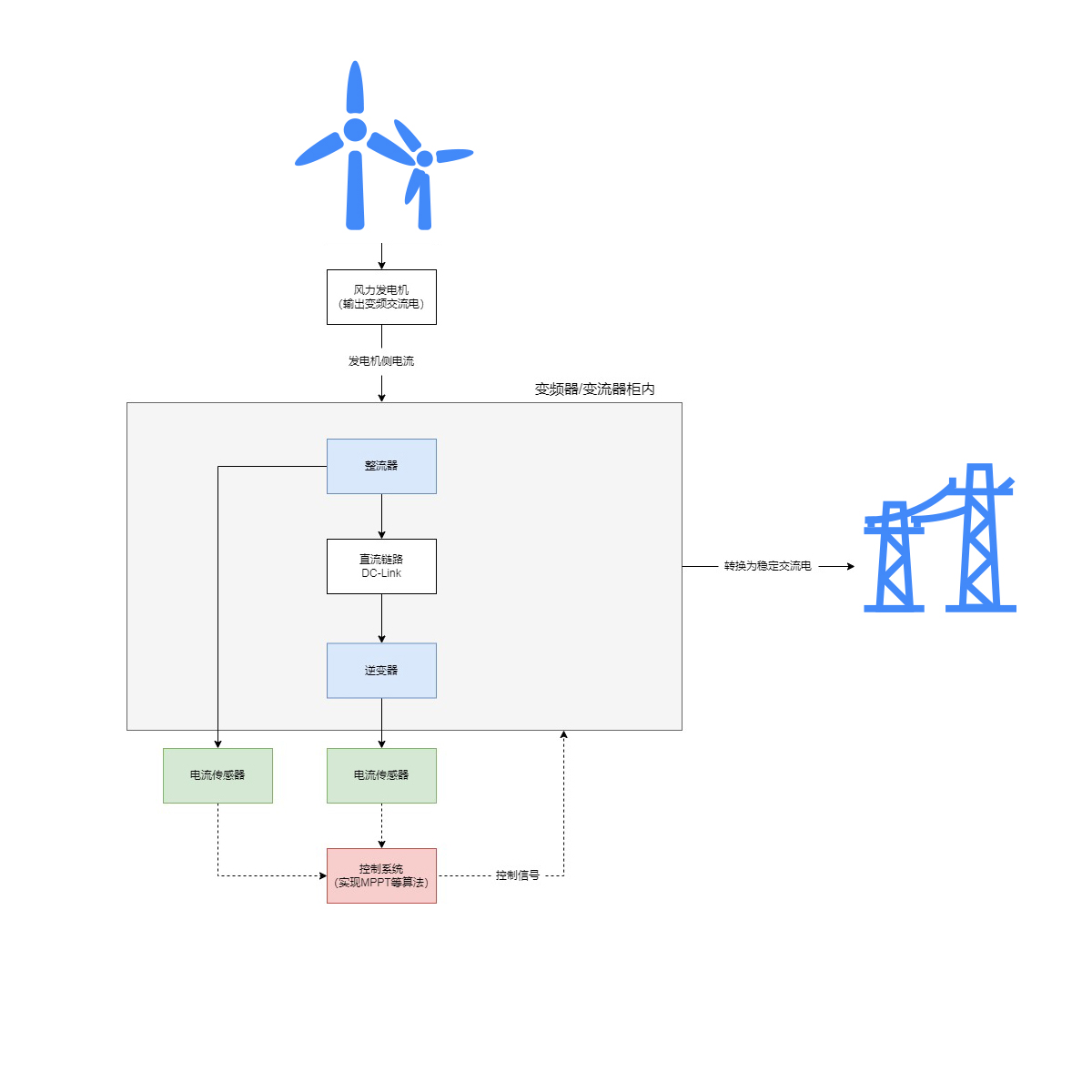

如上圖所示，CM9A傳感器主要部署在變流器柜內的兩個關鍵點位：

• 發電機側（整流器側）：用于監測發電機輸出的變頻交流電。此處的電流測量對于實現最大功率點跟蹤（MPPT）至關重要，控制系統根據此信號調整發電機轉矩，以最大化風能捕獲效率。

• 電網側（逆變器側）：用于監測即將輸入電網的穩定交流電。此處的測量直接關系到并網電能質量（如諧波含量）、有功/無功功率控制以及設備自身的保護（如過流、短路保護）。

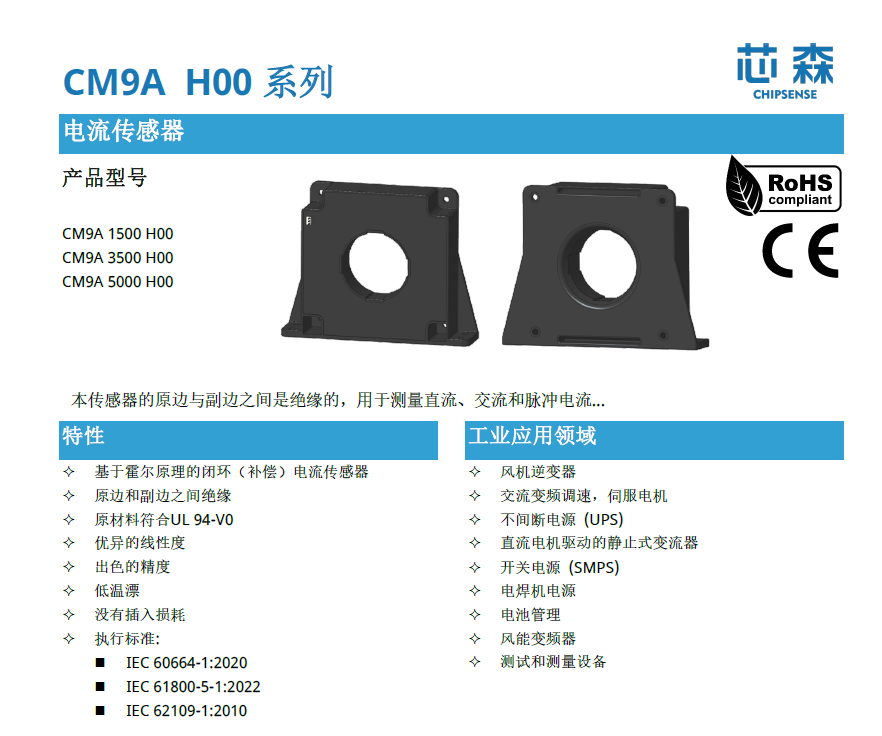

CM9A：海上風機并網系統的優選方案

技術優勢

• 閉環設計：實時補償，精度高達±0.3%，線性誤差 ≤0.1%。
• 極端環境適應性：
• 工作溫度-40°C~85°C，UL 94-V0 阻燃外殼，CTI IIIa 級耐腐蝕。
• 62.68mm 電氣間隙和 65.55mm 爬電距離，滿足IEC 61800-5-1加強絕緣要求。
• 瞬態耐壓23kV，交流耐壓6kV，適應雷擊和浪涌沖擊。
• 無插入損耗：霍爾效應原理，不影響系統效率，響應時間≤1μs。

要確保傳感器在系統中穩定工作，需注意：

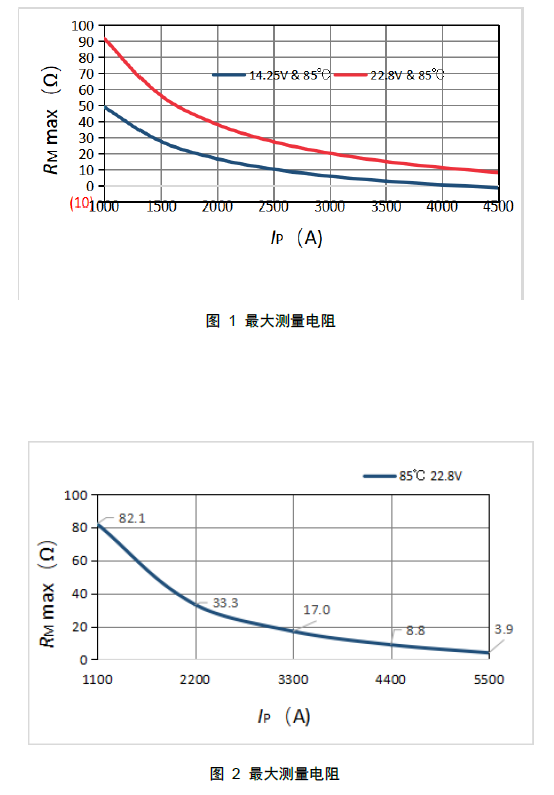

正確配置：傳感器的輸出信號與測量電阻（RM）的取值直接相關，必須根據后端控制系統的輸入電壓范圍進行精確計算，以獲得最佳的信號靈敏度。

結語：

隨著全球海上風電裝機規模的擴大，像CM9A這樣優秀國產閉環霍爾電流傳感器將持續助力碳中和目標，為極端工況下的清潔能源提供“中國智造”解決方案。
