高功率瞬態電壓抑制二極管

Transient Voltage Suppressor

在現代電子設備精密復雜的電路中，瞬時電壓沖擊猶如隱形殺手，隨時可能造成致命損傷。統計數據顯示，超過35%的電子設備故障源于電壓瞬變和靜電放電。無論是突如其來的雷擊浪涌，還是看似微不足道的靜電釋放，都足以讓精心設計的電路板瞬間癱瘓。

作為國內領先的電路保護解決方案提供商，薩瑞微電子深諳電壓防護的重要性。今天，我們隆重推出M4SMF系列4500W TVS二極管，為您構筑可靠的電壓防護壁壘，讓您的產品在嚴苛環境中穩如磐石。

產品簡介

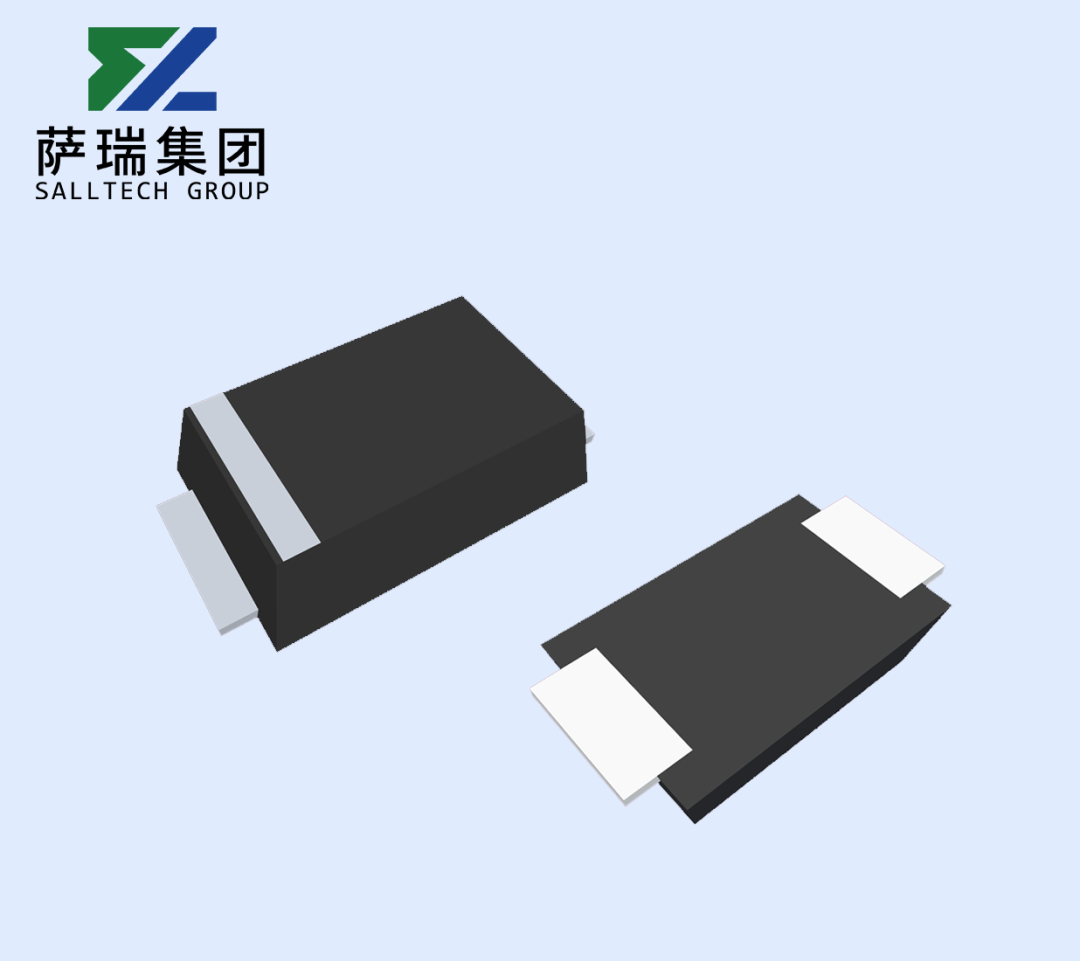

M4SMF系列采用緊湊的 SOD-123FL封裝，專為表面貼裝（SMT）應用而優化。低剖面適應了現代電子產品輕薄化的趨勢；低電感特性確保了其對高速瞬態脈沖的快速響應能力，使其即使在空間受限的高密度PCB設計中也能游刃有余。

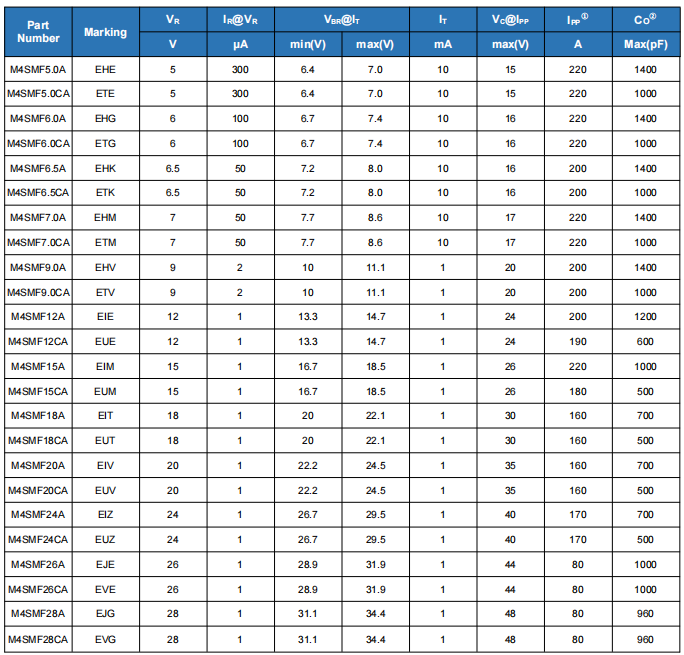

系列型號齊全，覆蓋廣泛：

電壓范圍廣：從5.0V至28V，提供多達十余種標準電壓選項，滿足從低功耗MCU到較高壓電源總線等各種電路的防護需求。

極性選擇靈活：提供單向（A型號） 與雙向（CA型號） 兩種類型。單向型適用于直流電路，提供精準的極性保護；雙向型則能輕松應對交流信號或可能存在正負浪涌的復雜工況，為設計提供極大靈活性。

關鍵參數解析

驚人的峰值脈沖功率：4500W (@8/20μs)

4500W的峰值脈沖功率,能吸收并化解極其巨大的瞬態能量，輕松應對如雷擊感應浪涌、電機負載突卸、繼電器開關等引起的嚴峻挑戰，為系統設立了一道堅固的“電壓防火墻”。

優異的鉗位性能

M4SMF系列具備極快的響應速度（可達皮秒級），能在納秒時間內從高阻態轉變?yōu)榈妥钁B(tài)。

高ESD防護等級

該系列產品集成高效的ESD保護能力，完美符合 IEC-61000-4-2 Level 4 標準，支持±30kV（空氣放電）與±30kV（接觸放電）。

穩定的電氣參數與低泄漏電流

全系列產品具有精確的擊穿電壓（VBR）和低至微安（μA）級別的反向泄漏電流（IR）。

產品優勢與特點

1. 高可靠性

封裝材料采用UL 94V-0級阻燃塑料，安全可靠。

濕度敏感等級達到MSL 1，意味著拆封后無需在特定時間內完成烘烤與焊接，倉儲和使用更為便捷。

端子鍍層符合軍用焊接標準（MIL-STD-750），確保焊接牢固性。

2. 高效率

極低的漏電流有助于降低整機待機功耗，滿足綠色環保的能效標準。

3. 高靈活性

同一功率平臺下提供單向與雙向、多電壓檔位的豐富選擇，方便工程師根據實際電路需求進行靈活選型，實現標準化設計。

4. 出色的開關特性

作為半導體保護器件，其響應速度可達皮秒級，遠快于壓敏電阻（MOV）或氣體放電管（GDT），能有效抑制快速的電壓尖峰。

典型應用領域

M4SMF系列憑借其強大的性能，已成為以下領域的理想保護解決方案：

通信基礎設施：路由器、交換機、基站等設備的電源輸入端口及通信線路保護。

汽車電子：車載充電器（OBC）、電源管理系統（BMS）、ECU控制單元、LED車燈驅動，抵御負載突降等嚴峻考驗。

工業控制：PLC、變頻器、伺服驅動器、I/O模塊，在惡劣的工業電磁環境中穩定運行。

消費電子：智能電視、家電主控板、適配器、以及各類USB/HDMI端口的ESD和浪涌防護。

安防監控：戶外攝像頭、門禁系統的電源及信號線路防雷防浪涌。
