中微愛芯再推出高可靠性線性鋰電池充電芯片新品:AiP4068H。
該芯片采用涓流/恒流/恒壓的方式充電,輸入耐壓高達40V,可支持20V電源熱插拔。
AiP4068H內部采用PMOSFET充電管,浮充電壓典型為4.2V。當充電電壓達到設置值進入恒壓充電后,充電電流降至設定值的1/10值時,電路停止充電并進入待機模式。
AiP4068H有多種封裝形式,同時電路應用外圍簡單,適用于便攜式設備,應用場景十分廣泛。

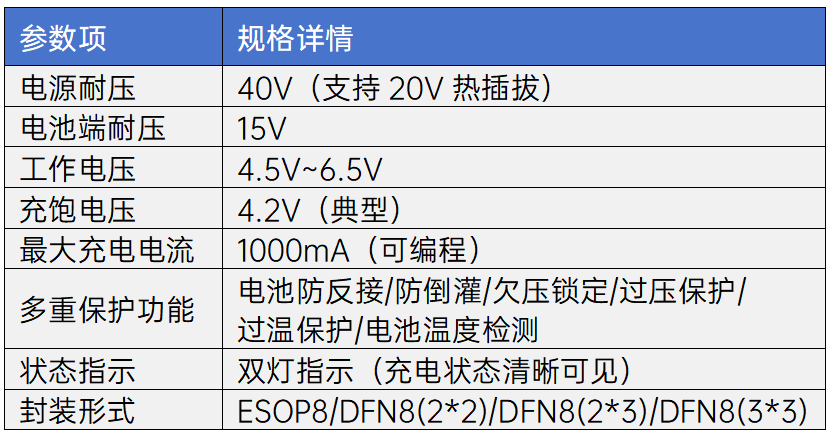

關鍵參數
產品優勢
支持20V電源熱插拔:AiP4068H電源可承受40V耐壓,同時支持20V高壓電源熱插拔,可滿足高壓快充適配器應用需求,保證設備運行的穩定性和可靠性
電流靈活可調:AiP4068H提供涓流/恒流/恒壓三段式充電,且恒流充電電流可通過PROG端口的對地電阻進行設置,可滿足不同充電電流的需求場景,小電流慢充保設備,大電流快充省時間,適配藍牙耳機、電子煙等多種設備
高可靠性電源管理:AiP4068H內置電源過壓保護、芯片過溫保護、電池過溫保護等多重保護機制,在任意保護條件觸發時均可中斷充電操作,保證設備充電安全
微型封裝設計:DNF8封裝最小尺寸僅為2*2mm,節省空間的同時降低成本,同時底部具有散熱焊盤,確保大電流穩定輸出。

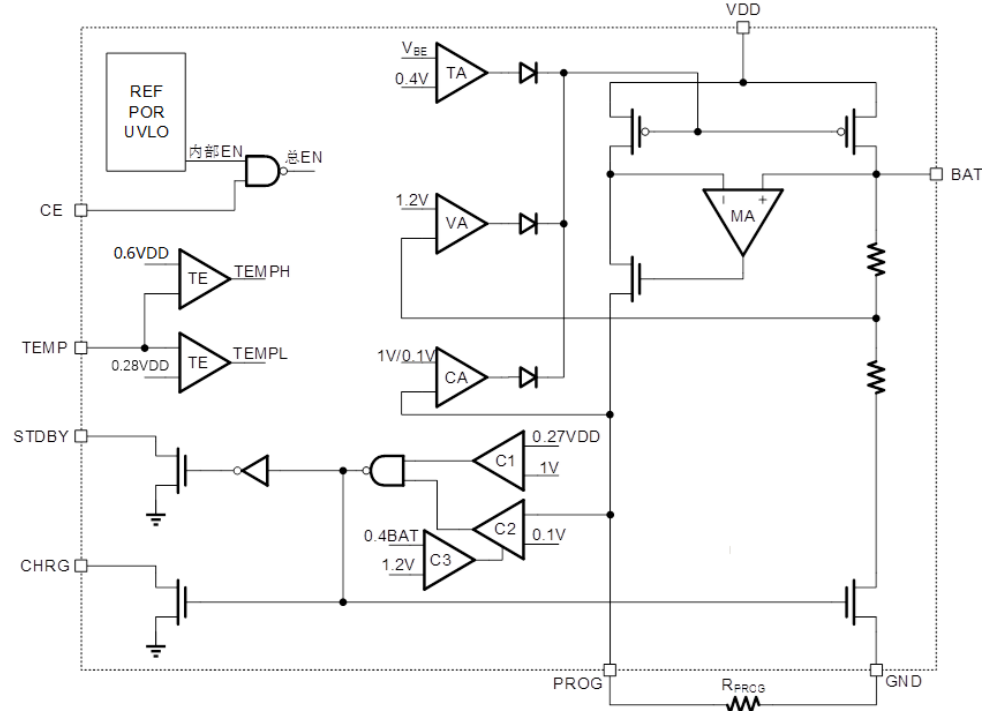

功能框圖

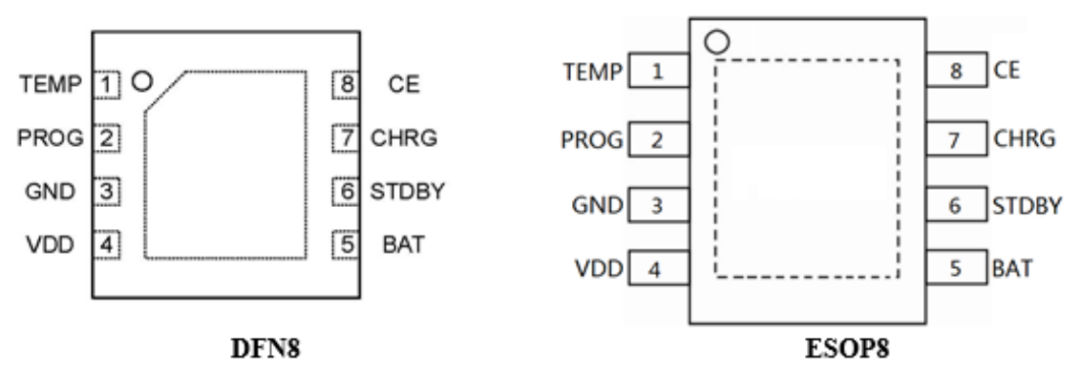

引腳排列圖

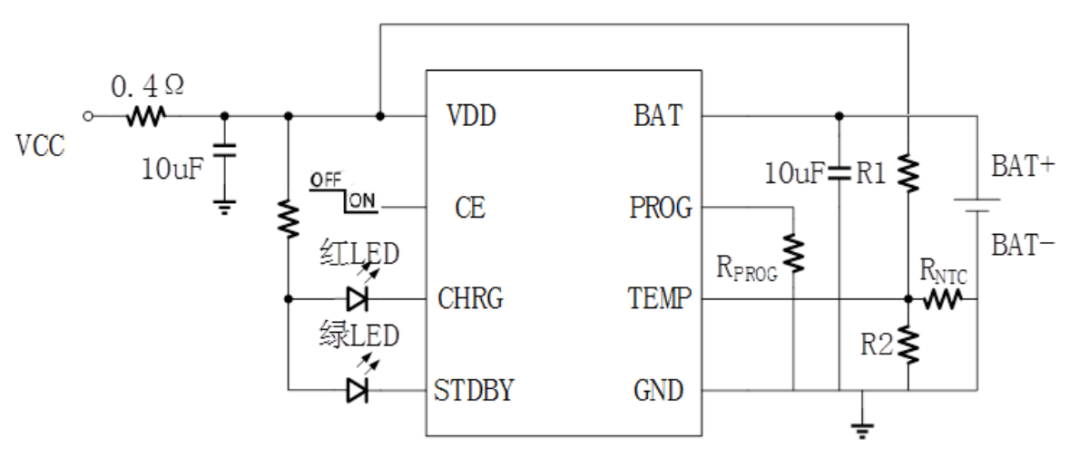

典型應用圖
應用領域
可穿戴黨:藍牙耳機、智能手表等
生活玩家:電子煙、移動電源、電動牙刷等
專業設備:小型醫療儀器、電子玩具等
結語
AiP4068H芯片電源耐壓40V,支持20V熱插拔,同時結合高可靠性保護和微型封裝,可為單節鋰電池充電提供高效、經濟的解決方案,是便攜式設備廠商的理想選擇。

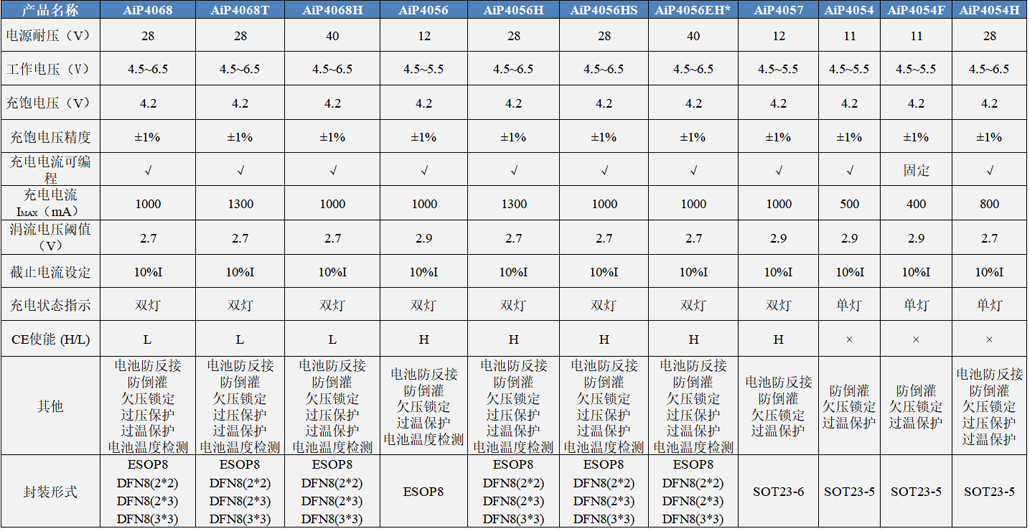

中微愛芯線性鋰電池充電芯片家族提供多型號選擇,覆蓋不同電壓、電流及封裝需求,具體型號可參考如下選型表:
AiP4054高低壓系列:充電狀態單燈指示,無使能控制
AiP4056高低壓系列:充電狀態雙燈指示,使能控制“高”有效
AiP4068高壓系列:充電狀態雙燈指示,使能控制“低”有效
(左右滑動查看更多)
注:型號帶*表示在研中
如需了解更多產品資訊,請聯系我司授權代理商或銷售工程師。
關于中微愛芯
無錫中微愛芯電子有限公司成立于2004年,是一家以集成電路設計、測試、方案開發、銷售和服務為主的高新技術企業,是工信部認定的集成電路設計企業,是國家鼓勵的重點集成電路設計企業。產品已形成MCU、LCD顯示、LED顯示、通用邏輯、信號鏈、馬達&柵驅動、功率器件、電源、音響、遙控器、通信、配套等多個系列幾千款產品,覆蓋消費電子、網通產品、工業設備、新能源、汽車電子等多個領域。
-
