本文介紹了熱載流子產生的原因和對晶體管的危害。

什么是熱載流子注入效應

熱載流子注入效應(Hot Carrier Inject, HCI)是半導體器件(如晶體管)工作時，高能電子或空穴突破材料勢壘、侵入絕緣層的物理現象。當芯片中的載流子(電流載體)在電場加速下獲得過高能量，就可能掙脫束縛，撞擊并破壞晶體管結構中的柵氧化層(柵極與溝道間的絕緣層)，導致器件性能逐漸退化甚至失效。

這一效應是制約芯片可靠性的核心問題之一。隨著集成電路尺寸縮小至納米級，晶體管內部電場強度顯著增強，熱載流子問題愈發嚴重。從手機處理器到服務器芯片，HCI引發的壽命衰減可能直接導致設備運行卡頓、功能異常，甚至引發災難性故障。

為什么會產生熱載流子

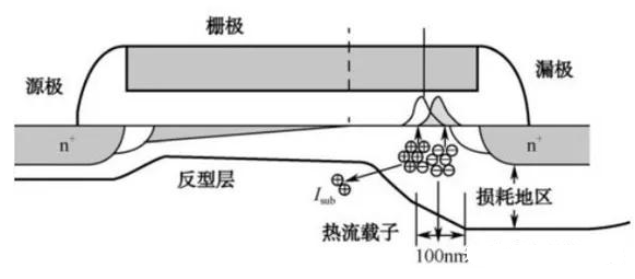

1. 高電場加速與能量積累

晶體管工作時，源極與漏極間的電壓形成強電場。載流子(如電子)在電場中被加速，運動速度大幅提升。當電場強度超過臨界值(例如在短溝道器件中)，載流子動能可能達到甚至超過材料的晶格振動能級(約3-4 eV)，從而脫離常規輸運路徑。

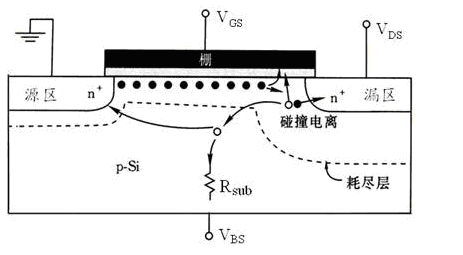

2. 碰撞電離與能量傳遞

高能載流子與晶格原子或其它載流子碰撞時，可能引發"雪崩效應"：一次碰撞產生多個二次載流子，進一步加劇能量分布的不均勻性。部分載流子因此獲得足夠能量，直接穿透柵氧化層的勢壘(量子隧穿效應)。

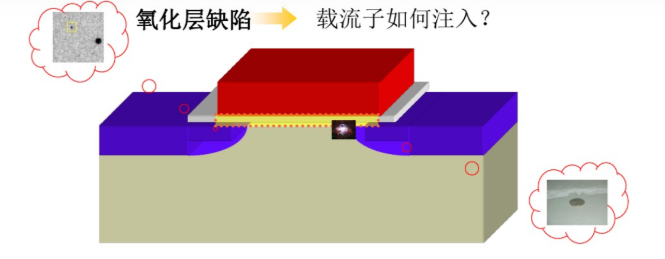

3. 材料界面缺陷的放大作用

柵氧化層與硅襯底的界面并非絕對光滑，微觀缺陷(如懸掛鍵、氧空位)會成為載流子的"陷阱"。高能載流子撞擊缺陷點時，可能引發局部電荷積累，加速氧化層老化，形成永久性損傷路徑。

HCI對芯片有什么具體危害

1. 閾值電壓漂移

熱載流子注入柵氧化層后，會在界面處形成固定電荷。這些電荷改變晶體管的閾值電壓(開啟電壓)，導致電路延遲增加、功耗上升。實驗數據顯示，某些28nm工藝芯片在HCI影響下，閾值電壓偏移可達50mV以上，直接影響處理器主頻穩定性。

2. 跨導退化與驅動能力下降

柵氧化層損傷會降低溝道載流子遷移率，表現為晶體管跨導(增益)下降。例如，某40nm工藝測試中，HCI應力試驗后NMOS跨導退化率達15%，直接影響邏輯門開關速度，嚴重時可能引發時序錯誤。

3. 壽命指數級衰減

HCI引發的失效時間(TTF)與電場強度呈指數關系。根據Black方程模型，電場強度每降低10%，器件壽命可延長10倍。以某7nm FinFET工藝為例，工作電壓從0.7V升至0.75V，HCI失效時間從10年驟降至不足2年。

如何應對熱載流子效應

1. 材料創新：高K介質與應變硅

采用高介電常數(High-K)材料(如HfO?)替代傳統SiO?，可在相同物理厚度下實現更高的電容密度，降低工作電壓。同時，應變硅技術通過拉伸或壓縮晶格提升載流子遷移率，減少高電場需求。Intel的22nm Tri-Gate技術即通過3D結構將HCI壽命提升5倍。

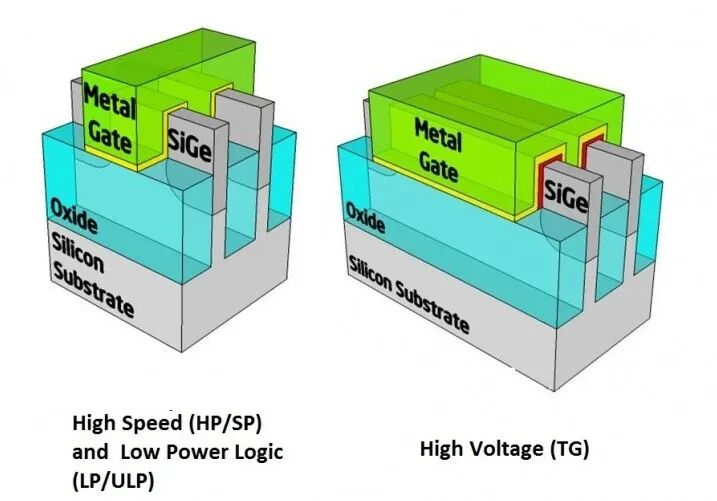

2. 結構優化：LDD與FinFET

輕摻雜漏極(LDD)通過在漏極附近形成梯度摻雜區，分散電場峰值。而FinFET等三維結構通過增強柵極對溝道的控制力，將工作電壓降至0.5V以下。臺積電5nm工藝中，環柵(GAA)結構使HCI漏電流降低40%。

3. 系統級防護：電壓調節與壽命模型

動態電壓頻率調節(DVFS)根據負載實時降低電壓;EDA工具集成HCI壽命預測模型，在設計階段優化布線。例如，Synopsys的PrimeSim HSPICE可通過仿真提前識別HCI高危節點，指導設計加固。
