故障背景

隨著運營商的頻譜重耕，多個頻段覆蓋不同，5G用戶急劇增加，亟需提高用戶速率和深度覆蓋。DL 3CC CA技術可以將多個頻段靈活聚合，充分擴大頻譜利用率，提高用戶速率和網絡的重點覆蓋方向。DL 3CC CA(2.6G160M+4.9G100M)下行理論峰值速率能到4Gbps+，外場DL 3CC CA測試會遇到下行速率不及預期的問題，本文從無線空口環境、終端能力、FTP服務器等多個維度排查DL 3CC CA下行速率不達預期的原因。

故障處理

排查步驟1：確定終端DL 3CC CA支持能力

市場上不同5G終端支持DL 3CC CA組合存在差異，有些終端支持總帶寬260M的DL 3CC CA組合，而有些終端僅支持190M的DL 3CC CA組合，不同DL 3CC CA組合下行速率存在明顯差距。終端上報的ue能力信息的信令中，會帶有UE支持的band列表以及UE支持的CA band組合列表。

排查步驟2：確定測試卡下行限速情況

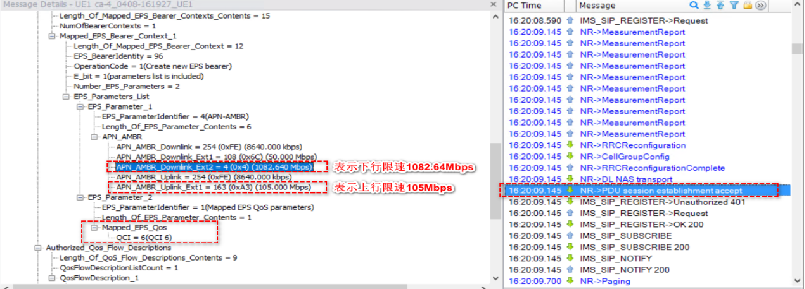

測試卡一般都存在下行和上行的最高速率限制，限速分UE AMBR(UE最大會話速率)和PDU Session AMBR(PDU最大會話速率)兩種，實際限速是二者取小?？赏ㄟ^查看PDU SESSION_RESOURCE_SETUP_REQUST和PDU session establishment acept信令確定下行最高限速，如果限速過低，需要申請修改。

排查步驟3：確定傳輸帶寬及FTP服務器滿足測速要求

傳輸要求：測試站點接入SPN 10GE環傳輸設備，嚴禁接入PTN GE傳輸設備。

FTP服務器：FTP服務器要求性能穩定，上傳下載可穩定滿包數調度?？赏ㄟ^測試基站側灌包確定空口下行速率(排除服務器影響)，如果下行空口速率遠高于FTP下載速率，那FTP服務器性能或傳輸帶寬可能受限。

排查步驟4：測試點位選取

室外場景：為使DL 3CC CA下行速率測到最高，需選擇信號RSRP-65dBm～-55dBm，SINR大于26的信道質量好的點位進行測試，DL 3CC CA 3個載波所在AAU均為視距無遮擋，3個載波同覆蓋或覆蓋區域重合。

窒分場景：為使DL 3CC CA下行速率測到最高，需選擇信號RSRP-65dBm～-60dBm，SINR大于28的信道質量好的點位進行測試，在 pRRU正下方2m范圍內測試，避免下行功率飽和造成下行速率異常。

排查步驟5：查看測試小區干擾情況

建議小區底噪低于-110dBm，若現場測試小區底噪高于-110dBm，例如band 41存在上行干擾，重點核查D3/D7/D8頻點是否清退、是否存在嚴重的重疊覆蓋以及外部干擾等問題。

排查步驟6：確定終端是否支持SRS Carrier Switch

SRS Carrier Switch功能，用于無上行PUSCH/PUCCH傳輸?shù)腡DD輔載波上(即只支持下行CA的終端，輔載波未配置上行資源)進行SRS發送，進而獲取SRS測量。部分商用終端不支持 SRS Switch，此時輔載波無法發送SRS參考信號，輔載波下行傳輸模式只能使用PMI模式，PMI相比BF測試速率一般損失10%～20%。

排查步驟7：下行調度信息分析

如果下行速率還是無法達到預期，需要查看三個載波哪個載波下行速率低導致，分析是下行調度次數和RB不夠?qū)е滤俾实?，還是下行MCS和RI低導致。下行調度和RB不夠跟小區用戶數和配置關聯，下行MCS和RI低跟無線環境相關，例如終端所處位置信號較差，以及小區存在外部或鄰區下行干擾。

故障總結

DL 3CC CA下行速率不達預期不僅跟無線環境相關，也跟測試終端能力、測速服務器和傳輸存在緊密關聯，通過本文排查步驟，基本上能定位下行速率瓶頸原因，制定針對性優化方案，最終實現DL 3CC CA下行速率達成目標值。
