8通道動態應力應變測試儀

一、產品介紹

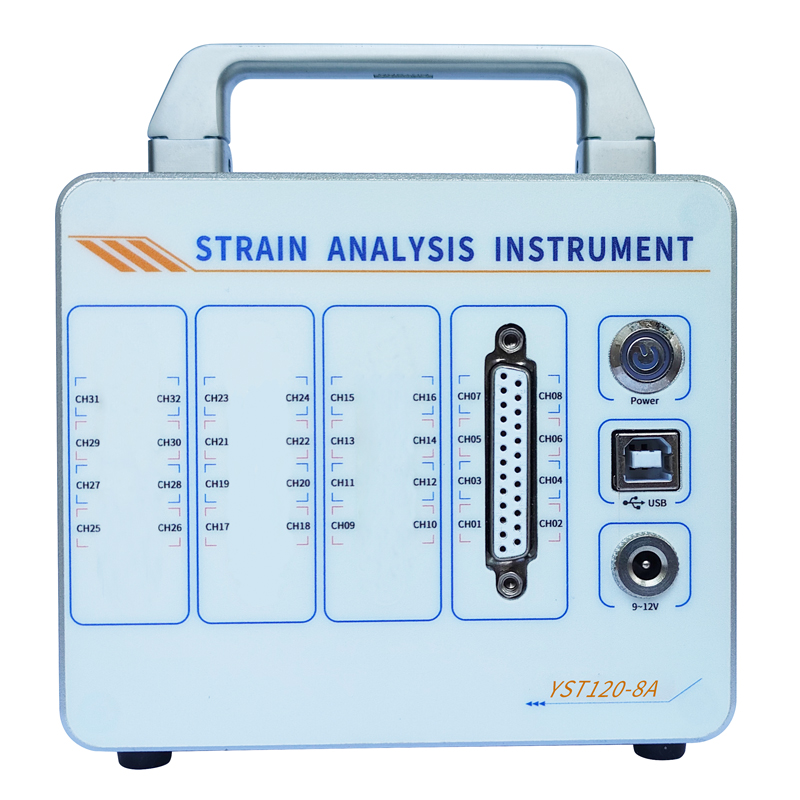

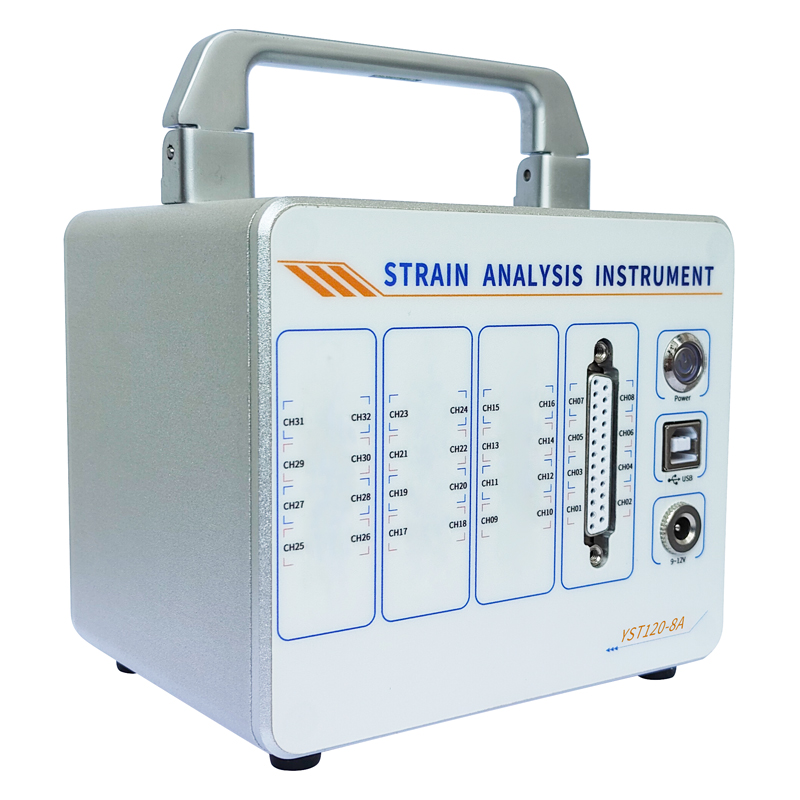

YST120 系列應力應變測試儀是廣州宇華測控科技有限公司專為電子制造、工程檢測等領域研發的精密測量設備。設備通過高精度傳感器實時捕捉材料受力時產生的微應變，依托 24 位 Σ-Δ 模數轉換技術，將形變信號轉化為可分析的電信號，支持 8/16/24/32 通道靈活配置，滿足不同規模測試需求。適用于 PCBA 制程監控、結構可靠性分析、環境適應性測試等場景，是材料性能評估與質量控制的核心工具。

二、核心優勢


◆ 高性價比：源頭廠家直供，成本可控，精度≤ 0.5%，價格低于同類產品，兼顧性能與經濟性。

◆ 智能便捷：支持一鍵生成 IPC-9704 標準報表，模塊化設計靈活配置 8-32 通道，電腦軟件界面簡潔，操作高效。

◆ 耐用便攜：鋁合金機身抗壓防摔、抗電磁干擾，手提式設計適配實驗室固定測試與現場移動檢測。

◆ 定制服務：提供通道調整、軟件優化等二次開發，適配多樣化場景需求。

三、設備功能


◆ 高精度測量：24 位模數轉換，±60000με 寬量程覆蓋彈性至塑性變形，精準捕捉微應變。

◆ 多通道同步：?jiǎn)瓮ǖ雷罡?10kHz 采樣率，實時同步顯示波形與數值，直觀分析應變差異。

◆ 數據管理：支持連續 / 觸發采集，數據直接導出存儲，支持長期追溯與分析。

◆ 校準配置：一鍵多點校準、調零，配置可保存為常用參數模板，提升重復性測試效率。

四、適用場景

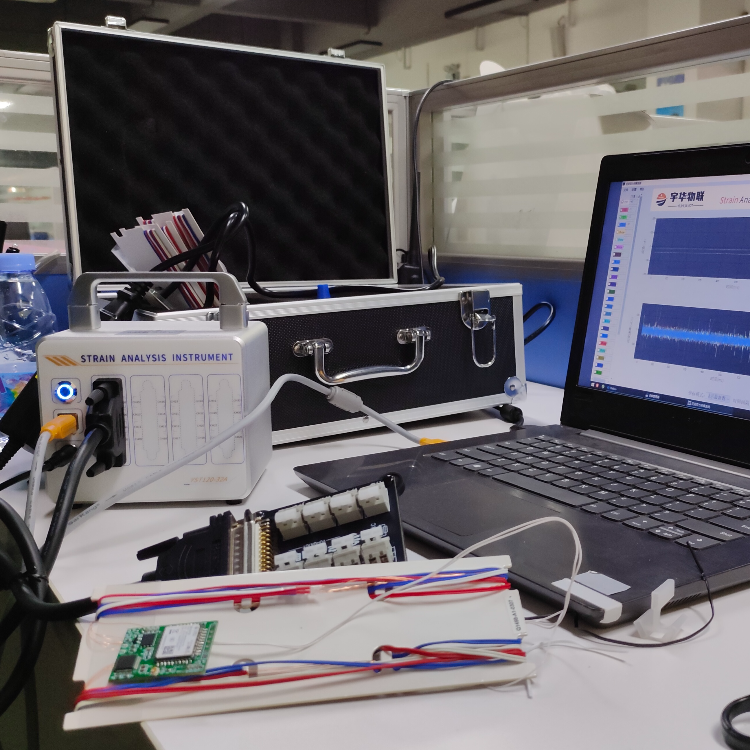

◆ 電子制造：SMT 貼片、焊接、分板、組裝等工序?qū)崟r(shí)監測電路板微應變，修正工藝缺陷。

◆ 設計驗證：模擬彎折、振動工況，優化電路板抗變形能力與結構可靠性。

◆ 環境測試：高低溫、高濕環境下評估材料穩定性，指導產品設計改進。

◆ 高可靠性領域：監測航空航天、汽車電子組件在嚴苛工況下的形變，預警結構疲勞。

五、設備參數


◆ 通道數目：8

◆ 采樣頻率：1 ~ 10KHz

◆ 測量范圍：±60000με

◆ 測量精度：≤ 0.5%

◆ 采樣模式：多通道同步采樣

◆ 模數轉換器：24位AD

◆ 濾波器：Delta-Sigma型，抗混疊濾波

◆ 數字濾波器：高通/低通/均值

◆ 系統漂移：零漂：±5με / 2h　　溫漂：±1με / ℃

◆ 非線性：±0.1%FS或以內

◆ 標度系數：3.5062nV/V/LSB

◆ 應變計靈敏度系數：1.0 ~ 3.0

◆ 支持應變片類型：120Ω

◆ 儀器接口：USB2.0口

◆ 額定電壓：AC220V

◆ 額定功率：8W

◆ 工作環境：溫度：-20℃ ~ +60℃　　濕度：10%RH ~ 85%RH

◆ 尺寸：130x110x100(mm)

◆ 重量：1kg

六、軟件功能

◆ 智能配置：支持應變片參數設置與模板保存，一鍵校準確保數據準確。

◆ 實時顯示：多通道同步采樣，動態顯示波形曲線，自動檢測峰值/谷值及應變速率。

◆ 數據分析：內置IPC/JEDEC-9704標準模板，一鍵生成 Excel 報告，支持歷史數據統計與趨勢分析。

◆ 預警功能：可設應變值/應變速率閾值，超閾值自動預警。

軟件數據采集界面


軟件數據分析界面

一鍵成生報告總表

一鍵生成報告IPC9704圖

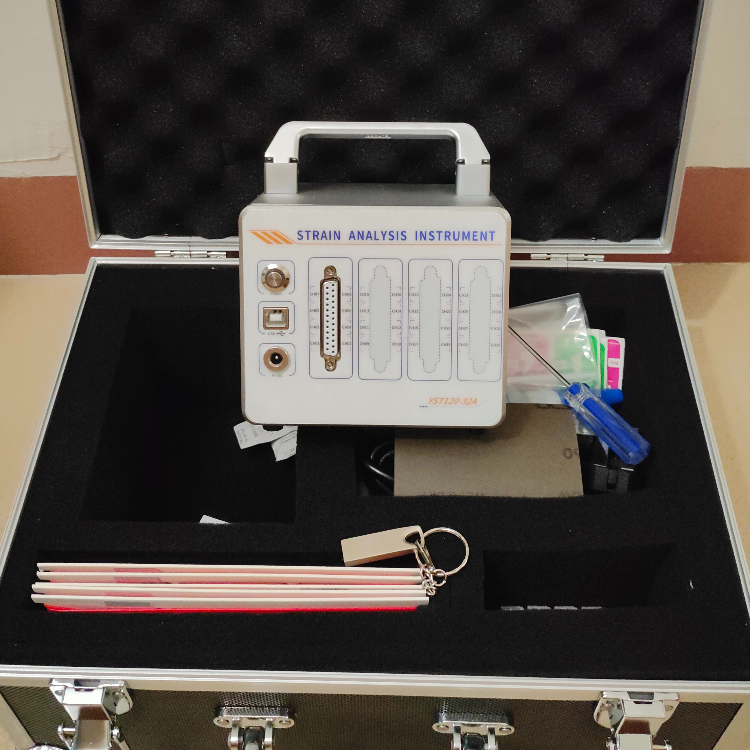

七、產品標準清單


◆ 應力應變測試儀

◆ 采集分析軟件

◆ 電源適配器

◆ USB通信線

◆ 應變片接線板

◆ DB25連接線

◆ 工具箱

◆ 應變片（需另購）

八、技術支持與服務


◆ 免費服務：提供 7×24 小時在線咨詢、遠程協助診斷軟件問題、終身免費軟件更新等基礎技術支持。

◆ 付費服務：可定制化二次開發、工程師現場服務。

◆ 保修政策：整機保修 1 年，每年一次免費返廠校準檢測服務。

廣州宇華測控科技有限公司始終致力于為客戶提供高品質的 PCBA 應力應變測試解決方案，憑借先進的技術、可靠的產品和專業的服務，助力客戶在電子制造與工程領域?qū)崿F(xiàn)精準的應變測量與質量控制。
