產品簡介
在 PCB 制造與應用中，構件往往承受多方向復合應力（如拉伸、彎曲、剪切等），僅靠單方向監測難以全面捕捉應變狀態。三軸應變片專為復雜應力場景設計，可同時精準監測三個方向的應變變化。它憑借高精度感知能力和多維度數據采集優勢，能為工程師提供更全面的應力分布信息，助力深入分析 PCB 在復雜制程、檢測及環境試驗中的受力狀態，從根源優化設計、改進工藝，全方位保障產品可靠性。
產品參數
| 參數名稱 | 詳情 |
|---|---|
| 型號 | YH120-3A-15 |
| 類型 | 三軸 |
| 阻值 | 120±0.5Ω |
| 靈敏系數 | 2.0±2% |
| 基底尺寸 | 1.5mm * 1.5mm |
| 量程 | ±20000με |
| 工作溫度 | -30~80℃ |
| 漆包線 | 30cm |
| PVC 導線 | 70cm |
性能優勢
精準測量
具備高精度阻值和穩定靈敏系數，能精確捕捉微小應變變化，為應力分析提供可靠數據。
廣泛適應
-30~80℃ 的工作溫度范圍，可在復雜環境穩定工作，減少溫度干擾。
安裝便捷
基底尺寸設計利于與被測物貼合，合適的漆包線和 PVC 導線長度方便安裝布線。
應用范圍（PCB 行業）
制程環節測試
無論是 PCB 電路板分板裁切，還是 SMT 工序、CPU 與螺絲組裝，應變片都能實時監測應力應變情況，降低因制程應力導致的產品不良率。
檢測環節評估
在 ICT/FCT/BGA 等檢測過程中，應變片精準反饋 PCB 應力應變，為評估電路板性能和可靠性提供關鍵數據。
環境模擬試驗
面對振動、跌落、沖擊等模擬實際使用環境的試驗，應變片能持續跟蹤 PCB 的應變響應，提前預判產品在復雜工況下的潛在故障。

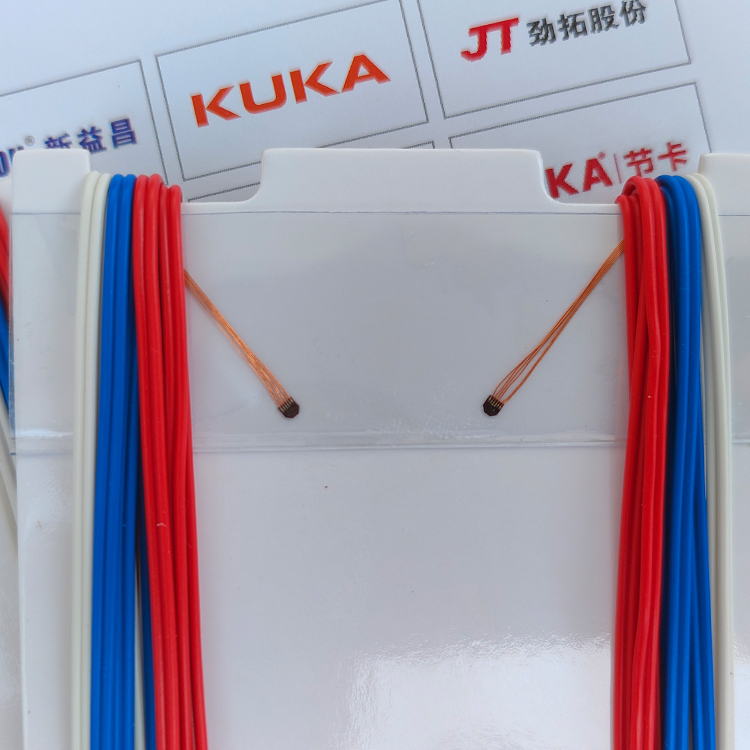

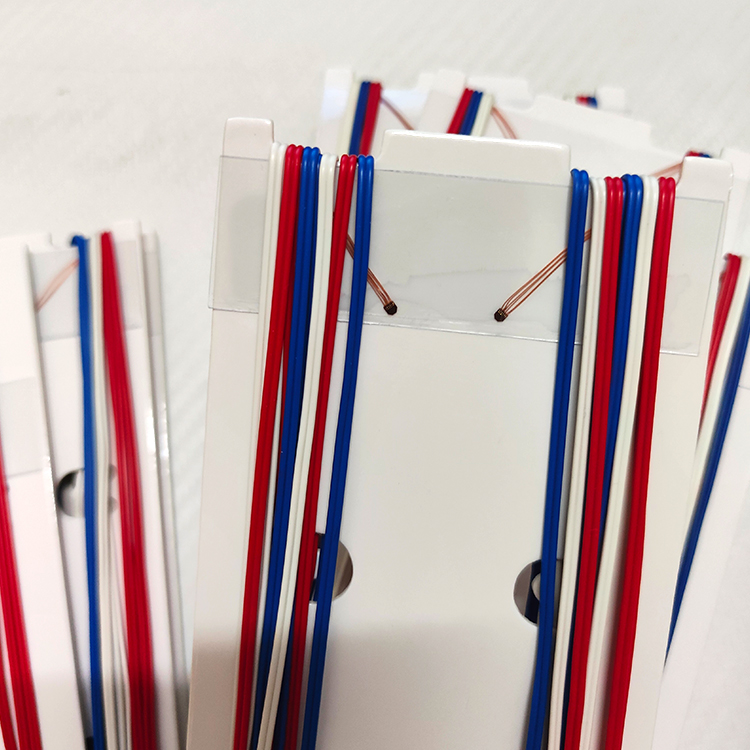

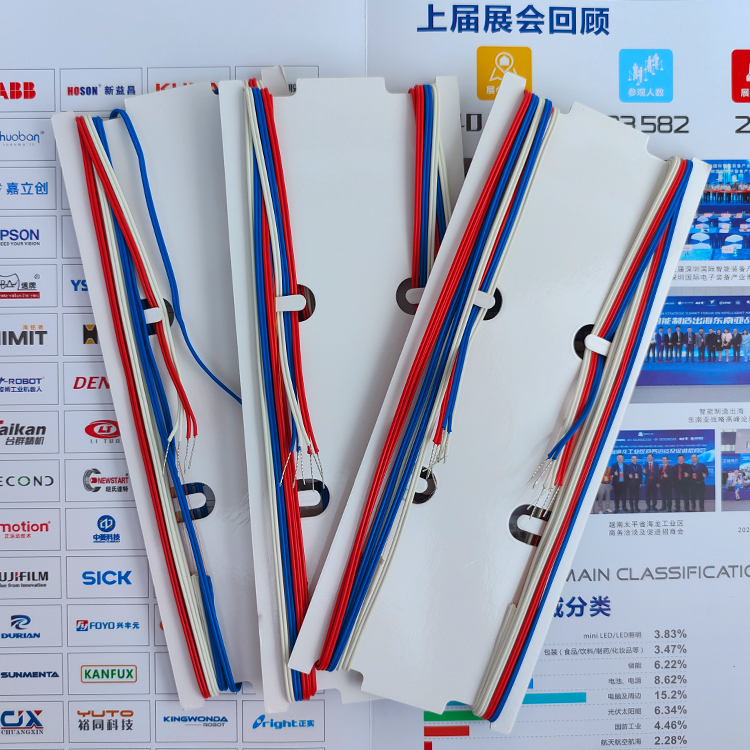

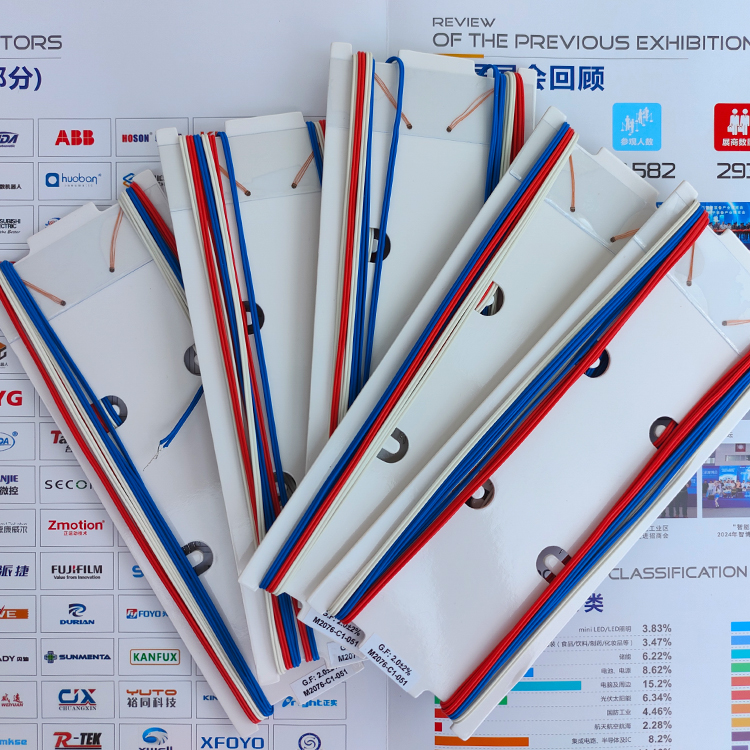

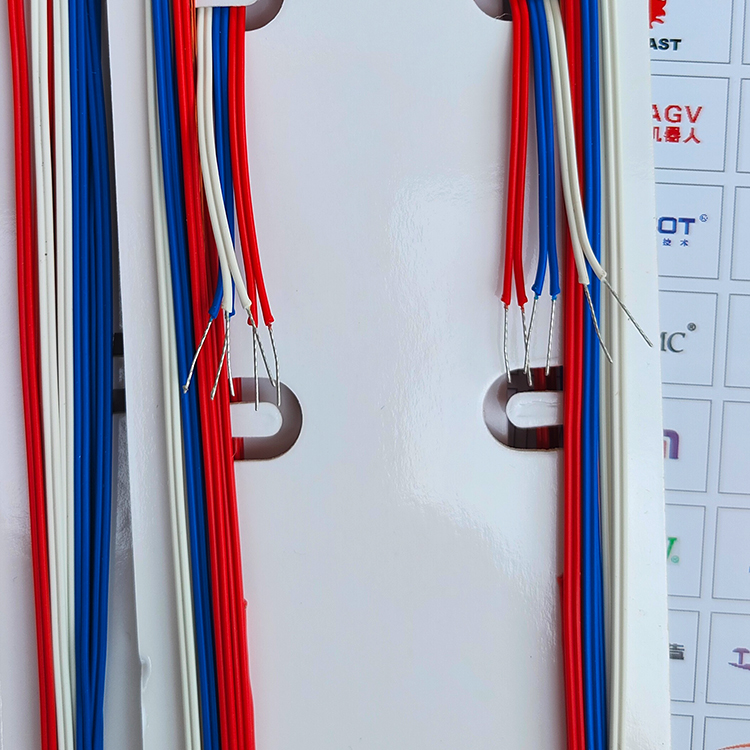

圖片展示
廣州宇華測控科技有限公司始終致力于為客戶提供高品質的 PCBA 應力應變測試解決方案，憑借先進的技術、可靠的產品和專業的服務，助力客戶在電子制造與工程領域?qū)崿F(xiàn)精準的應變測量與質量控制。
