微控制單元(Microcontroller Unit；MCU) ，又稱單片微型計算機(Single Chip Microcomputer )或者單片機，是把中央處理器(Central Process Unit；CPU)的頻率與規格做適當縮減，并將內存、計數器(Timer)、USB、A/D轉換、UART、PLC、DMA等周邊接口，甚至LCD驅動電路都整合在單一芯片上，形成芯片級的計算機，為不同的應用場合做不同組合控制。
微控制單元（Microcontroller Unit；MCU） ，又稱單片微型計算機（Single Chip Microcomputer ）或者單片機，是把中央處理器（Central Process Unit；CPU）的頻率與規格做適當縮減，并將內存、計數器（Timer）、USB、A/D轉換、UART、PLC、DMA等周邊接口，甚至LCD驅動電路都整合在單一芯片上，形成芯片級的計算機，為不同的應用場合做不同組合控制。諸如手機、PC外圍、遙控器，至汽車電子、工業上的步進馬達、機器手臂的控制等，都可見到MCU的身影。
微控制單元（Microcontroller Unit；MCU） ，又稱單片微型計算機（Single Chip Microcomputer ）或者單片機，是把中央處理器（Central Process Unit；CPU）的頻率與規格做適當縮減，并將內存、計數器（Timer）、USB、A/D轉換、UART、PLC、DMA等周邊接口，甚至LCD驅動電路都整合在單一芯片上，形成芯片級的計算機，為不同的應用場合做不同組合控制。諸如手機、PC外圍、遙控器，至汽車電子、工業上的步進馬達、機器手臂的控制等，都可見到MCU的身影。
MCU同溫度傳感器之間通過I2C總線連接。I2C總線占用2條MCU輸入輸出口線，二者之間的通信完全依靠軟件完成。溫度傳感器的地址可以通過2根地址引腳設定，這使得一根I2C總線上可以同時連接8個這樣的傳感器。本方案中，傳感器的7位地址已經設定為1001000。MCU需要訪問傳感器時，先要發出一個8位的寄存器指針，然后再發出傳感器的地址（7位地址，低位是WR信號）。傳感器中有3個寄存器可供MCU使用，8位寄存器指針就是用來確定MCU究竟要使用哪個寄存器的。本方案中，主程序會不斷更新傳感器的配置寄存器，這會使傳感器工作于單步模式，每更新一次就會測量一次溫度。
要讀取傳感器測量值寄存器的內容，MCU必須首先發送傳感器地址和寄存器指針。MCU發出一個啟動信號，接著發出傳感器地址，然后將RD/WR管腳設為高電平，就可以讀取測量值寄存器。
為了讀出傳感器測量值寄存器中的16位數據，MCU必須與傳感器進行兩次8位數據通信。當傳感器上電工作時，默認的測量精度為9位，分辨力為0.5 C/LSB（量程為-128.5 C至128.5 C）。本方案采用默認測量精度，根據需要，可以重新設置傳感器，將測量精度提高到12位。如果只要求作一般的溫度指示，比如自動調溫器，那么分辨力達到1 C就可以滿足要求了。這種情況下，傳感器的低8位數據可以忽略，只用高8位數據就可以達到分辨力1 C的設計要求。由于讀取寄存器時是按先高8位后低8位的順序，所以低8位數據既可以讀，也可以不讀。只讀取高8位數據的好處有二，第一是可以縮短MCU和傳感器的工作時間，降低功耗；第二是不影響分辨力指標。
MCU讀取傳感器的測量值后，接下來就要進行換算并將結果顯示在LCD上。整個處理過程包括：判斷顯示結果的正負號，進行二進制碼到BCD碼的轉換，將數據傳到LCD的相關寄存器中。
數據處理完畢并顯示結果之后，MCU會向傳感器發出一個單步指令。單步指令會讓傳感器啟動一次溫度測試，然后自動進入等待模式，直到模數轉換完畢。MCU發出單步指令后，就進入LPM3模式，這時MCU系統時鐘繼續工作，產生定時中斷喚醒CPU。定時的長短可以通過編程調整，以便適應具體應用的需要。
借助高度集成的實時控制MCU實現更平穩、更靜音的電機性能
在統一的處理環境中實現高級電機控制技術，例如無傳感器磁場定向控制 (FOC) 或振動補償，有助于顯著減少協調工作量，減少時序變化并實現更可預測的行為。從...
本開發指南將手把手幫工程師們了解芯片的各個模塊，對照手冊熟悉各個模塊的寄存器配置。同時，分享一些常見的錯誤用法，助您規避誤區，從而提高開發效率。

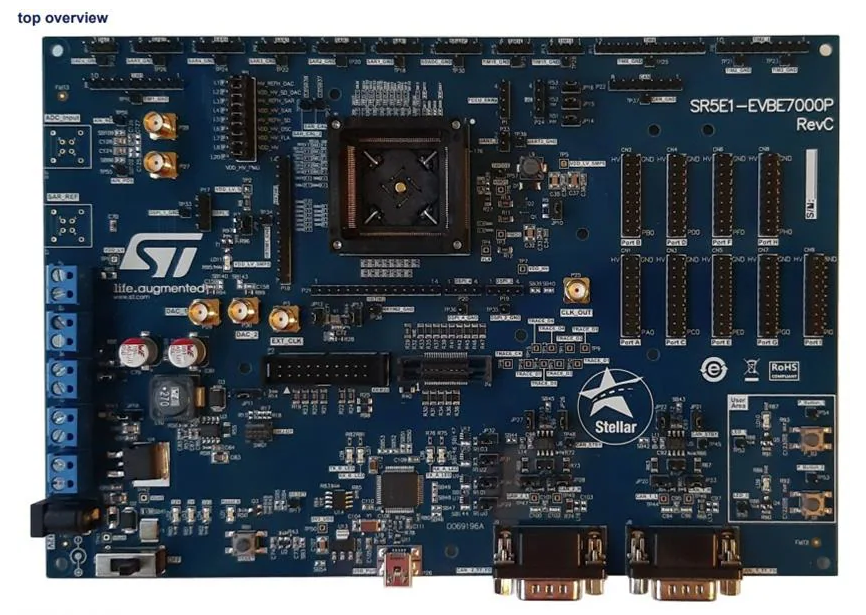

?SR5E1-EVBE7000P評估板技術解析：從汽車級MCU到開發實踐
意法半導體 (STMicroelectronics) SR5E1-EVBE7000P評估板可訪問采用QFP176封裝的SR5E1E7 Stellar...
該方案采用中微愛芯AiP8F3532芯片，AiP8F3532是一款觸摸型8051內核MCU芯片，內置32KB Flash、256B IRAM、1KB X...

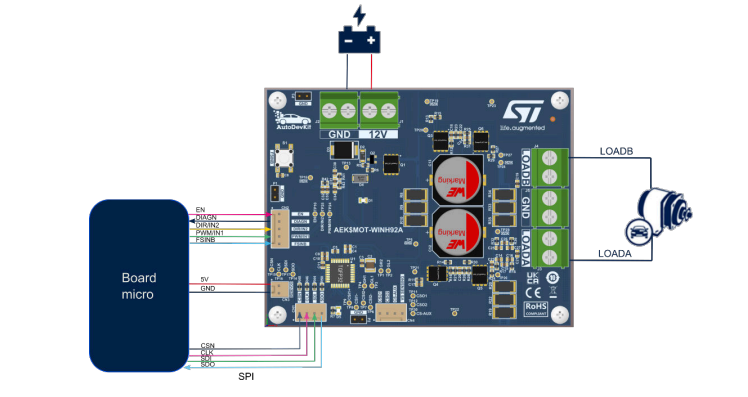

L99H92汽車級H橋柵極驅動器技術深度解析與應用實踐
STMicroelectronics AEK-MOT-WINH92評估板設計用于提升基于L99H92柵極驅動器和外部MCU的直流板驅動器。該板配置為可與...
2025-10-21 標簽：mcu評估板柵極驅動器 103 0

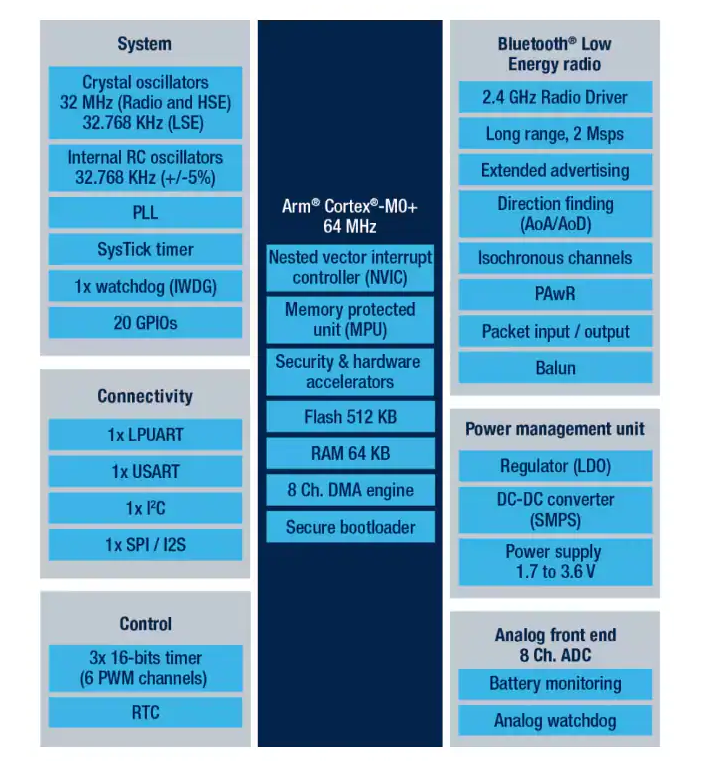

STM32WB09xE藍牙低功耗MCU技術解析
