NVIDIA Omniverse是一個模塊化平臺，使用高級 API 和微服務來構建由OpenUSD和NVIDIA RTX提供支持的 3D 應用。OpenUSD 功能強大的 3D 框架與 NVIDIA RTX 用于視覺渲染和模擬的實時光線追蹤相結合，使開發者能夠?yàn)楦餍懈鳂I(yè)構建可擴展的解決方案。

NVIDIA Omniverse 的開發支持Python和C++兩種語言。Python 開發效率高，因此 Omniverse 的主要開發以 Python 為主。而 C++ 開發則可以通過著名的開源框架 Pybind11 封裝好后提供 Python 接口。

1開發環境準備

1.1 Visual Studio code

推薦使用 Visual Studio Code 開發，有條件的可以使用 Cursor 等 AI 開發工具，或者結合 GPT、Deepseek 等輔助開發。

Visual Studio code 下載：

https://code.visualstudio.com/

（復制鏈接至瀏覽器打開，下同）

1.2 Omniverse Kit template

有 2 種部署方式：可以選擇自己搭建，或者通過網盤下載打包文件，具體步驟參照：

《0 基礎上手！NVIDIA Omniverse Kit 107 部署指南》

《福利丨NVIDIA Omniverse Kit 107.2 打包放送！》

2創建 Omniverse Extension

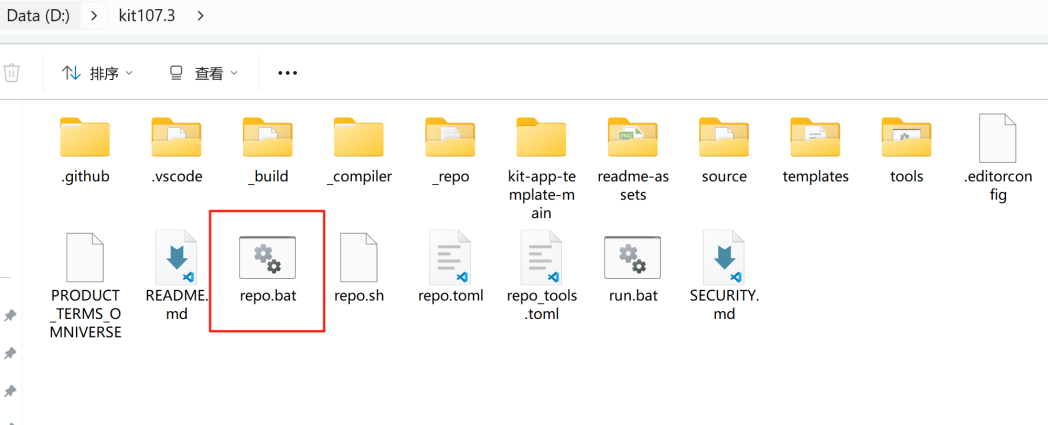

2.1 在Kit App template（重命名為 Kit107.3）目錄下，以 Windows 為例，在命令行模式下運行：

repotemplatenew

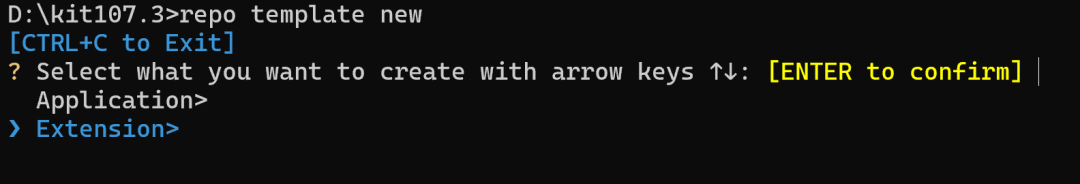

2.2 選擇 Extension：

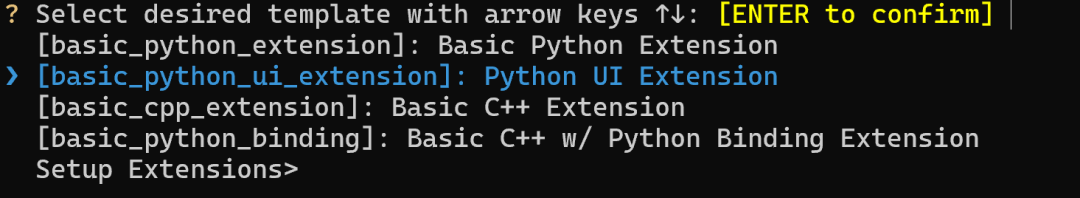

2.3 然后再選擇 Python UI Extension：

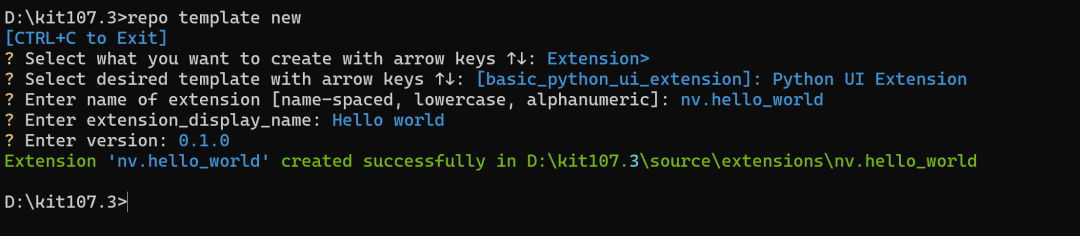

2.4 輸入 Extension 的名字“nv.hello_world”，顯示窗口的名字“Hello world”：

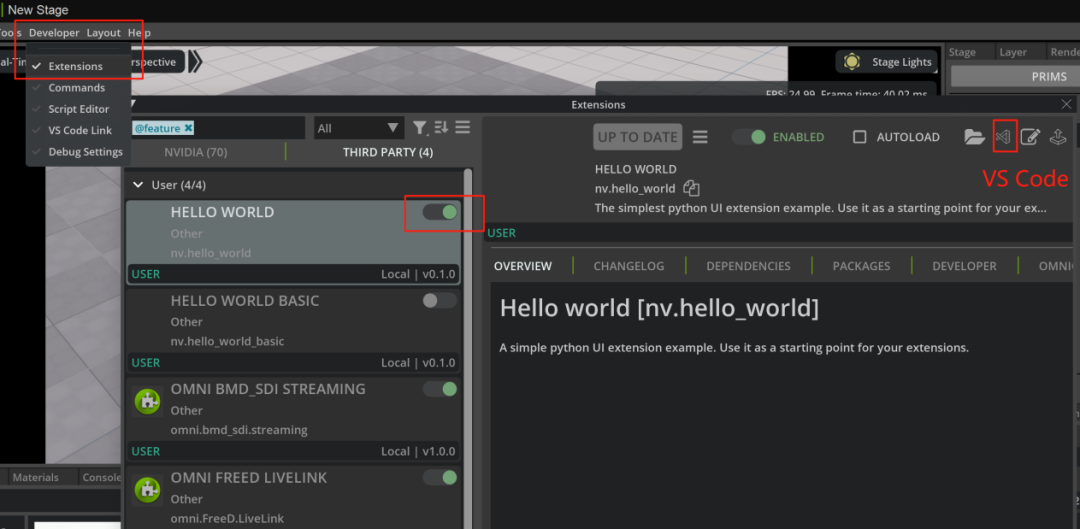

2.5相同目錄下運行repo launch打開 NVIDIA Omniverse USD Composer，點擊 Developer -- Extension（如下圖所示），打開剛才創建的Hello world：

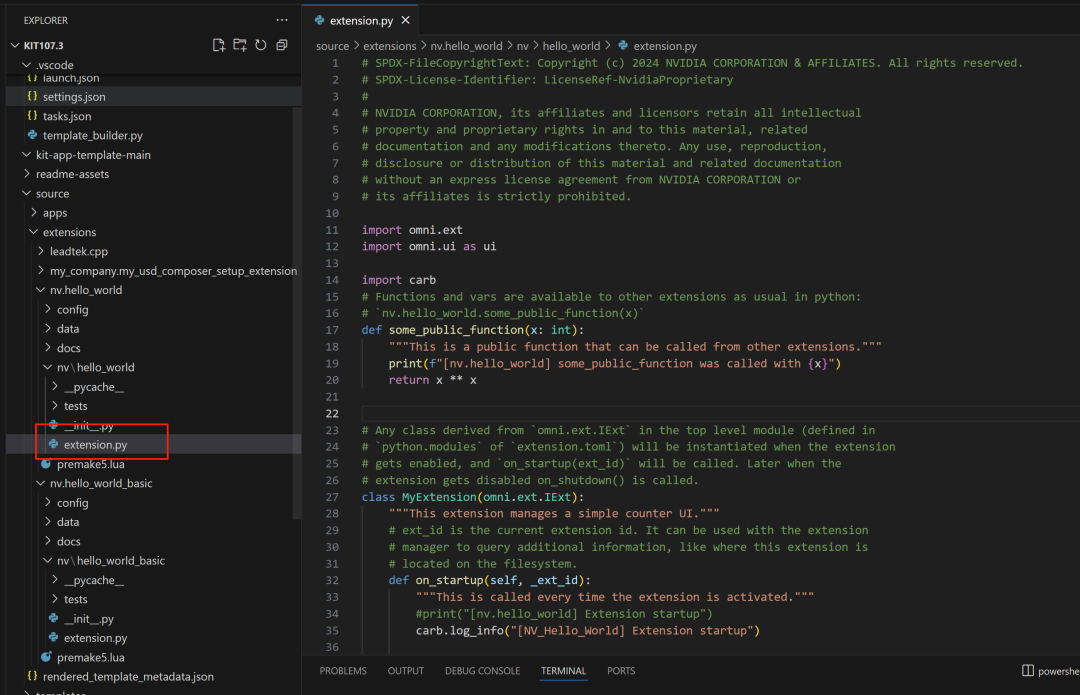

2.6 點擊上圖的 VS Code 按鈕， VS code 就會把整個用戶創建的 Extension 目錄打開。找到創建的nvhello_world目錄下面的Extension.py。

每個Extension.py對應每個插件的入口文件，其中會默認創建on_startup和on_shutdown這 2 個函數：

defon_startup(self, _ext_id):

defon_shutdown(self):

3Extension Debug 開發調試

調試是確保程序運行正常的必要環境，Omniverse 支持VS Code Live debug 調試和打印 Log debug 調試兩種方式，下面將展開介紹這兩種 debug 調試方式。

3.1 VSCode Live Debug 調試

VS Code 調試可以根據斷點設置實時查看各種變量。

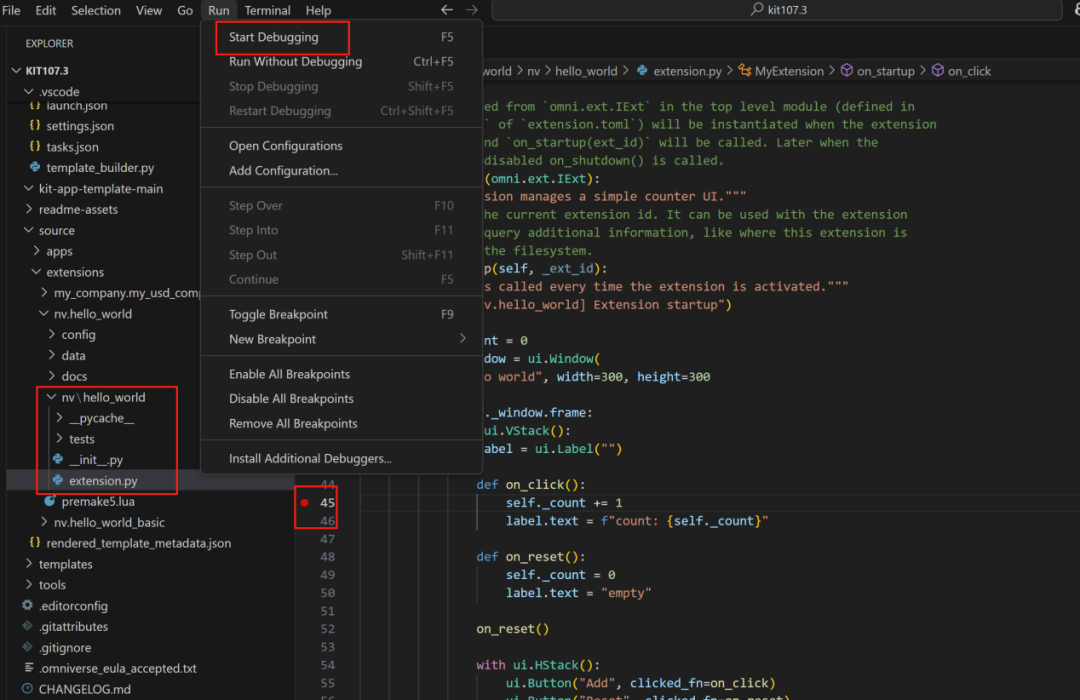

3.1.1 點擊菜單 Run -- Start Debugging：

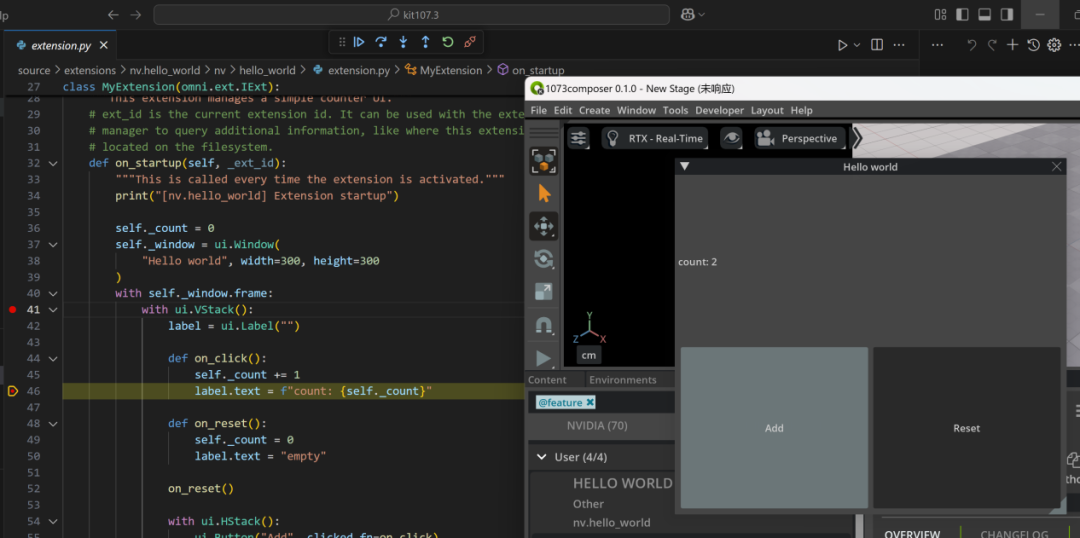

3.1.2 點擊 Omniverse 窗口中插件窗口的“Add”按鈕，此時可以看到斷點被觸發：

3.2 打印 Log debug 調試

在很多情況下并不適合斷點調試，比如和時序相關的很多 Bug 或者觸發條件很復雜的情況，這時候需要打印 Log 來進行調試。

許多開發者用 Python 默認的 print 函數來進行打印調試，這里推薦用 Omniverse 封裝好的函數。

在 Omniverse Kit 開發中，可以用carb.log_info,carb.log_warn,carb.log_error。這 3 個在“console”窗口進行分類且會對應不同的顏色。

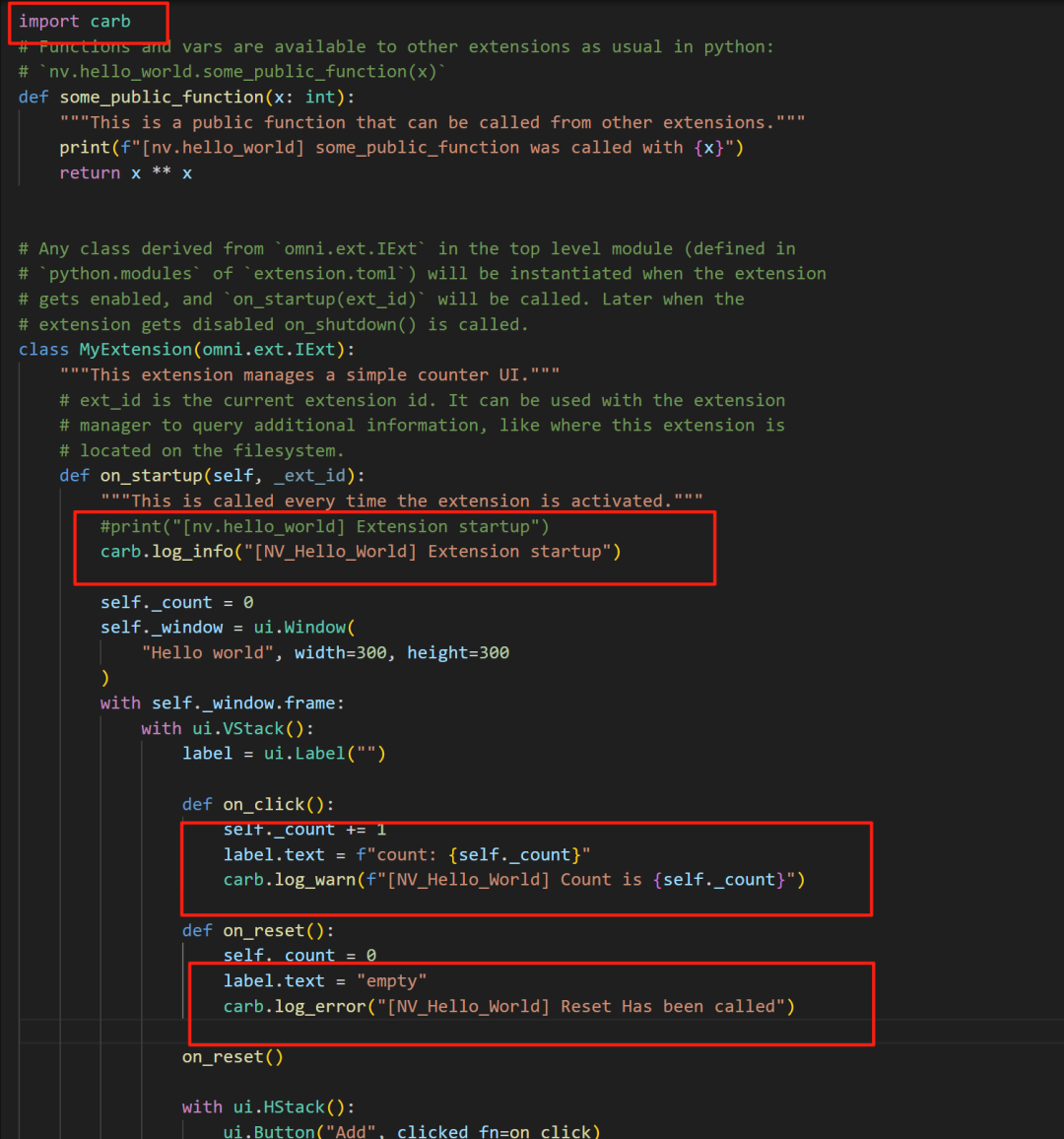

3.2.1 首先在代碼中import carb .然后在代碼中分別在三個不同的函數中填入carb.log_info,carb.log_warn和carb.log_error。

* 注意此處每個 log 都填入了 [NV_Hello_World] 這樣做的目的是在“Console”窗口查看對應的 Extension 時，過濾掉其他 Extension 不相關的信息。在開發過程中制定好某些規范，可讓開發調試更有效率。

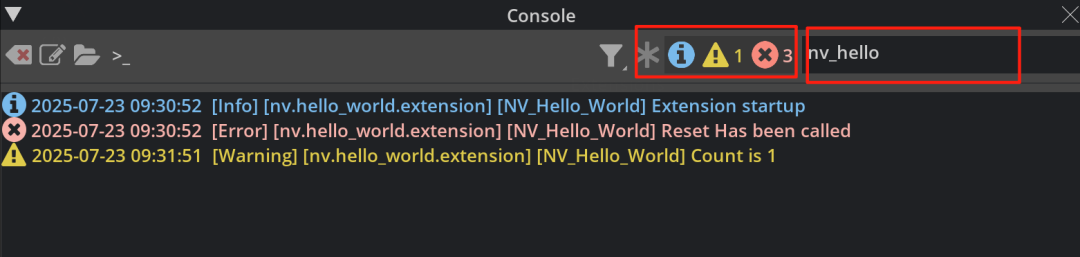

3.2.2 在“Console”窗口中，點擊不同的顏色可以區別顯示不同類別的 Log，過濾窗口過濾掉非本 Extension 的調試信息。

4用 Pybind11 結合 C++開發 Omniverse Extension

pybind11 是現階段流行的一個 C++ 結合 Python 的開發框架，本質是一個輕量級的頭文件庫，用來把 C++ 接口封裝以后暴露給 Python 使用。

這樣在 Omniverse Extension 開發中，既可以滿足 Python 快速開發 UI 的便捷需求，又可以利用 C++ 高效對接許多底層硬件工業設備，比如 SDI 視頻采集卡。

*這里不建議用 Omniverse 自帶的 C++ Extension 去開發：因?yàn)?C++ 版本的在編寫 Omniverse UI 方面便捷性不足，在 Omniverse Extension 級別的開發還是以 Python 為主。

4.1 開發環境安裝

要開發 Pybind11 程序，需要 Pybind11 文件庫和 Python3.11 運行環境。也可以直接用 Omniverse 自帶的 Python 運行環境，目前是 3.11 版本，在 Omniverse 安裝目錄下面的..\_buildwindows-x86_64 eleasekitpython

下載 Pybind11 開發庫:

首先我們?cè)?Github 上下載：

https://github.com/pybind/pybind11

git clonehttps://github.com/pybind/pybind11.git到本地目錄。

下載 Python 運行環境并安裝：

https://www.python.org/downloads/release/python-3110/

下載 Visual Studio 開發環境：

https://visualstudio.microsoft.com/zh-hans/free-developer-offers/

4.2 設置環境變量（以 Windows 為例）

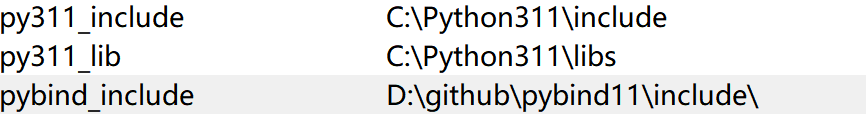

在 Windows 系統環境變量中（Windows 開始菜單 -- 搜索“環境變量”）設置開發路徑，分別設置py311_include,py311_lib和pybind_include這 3 個環境變量用于后續開發。

4.3 開發環境配置

用 Visual Studio 封裝 Pybind（Linux 或者跨平臺 CMakelist 等請參考 Pybind11 官方文檔），安裝 Visual Studio 并選擇 C++ 開發組件，然后創建一個 C++ 空項目，起名為“Example”。

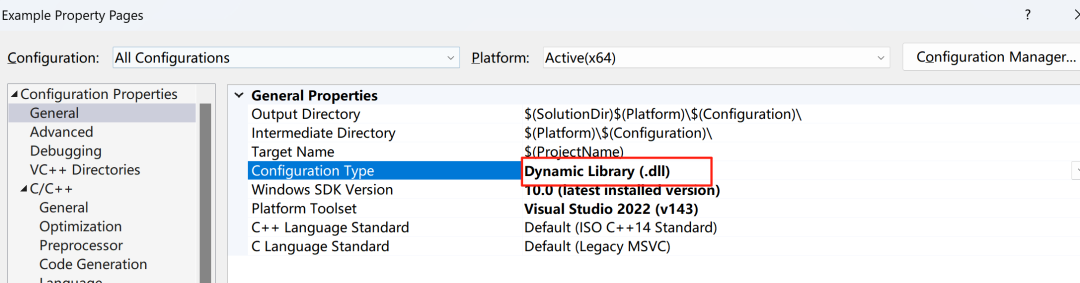

4.3.1 修改生成程序?yàn)?DLL 動態鏈接庫形式。

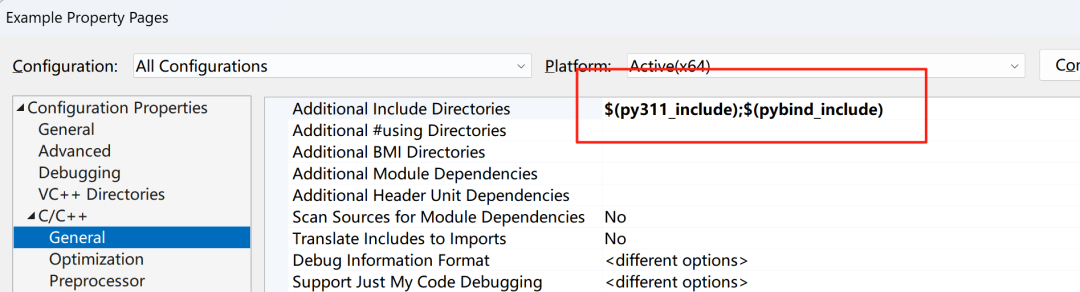

4.3.2 配置頭文件，把之前設置的頭文件環境變量填寫在如下圖所示的地方。

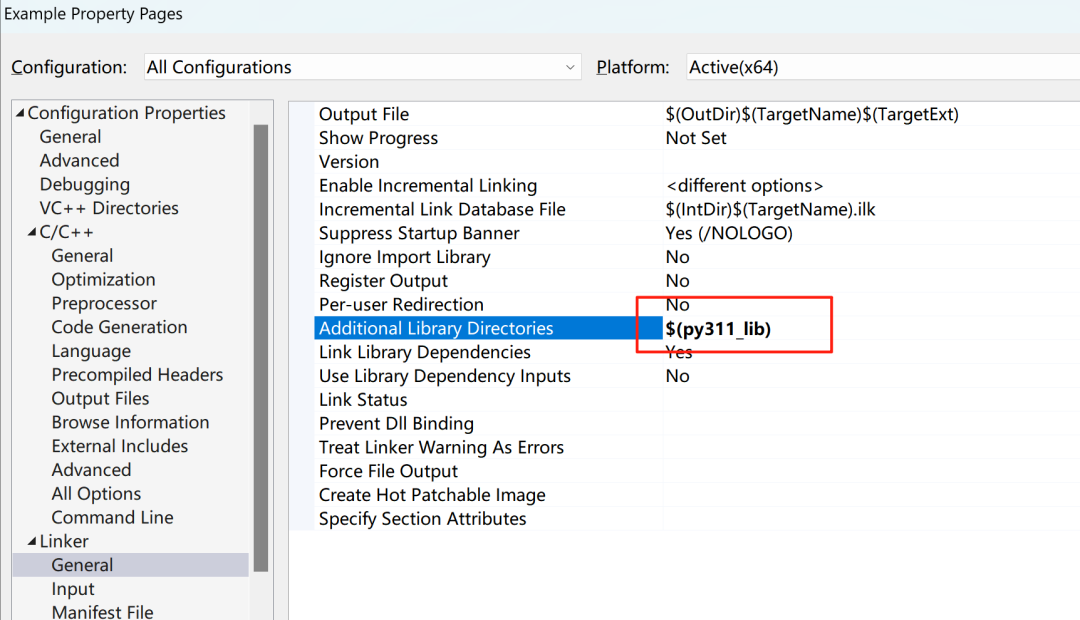

4.3.3 動態鏈接庫設置。

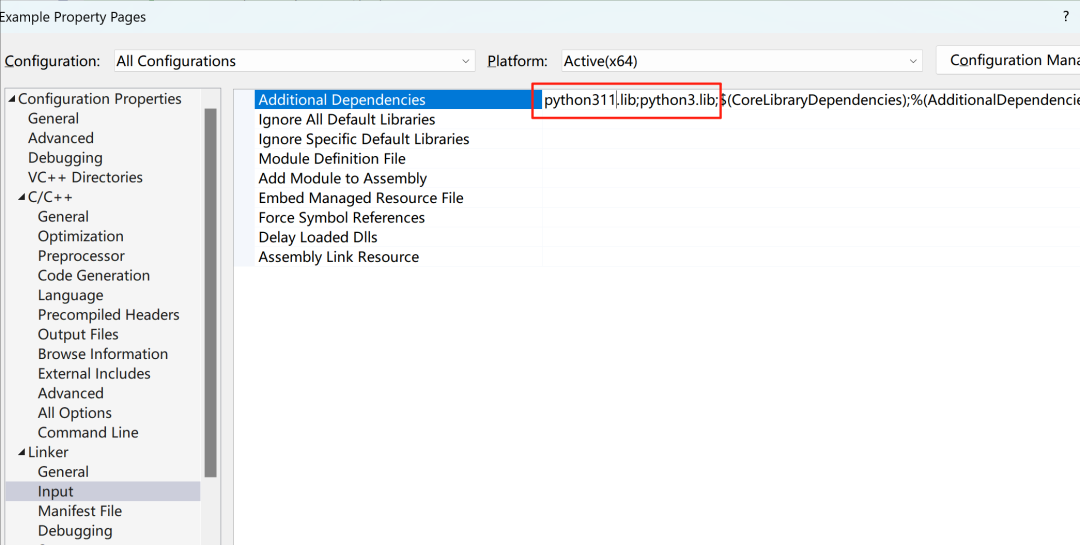

4.3.4 填入python311.lib和python3.lib。

4.3.5 輸出設置

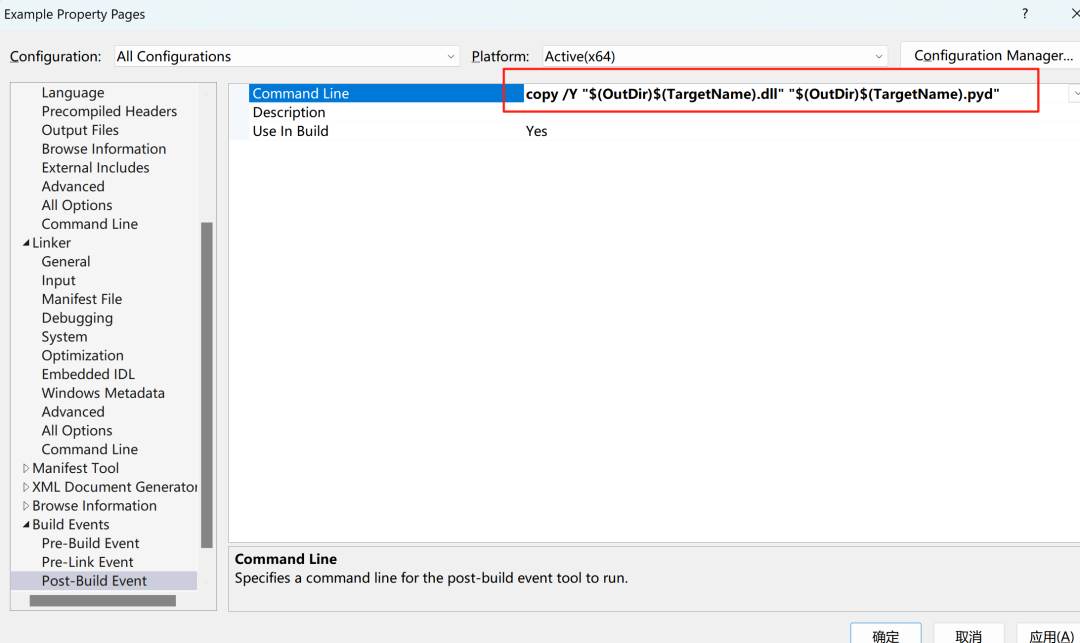

DLL 工程默認生成是.dll，但實際 Omniverse 工程中需要的是.pyd擴展名，所以在 Post-Build Event 中執行下面命令，拷貝并且重新設置擴展名：

copy/Y"$(OutDir)$(TargetName).dll""$(OutDir)$(TargetName).pyd"

4.4 代碼開發

在 Visual Studio 工程中創建一個source.cpp填入以下代碼：

#include


namespacepy = pybind11;


intadd(inti,intj){
 returni + j;
}
PYBIND11_MODULE(Example, m, py::mod_gil_not_used()) {
  m.doc() ="pybind11 Example plugin";// optional module docstring
  m.def("add", &add,"A function that adds two numbers");
}

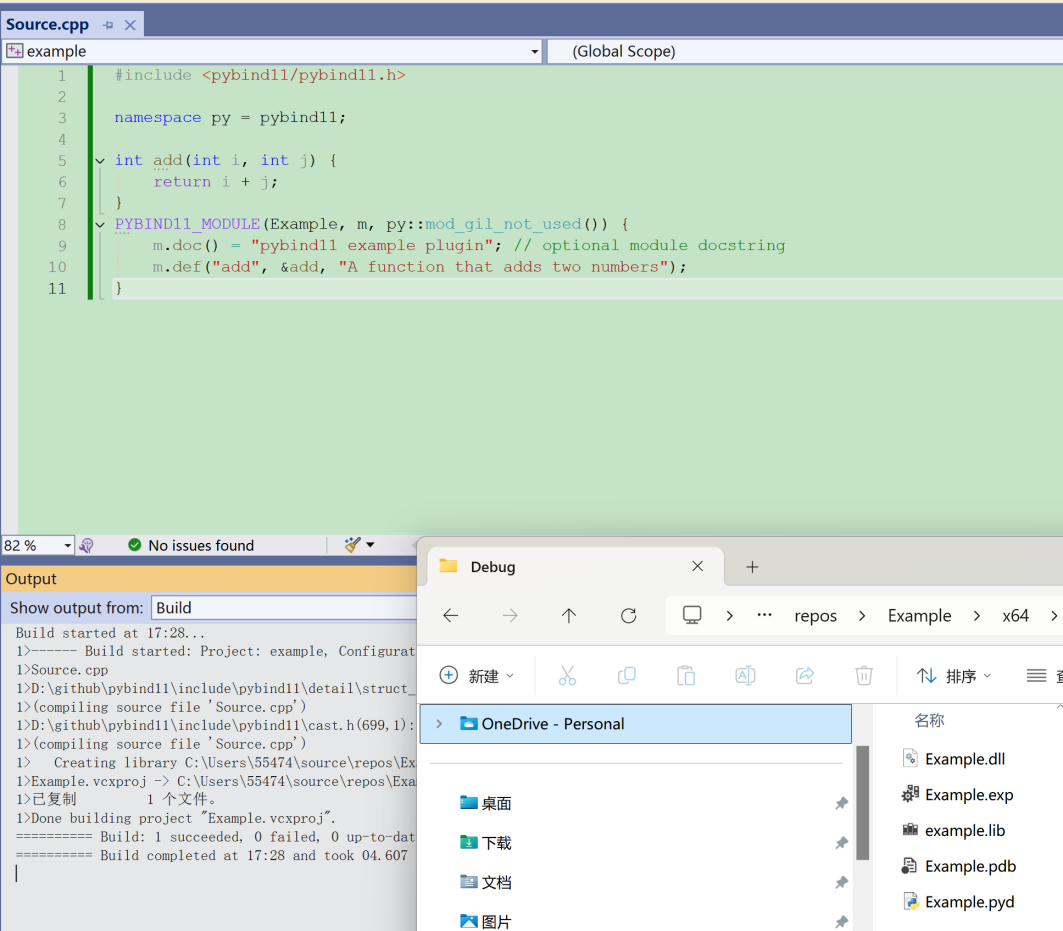

編譯代碼成功以后看到生成一個Example.pyd。

* 注意 Example 要和 PYBIND11_MODULE 中的大小寫完全一樣）。

4.5 在 Omniverse 調用 pyd

拷貝剛才生成的 pyd 文件到 Omniverse 的 Python 鏈接庫文件夾下面?？梢宰孕芯帉懩_本，或者在之前的 post-build 中執行命令：

..\_buildwindows-x86_64releasekitpythonDLLs

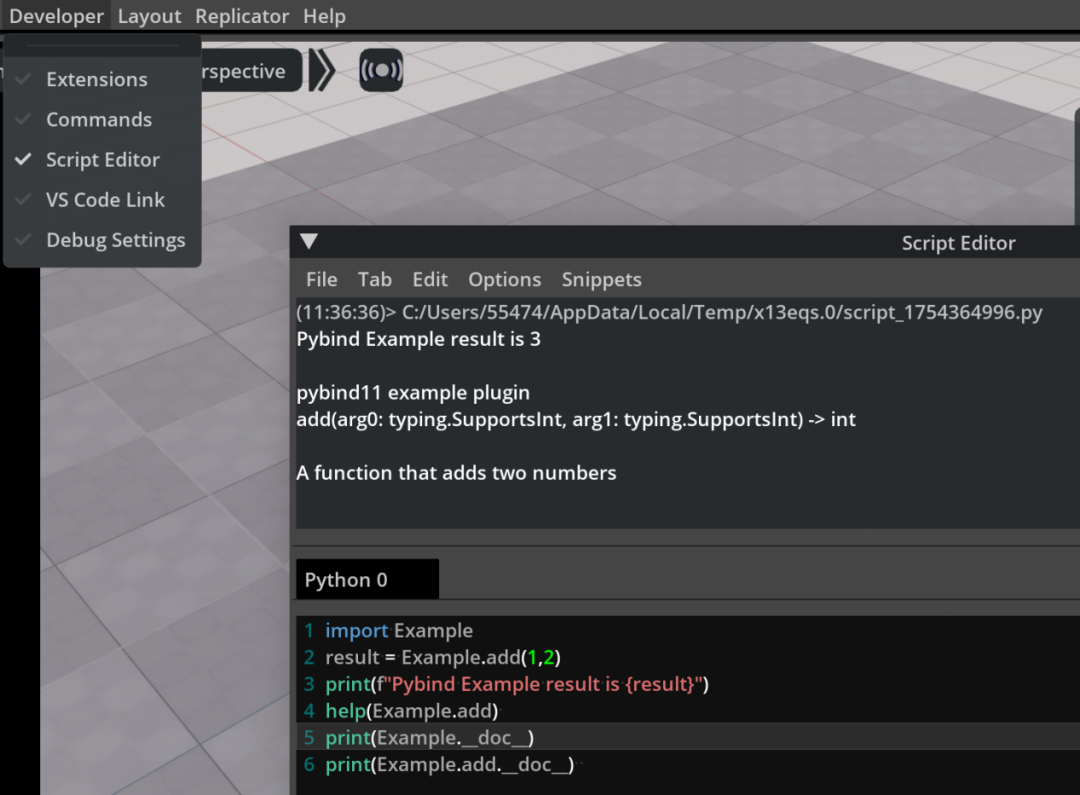

打開 Omniverse 菜單欄 Developer--Script Editor，輸入以下代碼點擊 Run，可以看到封裝的 C++ 函數在 Python 端被正確調用執行。

importExample
result = Example.add(1,2)
print(f"Pybind Example result is{result}")
help(Example.add)
print(Example.__doc__)
print(Example.add.__doc__)

下期將帶來實戰項目——利用 Omniverse Extension 開發 FreeD 定位系統。敬請持續關注麗臺科技，獲取更多干貨內容！
