隨著無線網絡需求的不斷增長，入墻式 AP（Access Point）作為一種安裝在墻面上的網絡設備，因其體積小、功耗低的特點，逐漸成為家庭、辦公室等場所的首選。然而，如何在低功耗設計中實現性能與穩定性的平衡？唯捷創芯（Vanchip）的射頻前端模組 VC5755-31 為您提供了理想解決方案。

場景應用圖

為什么低功耗設計對入墻式 AP 至關重要？

低功耗設計不僅是技術趨勢，更是提升設備性能和用戶體驗的關鍵。以下是低功耗設計的四大優勢：

1. 延長設備續航

低功耗設計能夠有效降低能耗，延長設備運行周期，特別適用于依賴電池供電的智能家居設備。

2. 減少熱量累積

高功耗設備容易產生過多熱量，導致性能下降或元件老化。低功耗設計顯著降低發熱問題，延長設備使用壽命。

3. 降低能源消耗成本

入墻式 AP 通常部署于商業或工業場景，低功耗設計可減少年度耗電量，降低運營成本。

4. 提高系統穩定性

低功耗設計減少電磁干擾和電路噪聲，增強設備在高溫、密閉等嚴苛環境中的運行可靠性。

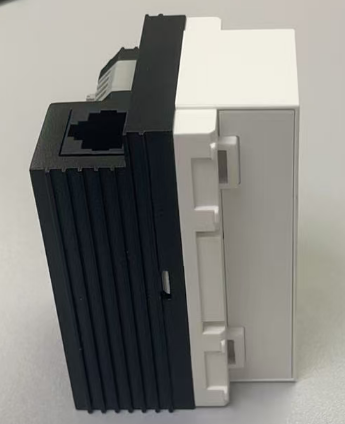

產品實體圖

在AP產品的功耗構成中，除了主控芯片外，射頻前端模塊（FEM, Front-End Module）是最大的耗能部分。FEM產品通常運行在+5V的典型電源環境下，而小型化設計的入墻AP通常要求FEM與主控芯片共用一套低壓電源。這種設計對FEM提出了更高的要求，即需要具備寬電壓適應能力，同時在低電壓下保持較低的功耗，以確保設備整體的能效表現。

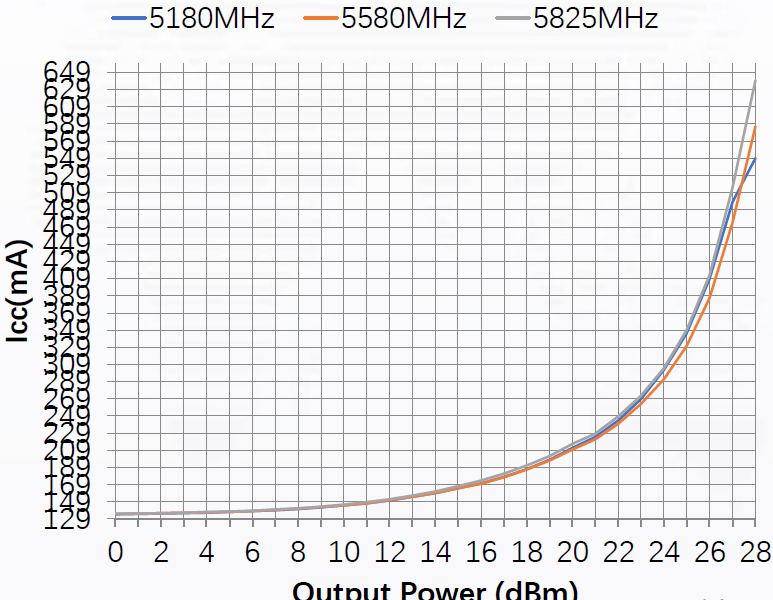

附圖1 +3.3V輸出功率 vs 電流

唯捷創芯 VC5755-31：低功耗射頻前端模組的優選

在入墻式 AP 的功耗構成中，射頻前端模塊（FEM）是最大的耗能部分。唯捷創芯 VC5755-31 FEM 專為低功耗設計優化，具備以下核心技術優勢：

符合 IEEE 802.11a/n/ac/ax WLAN 標準：支持最新 WiFi6 技術，確保高速穩定的網絡連接。

小面積封裝、低成本、低功耗：適合入墻式 AP 的緊湊設計需求。

優越的增益平坦度：信號穩定性更高，網絡體驗更流暢。

支持寬電壓范圍：在低電壓環境下依然保持高性能。

集成發射器帶電壓輸出的對數功率檢測器：提升信號檢測精度。

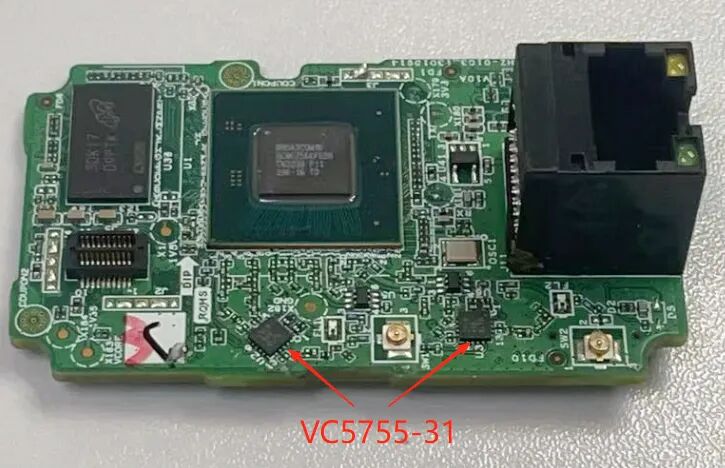

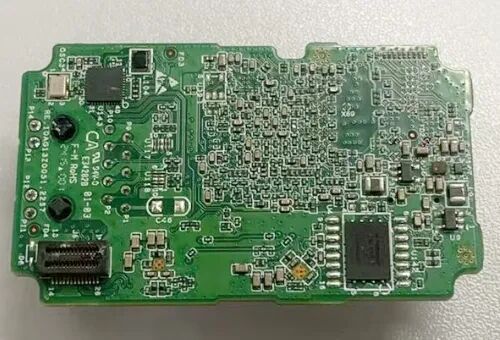

展示板照片

技術規格一覽

頻率范圍：5.15~5.85GHz

線性輸出功率：

- IEEE802.11ax：+14dBm MCS11 HE160 43dB EVM @3.3V

- IEEE802.11ac：+17.5dBm MCS9 VHT80 35dB DEVM @3.3V

發射增益：30dB

接收增益：15dB

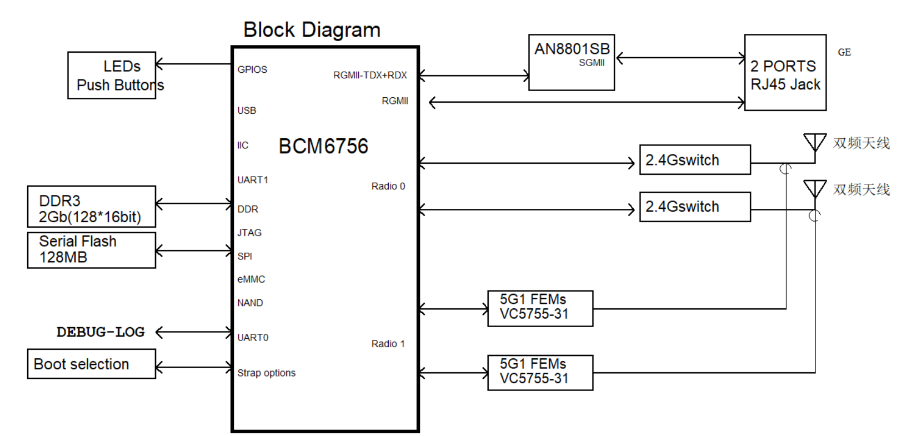

方案方塊圖

常見問題解答（FAQ）

Q1: VC5755-31 支持哪些 WiFi 協議？

A1：VC5755-31 支持 IEEE 802.11a/n/ac/ax 協議，兼容最新 WiFi6 技術。

Q2: 如何測試 FEM 的規格標稱參數？

A2：產品的 Pin 接口設計與主流兼容，可在 EVB 板環境下進行測試。

Q3: 如何驗證 FEM 的發熱量？

A3：唯捷創芯提供 FEM 的熱阻參數，并配合客戶進行熱仿真測試。

Q4: VC5755-31 的供電是否支持 4.2V？

A4：VC5755-31 支持寬電壓范圍，適應多種供電環境。

Q5: 在 3.3V 低壓下接收靈敏度會比 5V 降低嗎？

A5：3.3V 不影響接收靈敏度，性能依然穩定。

結語

唯捷創芯 VC5755-31 射頻前端模組以其低功耗、高性能的特點，為入墻式 AP 產品提供了理想解決方案。無論是家庭網絡還是商業場景，VC5755-31 都能助力設備實現更高效、更穩定的無線連接。如果您正在尋找一款兼具低功耗與高性能的 FEM 產品，唯捷創芯 VC5755-31 是您的不二之選！
