本文基于觸覺智能RK3506核心板/開發板介紹QT Creator交叉編譯配置與QT應用示例。

QT Creator簡介

• QT Creator

Qt Creator?是由The Qt Company開發的跨平臺集成開發環境（IDE），專為Qt框架設計，支持C++、QML、Python等多種語言，用于開發桌面、移動端及嵌入式應用程序。?支持Linux、macOS、Windows等操作系統，提供統一的開發體驗。??

• QT應用

Qt是基于C++ 的跨平臺開源應用程序開發框架，專注于圖形用戶界面和非GUI程序的構建。它提供豐富的GUI控件庫和高級功能模塊（如網絡通信、數據庫訪問、多媒體處理），并采用獨特的信號與槽機制實現高效組件通信。支持OpenGL、Vulkan等圖形接口，以及針對嵌入式系統的EGLFS無窗口模式和LinuxFB幀緩沖等，開發者可根據目標平臺選擇靈活的渲染策略。

QT Creator環境配置

• QT Creator工具安裝

以下教程基于虛擬機安裝QT Creator工具：

虛擬機系統版本：Ubuntu22.04、QT Creator版本：17.0.0。

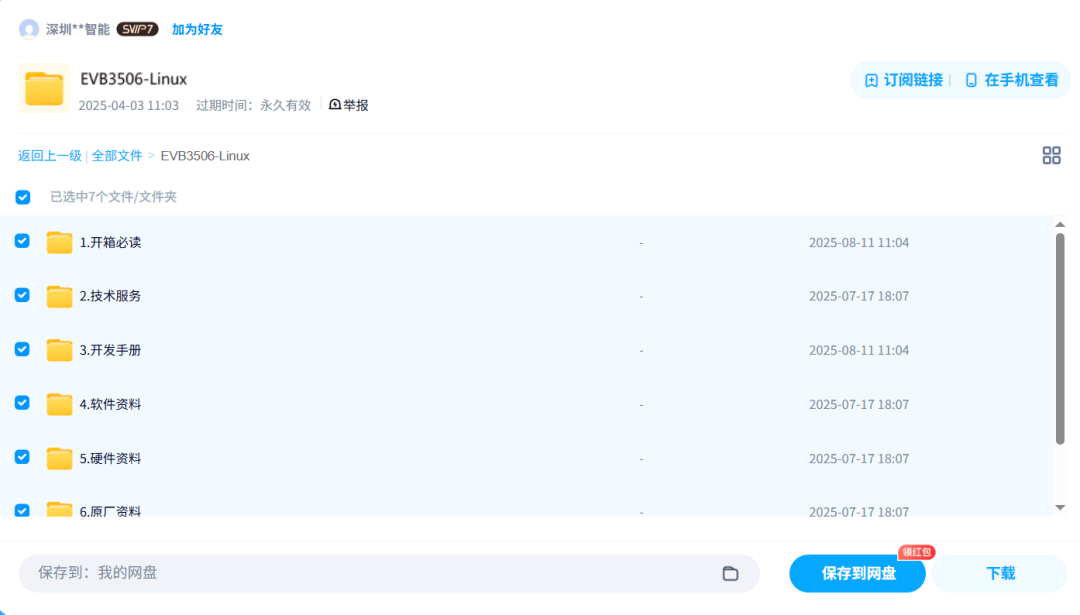

相關詳細資料請關注深圳觸覺智能公眾號，添加官方客服13423856106，提供近80個G的軟硬件資料與Demo。

完成安裝后開始對QT交叉編譯環境配置。

QT交叉編譯環境配置

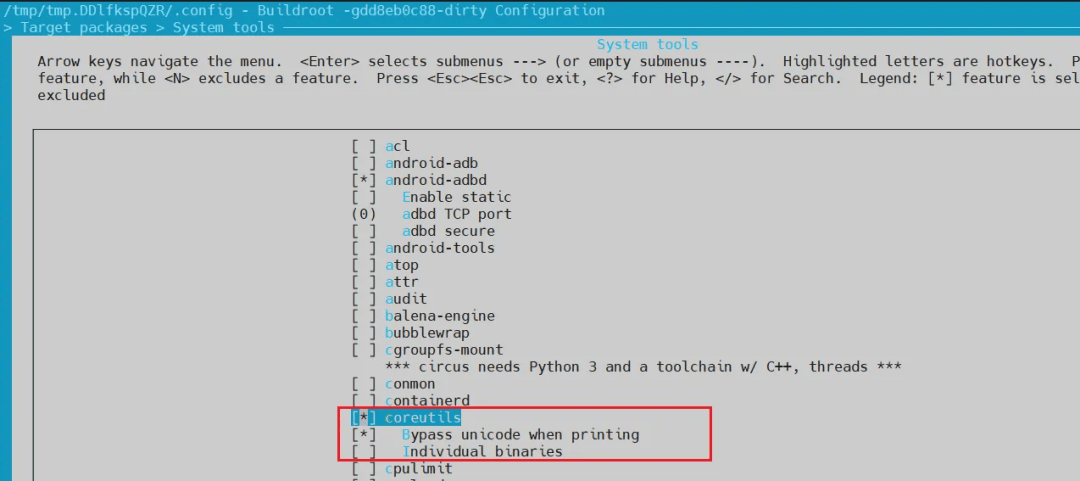

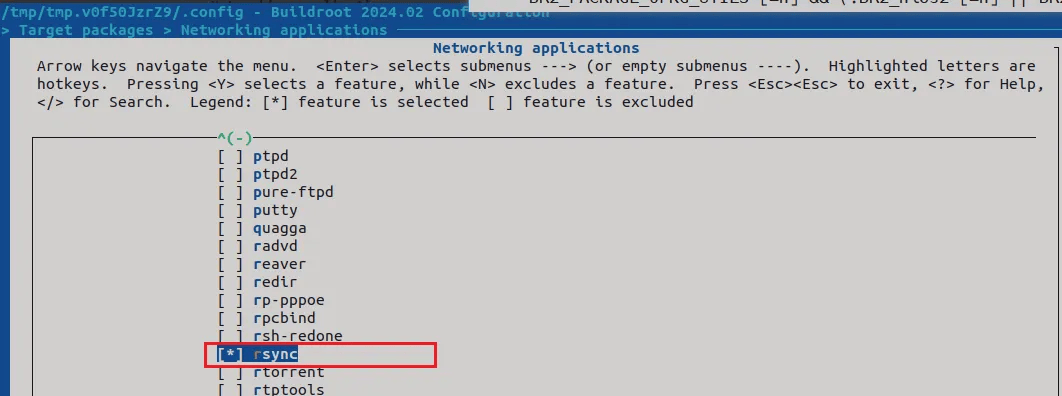

QT應用程序在線編譯下載到RK3506依賴網絡，Buildroot需配置支持sync、stat工具

虛擬機系統版本：Ubuntu22.04、QT Creator版本：17.0.0。

需要注意RK3506默認QT不支持文字及中文顯示，需配置。配置完Buildroot，重新編譯固件燒錄系統到開發板。

交叉編譯環境配置

測試交叉編譯工具鏈

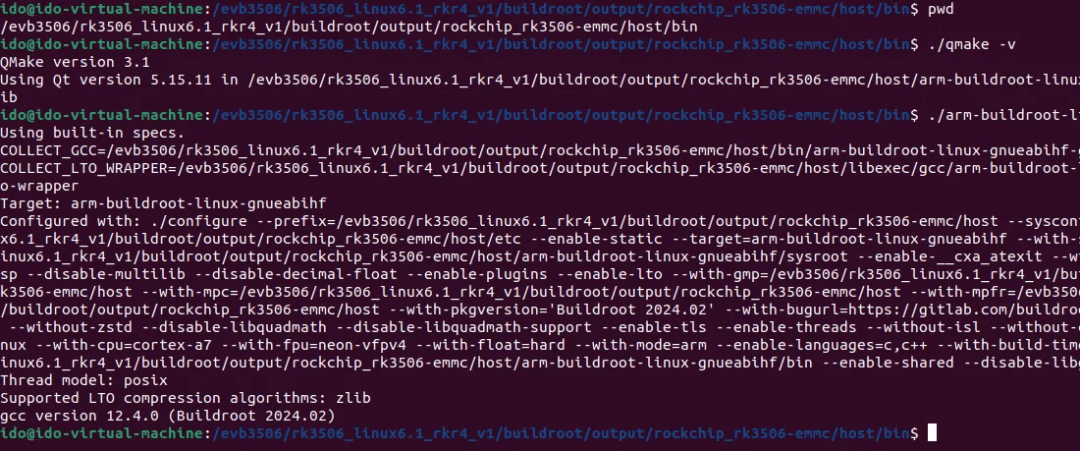

進入SDK的工具鏈目錄，并查看工具版本：

cd /buildroot/output/rockchip_rk3506-emmc/host/bin
./qmake -v
./arm-buildroot-linux-gnueabihf-g++ -v

QT Creator配置交叉編譯工具鏈

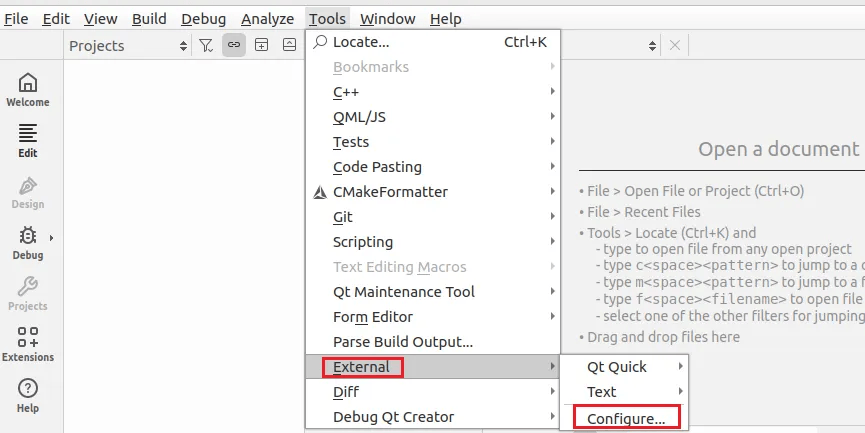

打開QT Creator構建工具套件配置：

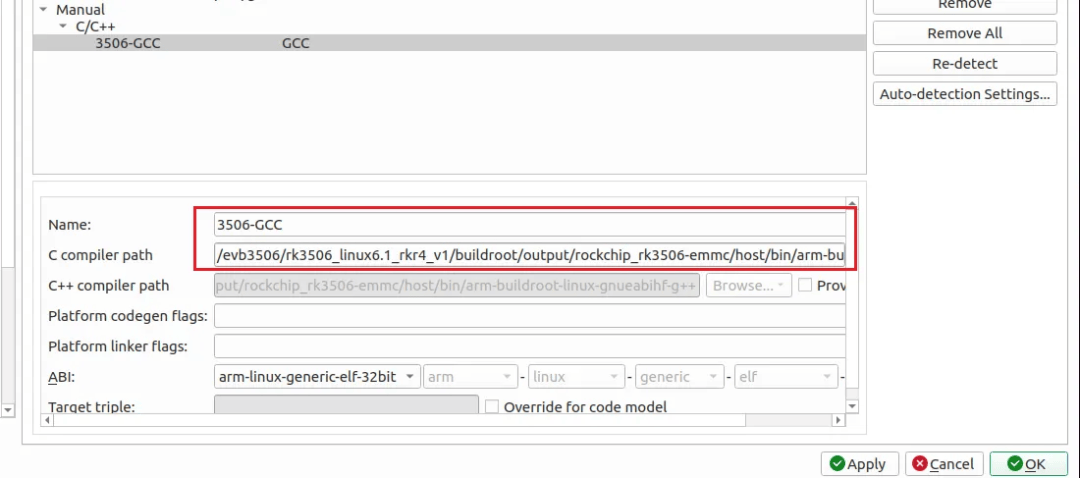

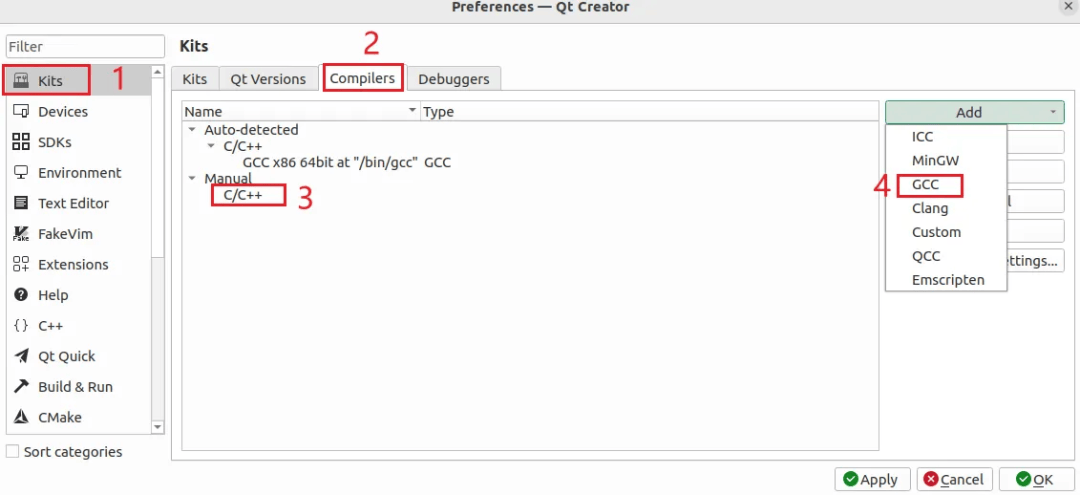

配置GCC：

選擇SDK對應的工具鏈路徑，配置完點擊"Apply"：

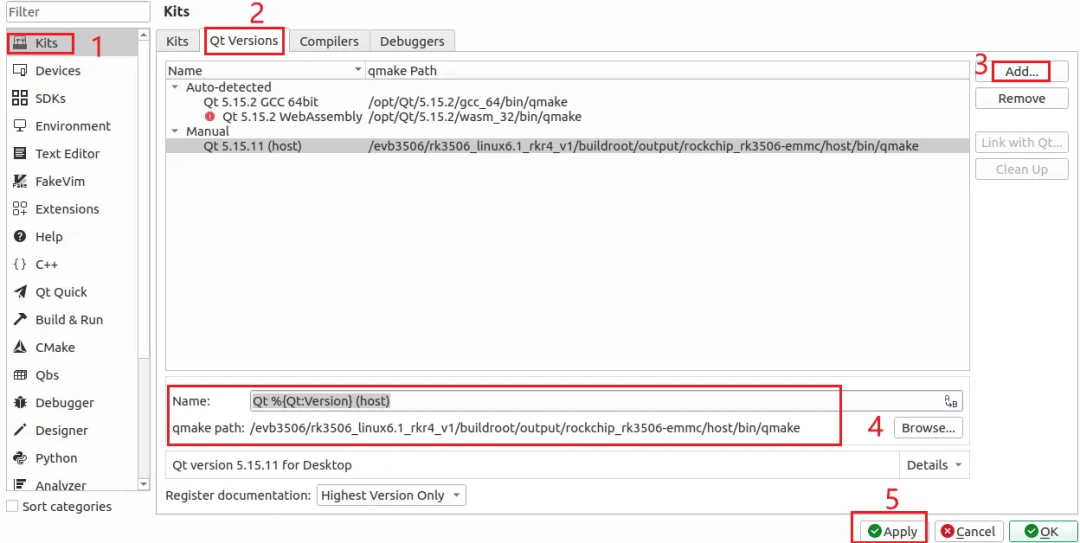

配置qmake，選擇工具鏈路徑下的qmake：

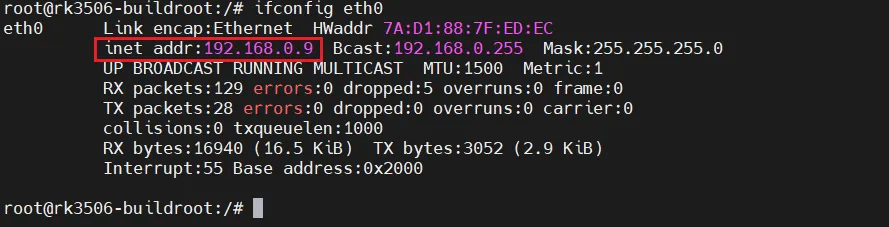

接下來配置遠程設備，配置之前開發板接入網線,上電進入系統獲取IP，后續設備配置會使用到此IP地址（注意：Ubuntu虛擬機需與開發板在同一網段）：

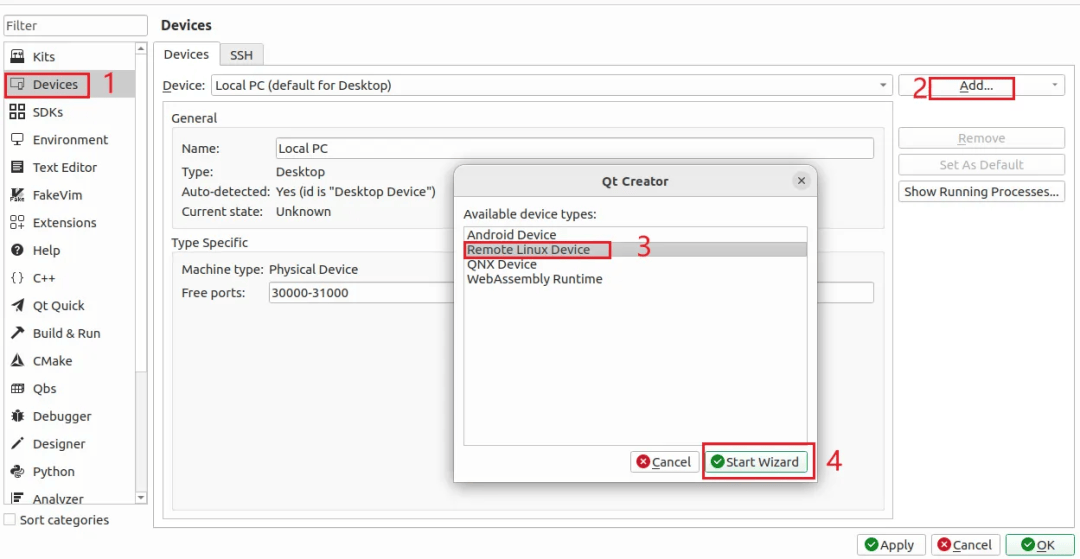

配置遠程設備，點擊Devices選項：

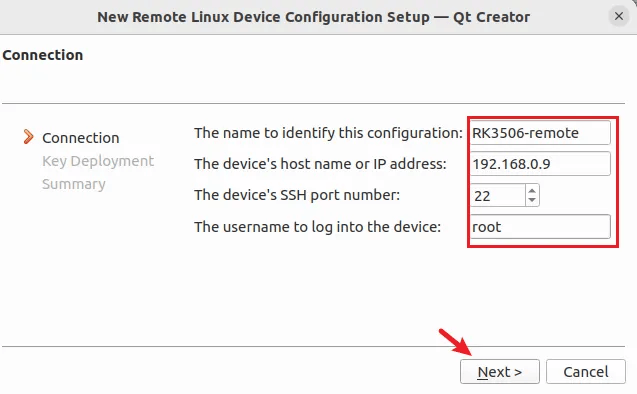

填寫設備名稱、開發板的IP地址：

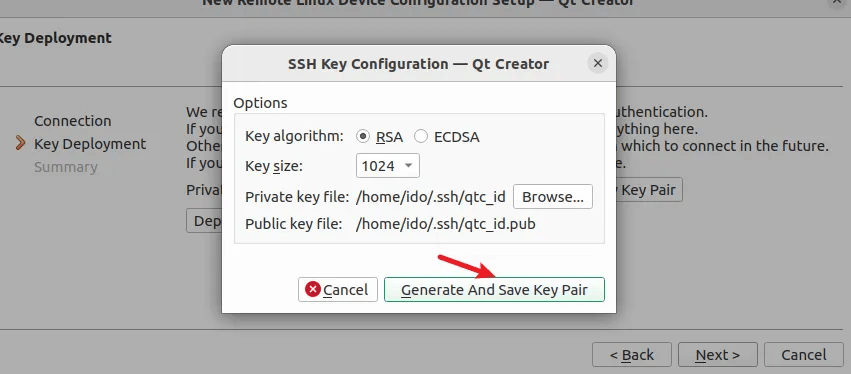

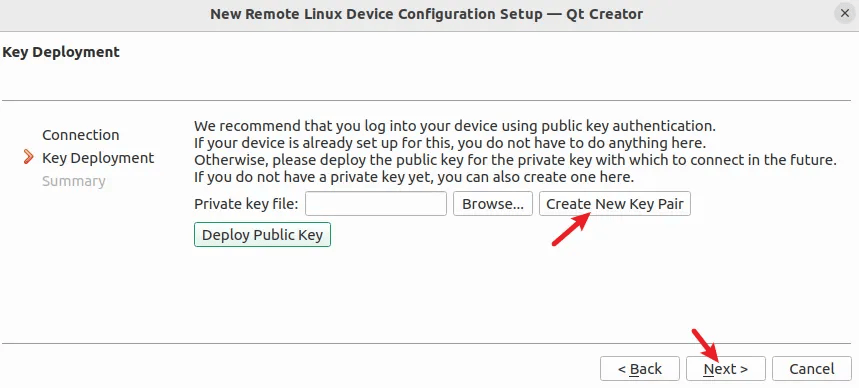

點擊Create New Key Pair：

生成密鑰對文件：

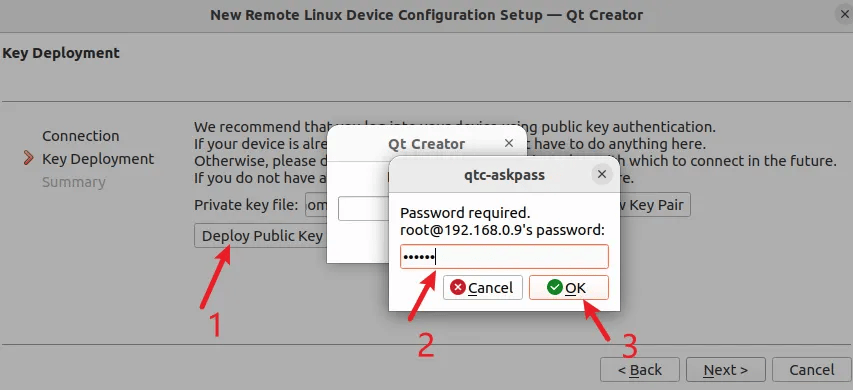

部署公鑰，輸入開發板 ssh 登錄密碼“123456”,點擊 OK，并點擊Next：

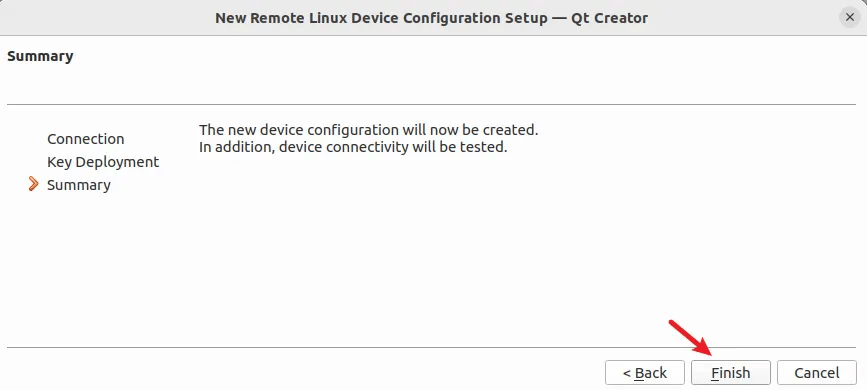

點擊Finish，測試設備連接：

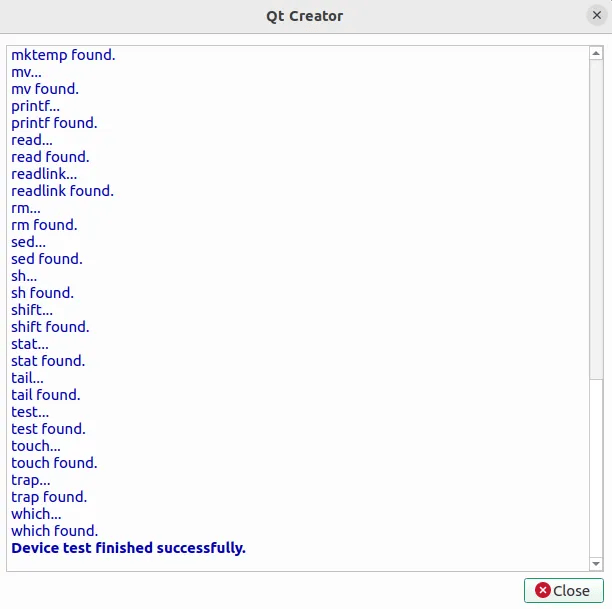

顯示如下內容證明開發板連接成功：

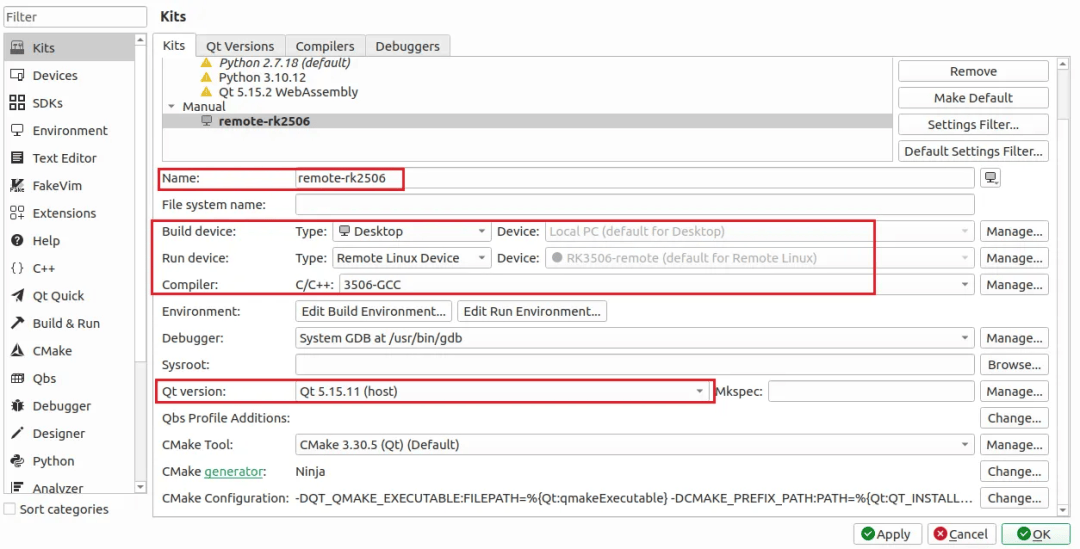

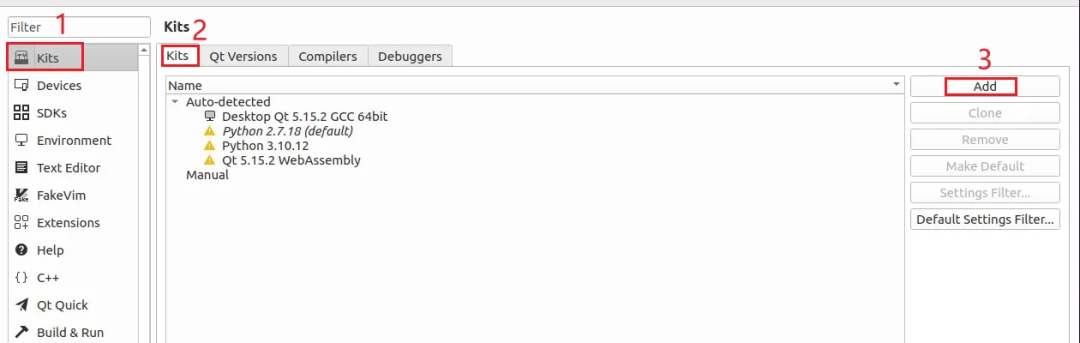

配置Kits，點擊Add：

配置完，點擊Apply --> OK即可完成：

QT工程測試

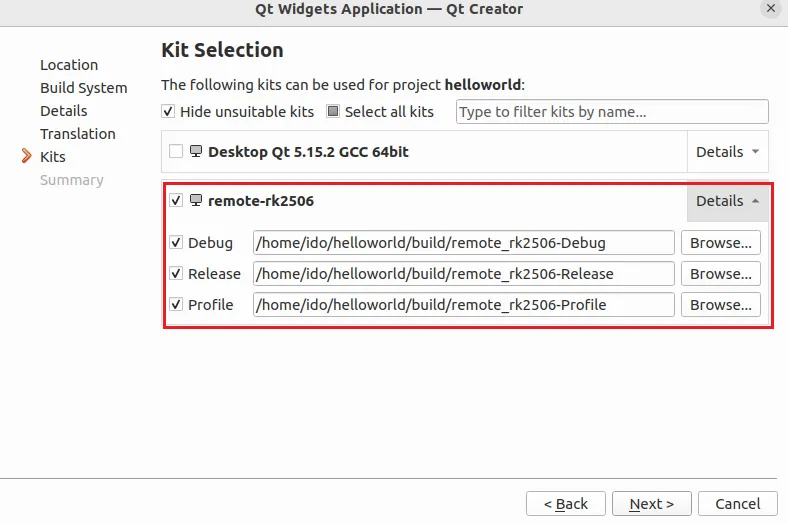

主要流程包括：新建工程&配置-編寫代碼&配置UI-運行測試3步，注意工程配置需要添加前面配置的kits工具套件:

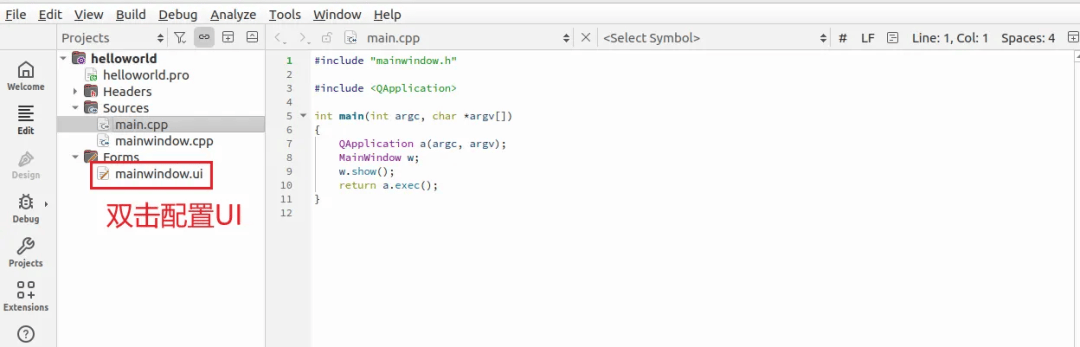

編寫一個簡單的Hello World：

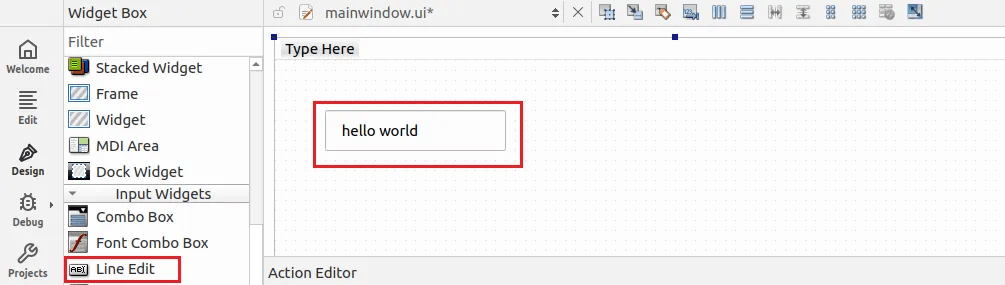

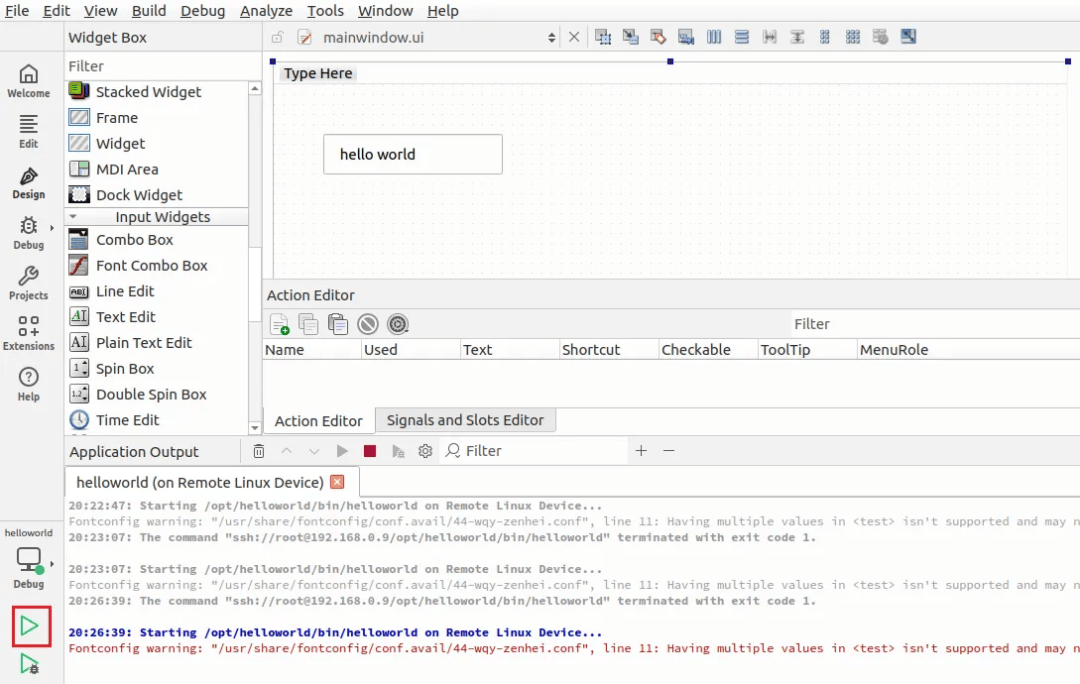

添加一個Line組件 并運行至觸覺智能RK3506開發板:

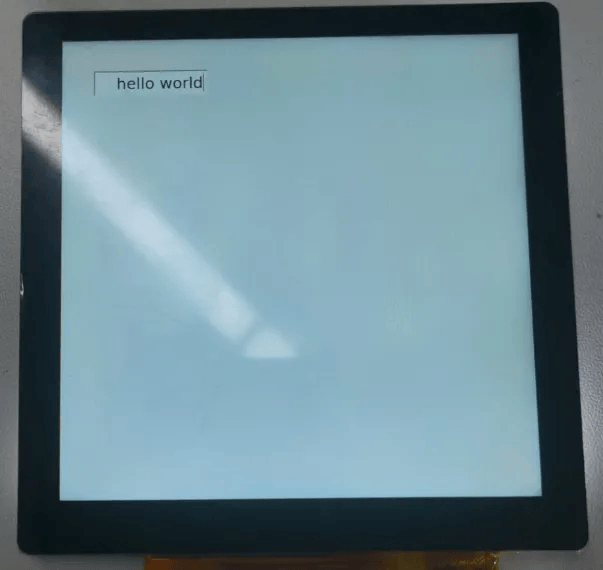

查看開發板屏幕顯示效果:
