共聚焦顯微鏡在半導體硅晶圓檢測中的應用

蘇州光子灣科學儀器有限公司 ? 2025-10-14 18:03 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

半導體制造工藝中,經晶棒切割后的硅晶圓尺寸檢測,是保障后續制程精度的核心環節。共聚焦顯微鏡憑借其高分辨率成像能力與無損檢測特性,成為檢測過程的關鍵分析工具。下文,光子灣科技將詳解共聚焦顯微鏡檢測硅晶圓全流程:樣品前處理、設備參數設定、系統校準、三維掃描以及數據解析等環節,為半導體制造工藝優化提供科學依據。



#Photonixbay.

樣品處理與定位

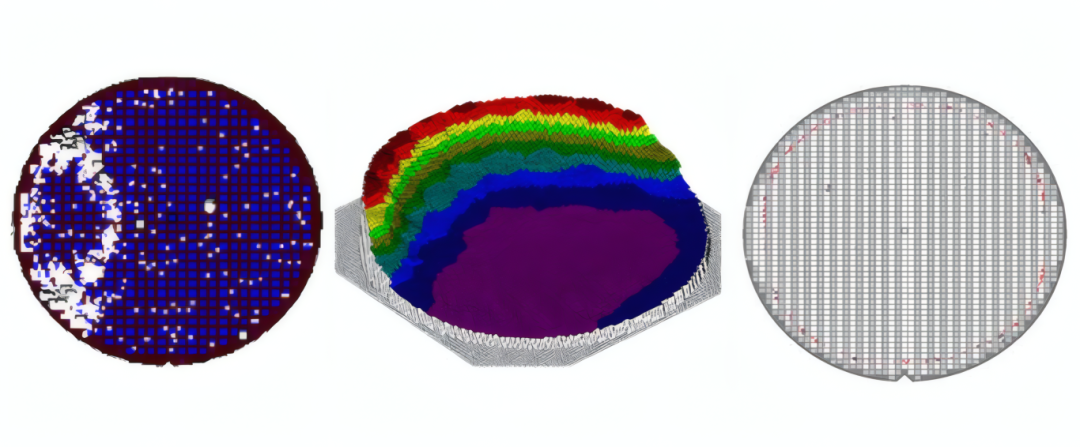

半導體硅晶圓表面污染與缺陷圖

待測硅晶圓需進行嚴格清潔處理,以避免表面污染物對檢測成像結果的干擾。常規清洗手段包括等離子與超純水超聲清洗,清洗后的晶圓需穩定固定于載物臺,通常借助真空吸附或?qū)S脢A具以降低振動引入的檢測偏差。若需對特定結構(如切割邊緣或微納區域)進行檢測,可采用光學定位或預標記方法實現精準定位,從而保障檢測的針對性。



#Photonixbay.

關鍵參數配置與優化

共聚焦顯微鏡的檢測精度取決于參數設置的合理性。由于硅材料對可見光具有較高的反射率,需結合檢測目標選擇合適的激光波長:短波長(如488 nm)有利于表面形貌的高分辨成像,而長波長(如633 nm)則適用于深層結構觀測或降低反射干擾。物鏡數值孔徑(NA)的選擇亦需謹慎:高NA物鏡(如100×油鏡)可提升橫向分辨率,但在存在較大高度差的區域,建議選用長工作距離物鏡。此外,針孔尺寸需在分辨率和信噪比之間取得平衡:較小的針孔可有效過濾雜散光,但也可能削弱信號強度,通常需借助預掃描過程進行精細調節。



#Photonixbay.

系統校準與掃描策略

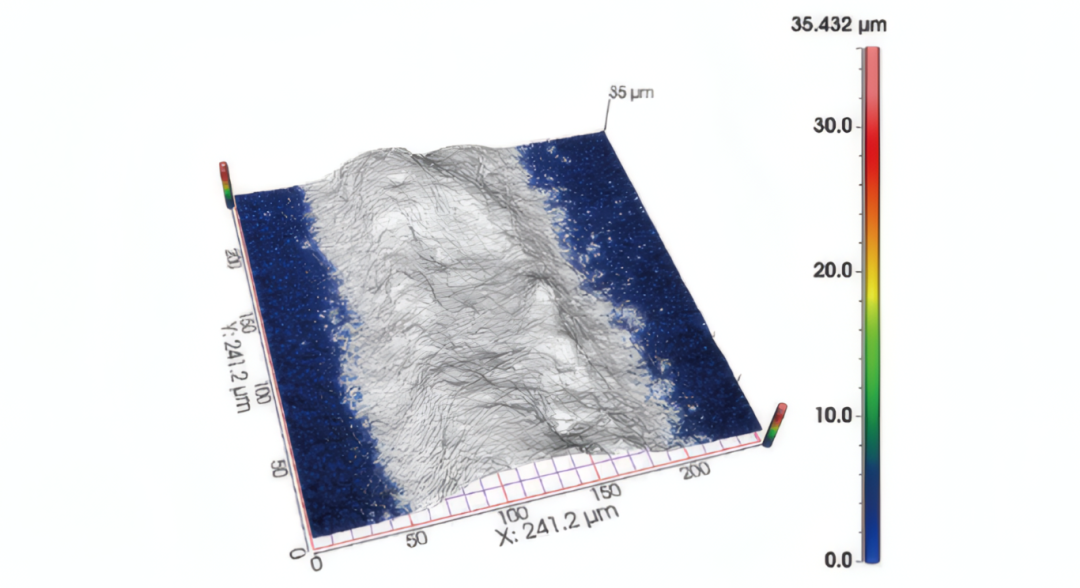

共聚焦顯微鏡1nmZ軸顯示分辨率

校準環節可保障共聚焦顯微鏡檢測數據的可靠性。Z軸線性度需使用標準臺階高度樣品進行校準,以避免厚度或形貌數據失真。自動對焦系統能夠快速定位樣品表面,特別適用于批量檢測中存在的晶圓高度不一致情況。完成校準后,應根據具體檢測需求設定掃描參數:橫向步長通常設為亞微米級(如0.1 μm)以捕捉細微結構;Z軸步進間隔則需依據表面起伏程度調整(如0.05 μm),間距過大會導致陡峭邊緣信息丟失。掃描速度也需結合實際場景權衡:高速模式適用于大范圍快速篩查高精度模式則用于關鍵區域的精細成像。



#Photonixbay.

三維成像與關鍵尺寸分析

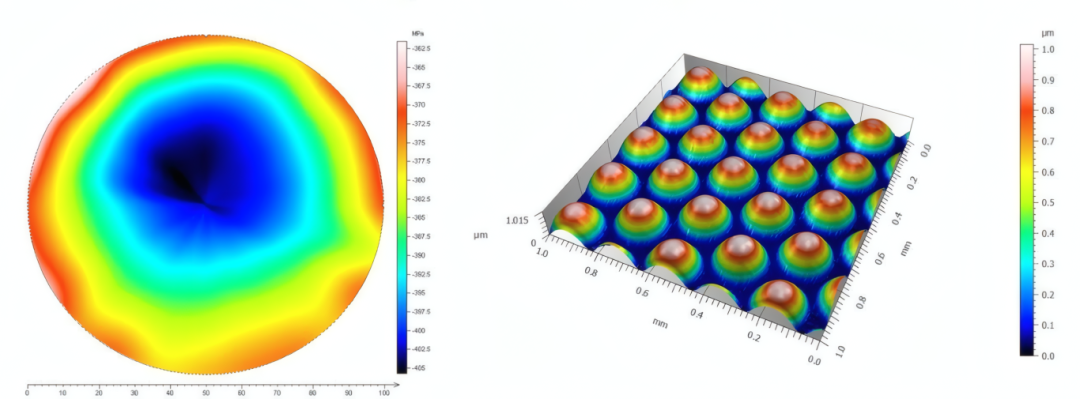

半導體硅晶圓三維成像檢測

掃描過程中,共聚焦顯微鏡通過逐層光學切片構建三維形貌數據。如針對切割晶圓邊緣可能出現的毛刺或傾斜問題,可通過三維重建技術精確測量側壁角度;線寬或溝槽深度等參數則需結合XY平面圖像Z軸剖面進行綜合分析。掃描完成后,利用專業分析軟件可提取粗糙度(Ra/Rz)、臺階高度、曲率等關鍵參數,并通過剖面線工具量化線寬或氧化層厚度。所得數據需與SEMI標準或設計圖紙進行比對,若發現尺寸偏差(如線寬偏窄或厚度不均),應及時反饋至切片或光刻前工序進行調整。



#Photonixbay.

檢測問題應對與工藝評估

針對硅片高反射率可能引發的信號過飽和現象,可通過適當降低激光功率或添加中性密度濾光片予以抑制。檢測環境的穩定性同樣重要,需避免溫漂與振動導致的圖像模糊或漂移。為評估工藝一致性,建議在晶圓中心、邊緣等多個區域采樣。

綜上,從樣品準備到數據分析,共聚焦顯微鏡晶圓尺寸檢測全流程中發揮著重要作用。通過合理配置設備參數、嚴格執行校準程序,并結合多維度數據解析。其突出優勢在于兼顧效率與精度——無需鍍膜或破壞樣品即可完成三維成像,尤其適用于產線快速抽檢??蔀?strong>半導體制造提供高可靠性的尺寸控制依據,從而有效提升芯片良率與產品性能。



#Photonixbay.

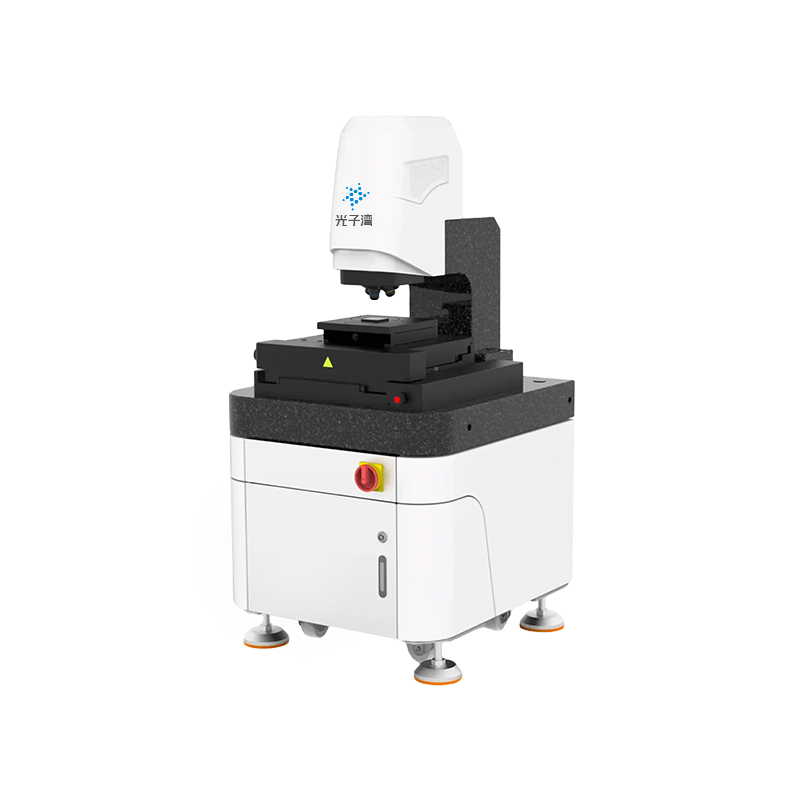

光子灣3D共聚焦顯微鏡

光子灣3D共聚焦顯微鏡是一款用于對各種精密器件及材料表面,可應對多樣化測量場景,能夠快速高效完成亞微米級形貌和表面粗糙度的精準測量任務,提供值得信賴的高質量數據。


超寬視野范圍,高精細彩色圖像觀察

提供粗糙度、幾何輪廓、結構、頻率、功能等五大分析技術

采用針孔共聚焦光學系統,高穩定性結構設計

提供調整位置、糾正、濾波、提取四大模塊的數據處理功能

光子灣共聚焦顯微鏡以原位觀察與三維成像能力,為精密測量提供表征技術支撐,助力從表面粗糙度與性能分析的精準把控,成為推動多領域技術升級的重要光學測量工具。

#共聚焦顯微鏡#三維形貌表征#3d顯微鏡#表面粗糙度#三維成像

感謝您本次的閱讀光子灣將持續為您奉上更多優質內容,與您共同進步。

*特別聲明:本公眾號所發布的原創及轉載文章,僅用于學術分享和傳遞行業相關信息。未經授權,不得抄襲、篡改、引用、轉載等侵犯本公眾號相關權益的行為。內容僅供參考,如涉及版權問題,敬請聯系,我們將在第一時間核實并處理。
