該DRV8835為相機、消費類產品、玩具和其他低壓或電池供電的運動控制應用提供集成電機驅動器解決方案。該器件具有兩個 H 橋驅動器，可驅動兩個直流電機或一個步進電機，以及螺線管等其他設備。每個模塊的輸出驅動器模塊由配置為 H 橋的 N 溝道功率 MOSFET 組成，用于驅動電機繞組。內部電荷泵產生柵極驅動電壓。

該DRV8835每個H橋提供高達1.5A的輸出電流，在0 V至11 V的電機電源電壓和2 V至7 V的器件電源電壓下工作。
*附件：drv8835.pdf

PHASE/ENABLE 和 IN/IN 接口與行業標準設備兼容。

提供內部關斷功能，用于過流保護、短路保護、欠壓鎖定和過熱。

該DRV8835采用微型 12 引腳 WSON 封裝（環保：RoHS 且無 Sb/Br）。

特性

• 雙 H 橋電機驅動器
  • 能夠驅動兩個直流電機或一個步進電機
  • 低 MOSFET 導通電阻：
    HS + LS 305 mΩ
• 每個 H 橋的最大驅動電流為 1.5A
• 配置電橋并聯以實現 3A 驅動電流
• 獨立的電機和邏輯電源引腳：
  • 0V 至 11V 電機工作電源電壓
  • 2V至7V邏輯電源電壓
• 獨立的邏輯和電機電源引腳
• 靈活的PWM或PHASE/ENABLE接口
• 低功耗睡眠模式，最大電源電流為 95nA
• 微型 2.00 mm × 3.00 mm WSON 封裝

參數

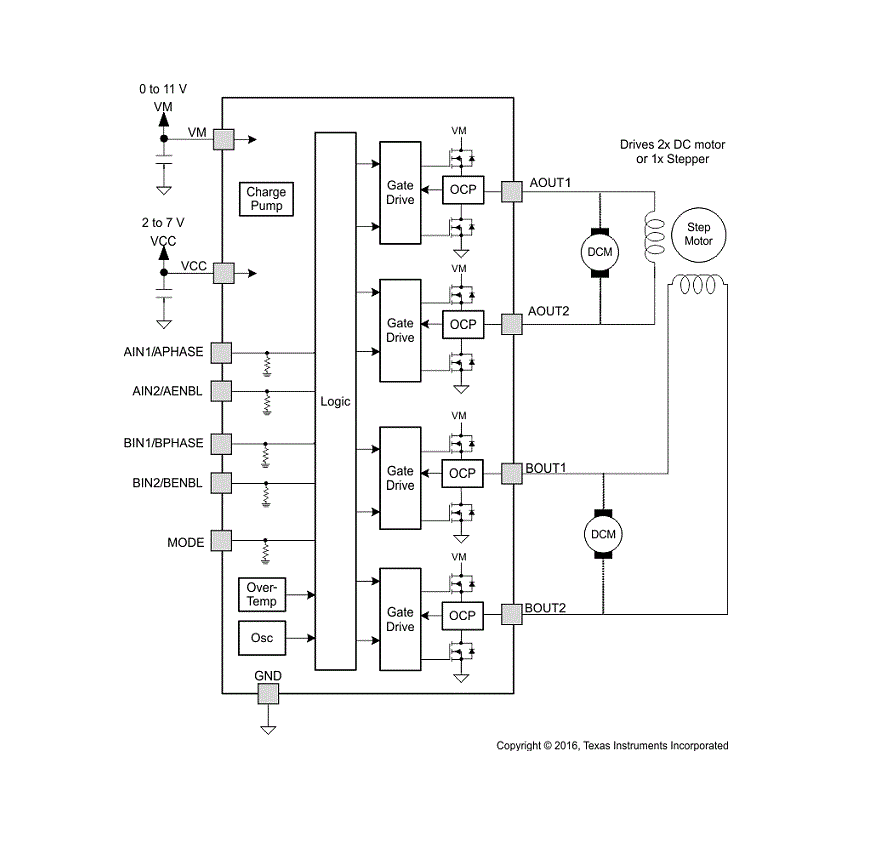

方框圖

?1. 產品概述?

DRV8835是德州儀器（TI）推出的雙H橋電機驅動IC，專為相機、消費電子、玩具等低電壓或電池供電的運動控制應用設計。

• ?核心特性?：
  • ?雙H橋架構?：每橋支持1.5A連續電流（并聯模式下可達3A），MOSFET導通電阻低至305mΩ（HS+LS）。
  • ?寬電壓范圍?：
    • 電機供電電壓（VM）：0V至11V
    • 邏輯供電電壓（VCC）：2V至7V
  • ?靈活控制接口?：支持PWM或PHASE/ENABLE模式，兼容行業標準設備。
  • ?低功耗睡眠模式?：靜態電流低至95nA（典型值）。
  • ?小型封裝?：2mm×3mm WSON-12（帶散熱焊盤）。

?2. 關鍵參數與保護機制?

• ?電氣性能?：
  • ?輸出電流?：每橋1.5A連續（峰值2.2A，5V/25°C）。
  • ?PWM頻率?：最高250kHz（外部輸入）。
• ?保護功能?：
  • ? 過流保護（OCP） ?：3.5A觸發閾值，1μs消隱時間，1ms自動恢復。
  • ? 熱關斷（TSD） ?：160°C觸發，冷卻后自動重啟。
  • ? 欠壓鎖定（UVLO） ?：VCC低于1.9V時關閉輸出。

?3. 工作模式詳解?

?3.1 PHASE/ENABLE模式?

• ?控制邏輯?：
  • xPHASE引腳設定電流方向，xENBL引腳啟用H橋。
  • 支持正向、反向、制動三種狀態。

?3.2 IN/IN模式?

• ?控制邏輯?：
  • 通過xIN1/xIN2直接控制H橋輸出狀態（高/低/高阻）。
  • 支持四象限操作（正轉、反轉、制動、滑行）。

?4. 典型應用設計?

• ?電機驅動配置?：
  • ?單電機模式?：獨立控制兩路直流電機。
  • ?并聯模式?：雙H橋并聯驅動單電機，電流能力提升至3A。
• ?布局建議?：
  • ?電源去耦?：VM和VCC引腳需就近放置0.1μF陶瓷電容。
  • ?散熱設計?：PCB需通過散熱焊盤和過孔優化熱傳導（RθJA=50.4°C/W）。

?5. 封裝與訂購信息?

• ?封裝選項?：
  • ?WSON-12?（2mm×3mm，帶裸露焊盤）。
• ?型號示例?：
  • DRV8835DSSR（卷帶包裝，3000片/卷）。

?文檔版本?：SLVSB18H（2016年8月修訂）
?配套資源?：評估模塊（DRV8835EVM）、參考設計（TIDA-01543）。

?總結?：DRV8835通過高集成度設計、靈活的接口選項及多重保護功能，為低電壓電機驅動提供緊湊高效的解決方案，尤其適合空間受限的便攜式設備。
