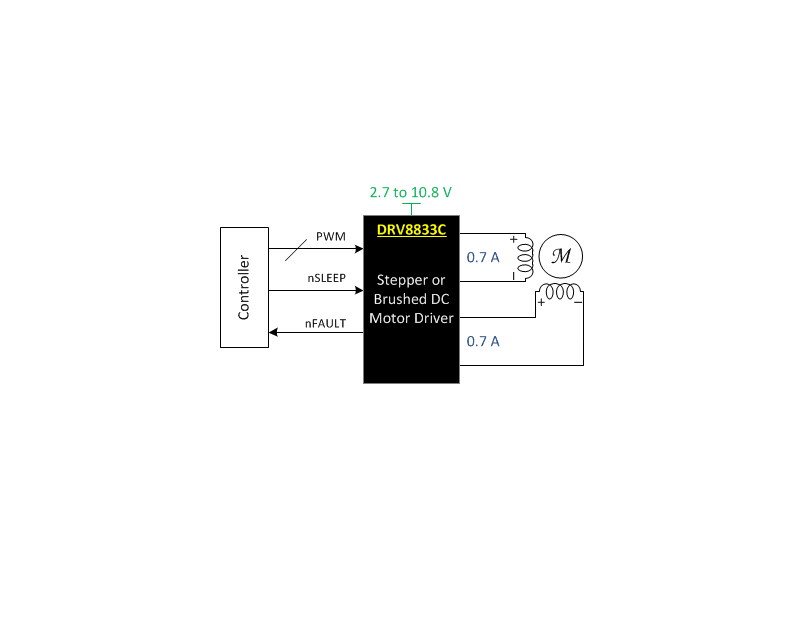

該DRV8833C為玩具、打印機和其他設備提供雙橋電機驅動器解決方案 機電一體化應用。

該器件有兩個 H 橋，可以驅動兩個直流有刷電機，一個雙極步進器 電機、電磁閥或其他感性負載。
*附件：drv8833c.pdf

每個H橋輸出由一對N溝道和P溝道MOSFET組成，具有 調節繞組電流的電路。通過正確的 PCB 設計，DRV8833C的每個 H 橋 可在 25°C 下連續驅動高達 700 mA RMS（或直流電），電壓M供應 5 五。該器件可支持每個電橋高達 1 A 的峰值電流。電流能力降低 略低的 VM電壓。

內部關斷功能帶有故障輸出引腳，用于過流 保護、短路保護、UVLO 和過熱。低功耗睡眠模式也是 提供。

特性

• 帶電流控制的雙 H 橋電機驅動器
  • 1 或 2 個直流電機或 1 個步進電機
  • 低導通電阻：HS + LS = 1735 mΩ
    （典型值，25°C）
• 輸出電流能力（在 V M = 5 V，25°C）
  • PWP （HTSSOP） 封裝
    • 0.7A RMS，每個 H 橋 1A 峰值
    • 并聯模式下的 1.4A RMS
  • RTE（QFN）封裝
    • 0.6A RMS，每個 H 橋 1A 峰值
    • 并聯模式下的 1.2A RMS
• 寬電源電壓范圍
  • 2.7 至 10.8 V
• 集成電流調節
• 簡單的脈寬調制 （PWM） 接口
• 1.6μA低電流睡眠模式（5 V時）
• 小封裝和封裝
  • 16 HTSSOP （PowerPAD?） 5.00 × 6.40 毫米
  • 16 QFN （PowerPAD） 3.00 × 3.00 毫米
• 保護功能
  • VM欠壓鎖定 （UVLO）
  • 過流保護 （OCP）
  • 熱關斷 （TSD）
  • 故障指示引腳 （nFAULT）

參數

方框圖

?1. 核心特性?

• ?驅動架構?：集成雙H橋，支持單/雙有刷直流電機或步進電機驅動，工作電壓范圍2.7-10.8V，典型導通電阻（HS+LS）1735 mΩ（25°C）。
• ?電流能力?：
  • HTSSOP封裝：?jiǎn)螛?.7A RMS/1A峰值，并聯模式1.4A RMS（5V/25°C）。
  • QFN封裝：?jiǎn)螛?.6A RMS/1A峰值，并聯模式1.2A RMS。
• ?控制接口?：PWM控制，集成20μs固定關斷時間的電流調節。
• ?低功耗模式?：睡眠模式電流僅1.6μA（5V）。
• ?保護機制?：
  • 欠壓鎖定（UVLO，閾值2.6V）
  • 過流保護（OCP，1A閾值）
  • 熱關斷（TSD，150°C觸發）
  • 故障指示引腳（nFAULT）。

?2. 關鍵功能?

• ?電流調節?：
  • 通過外部檢測電阻（xISEN）設置斬波電流，公式：
    ICHOP=200 mVRISENICHOP ? =RISEN?200mV?
  • 支持慢衰減模式（固定20μs關斷時間）。
• ?并聯模式?：雙H橋并聯可實現電流翻倍。
• ?工作模式?：
  • ?運行模式?：nSLEEP=1，全功能啟用。
  • ?睡眠模式?：nSLEEP=0，功耗降至1.6μA。

?3. 典型應用?

• ?適用場景?：POS打印機、安防攝像頭、機器人、電池供電玩具等。
• ?優勢?：
  • 寬電壓范圍（2.7-10.8V）適配電池供電場景。
  • 小封裝選項（HTSSOP 5×6.4mm/QFN 3×3mm）。
  • 內置電流檢測與保護功能簡化設計。

?4. 設計要點?

• ?布局建議?：
  • VM引腳需就近放置10μF陶瓷電容（耐壓≥VM）。
  • VINT引腳連接2.2μF/6.3V電容。
  • 散熱焊盤（PowerPAD）必須接地。
• ?關鍵參數?：
  • 檢測電阻（RISEN）選擇：例如目標電流200mA需1Ω電阻。
  • 輸入邏輯電平：低電平≤0.7V，高電平≥2.5V。

?5. 封裝與保護?

• ?封裝選項?：
  • HTSSOP-16（帶散熱焊盤）
  • QFN-16（3×3mm超小尺寸）
• ?保護特性?：
  • OCP故障后自動重試（1.4ms周期）。
  • 熱關斷后需溫度下降20°C恢復。

?總結?：DRV8833C是一款針對低電壓、小尺寸應用優化的雙H橋驅動器，適合需要精確電流控制的中低功率電機系統，尤其注重功耗與空間約束的場景。
