DRV11873是一款三相無傳感器電機驅動器，集成功率MOSFET，具有 驅動電流能力高達 1.5A 連續電流和 2A 峰值電流。DRV11873專為 低噪聲和低外部元件數量的風扇電機驅動應用。DRV11873內置 過流保護，無需外部電流檢測電阻。同步 整流工作模式提高了電機驅動器應用的效率。 DRV11873輸出 FG 和 RD，以通過漏極開路輸出指示電機狀態。150° 無傳感器 BEMF 為三相電機實施控制方案。DRV11873在 熱效率高的 16 引腳 TSSOP 封裝。工作溫度規定范圍為 –40°C 至 125°C。
*附件：drv11873.pdf

特性

• 輸入電壓范圍：5 至 16 V
• 6 個集成 MOSFET，具有 1.5A 連續
  輸出電流
• 總驅動器 H + L RDSON450 毫歐
• 無傳感器專有 BMEF 控制方案
• 150°換向
• 同步整流PWM作
• FG 和 RD 漏極開路輸出
• 5V LDO，用于外部使用，電流高達 20 mA
• PWM的在輸入范圍為 7 至 100 kHz
• 過流保護，通過外部電阻可調限制
• 鎖檢測
• 電壓浪涌保護
• UVLO的
• 熱關斷

參數

方框圖

?1. 產品概述?

DRV11873是德州儀器（TI）推出的三相無傳感器BLDC電機驅動IC，集成6個MOSFET，專為風扇電機驅動設計（如服務器/家電冷卻風扇）。

• ?核心特性?：
  • ?電壓范圍?：5V至16V輸入，連續輸出電流1.5A（峰值2A）。
  • ?高效驅動?：同步整流PWM操作，總MOSFET導通電阻450mΩ。
  • ?無傳感器控制?：采用150° BEMF（反電動勢）檢測技術，無需霍爾傳感器。
  • ?保護功能?：過流保護（可調閾值）、鎖轉子檢測、電壓浪涌保護、欠壓鎖定（UVLO）及熱關斷（TSD）。
  • ?輔助輸出?：提供FG（頻率發生器）和RD（鎖狀態）開漏輸出，支持電機狀態監控。
  • ?集成5V LDO?：可為外部電路提供20mA電流。

?2. 關鍵功能與參數?

• ?速度控制?：
  • 通過PWMIN引腳（7-100kHz PWM信號）或調節VCC電壓實現線性調速。
  • 電機轉速與PWM占空比/VCC電壓近似正比（典型曲線見文檔圖7-10）。
• ?鎖轉子保護?：
  • 檢測時間：FS=1時1.25s，F(xiàn)S=0時0.625s；觸發后暫停驅動并自動恢復。
• ?熱性能?：
  • 工作結溫：-40°C至125°C，熱阻RθJA=39.4°C/W（需優化PCB散熱設計）。

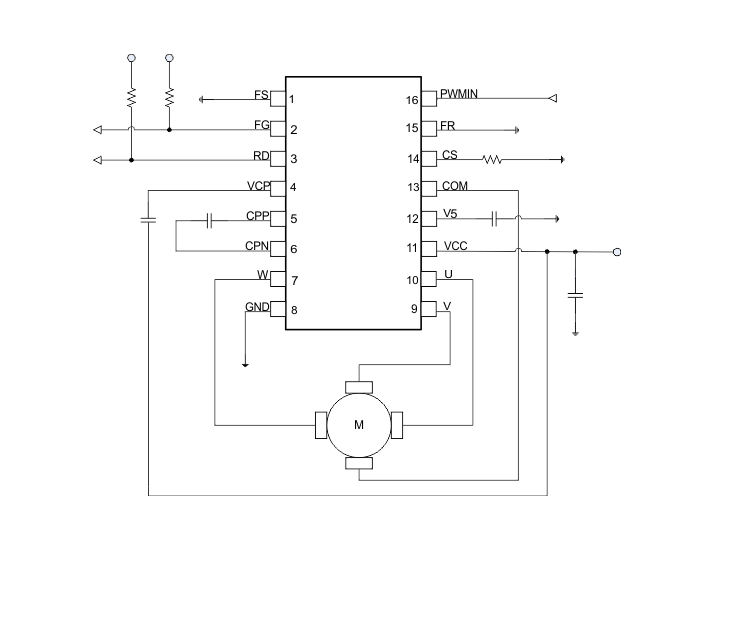

?3. 典型應用設計?

• ?外圍電路?：僅需5個外部元件（10μF VCC電容、3.3kΩ RCS電阻等）。
• ?布局建議?：
  • 電源電容靠近VCC/GND引腳，大面積鋪地連接散熱焊盤（PowerPAD?）。
  • 電機相位線（U/V/W）走線加粗以降低阻抗（參考文檔圖17）。
• ?電機兼容性?：
  • FS引腳設置（高/低電平）適配高低速電機繞組參數。

?4. 封裝與訂購信息?

• ?封裝?：HTSSOP-16（4.4mm×5mm，帶PowerPAD?）。
• ?型號示例?：
  • DRV11873PWPR（卷帶包裝，2000片/卷）。

?總結?：DRV11873通過高集成度設計、無傳感器控制及多重保護機制，為風扇電機提供高效、低噪聲的驅動解決方案，適用于家電、服務器冷卻等場景。
