DRV835x 系列器件是高度集成的柵極驅動器，適用于三相無刷直流 （BLDC） 電機應用。這些應用包括 BLDC 電機的磁場定向控制 （FOC）、正弦電流控制和梯形電流控制。這些器件型號提供可選的集成電流分流放大器以支持不同的電機控制方案，以及用于為柵極驅動器或外部控制器供電的降壓穩壓器。
*附件：drv8353r.pdf

DRV835x 使用智能柵極驅動 （SGD） 架構來減少 MOSFET 壓擺率控制和保護電路通常所需的外部元件數量。SGD 架構還優化了死區時間以防止擊穿情況，通過 MOSFET 壓擺率控制靈活地降低電磁干擾 （EMI），并通過 V 防止柵極短路情況GS的顯示器。強大的柵極下拉電路有助于防止不必要的 dV/dt 寄生柵導通事件

支持各種PWM控制模式（6x、3x、1x和獨立），以便與外部控制器進行簡單接口。這些模式可以減少控制器對電機驅動器PWM控制信號所需的輸出數量。該系列器件還包括 1x PWM 模式，用于使用內部模塊換向表對 BLDC 電機進行簡單的傳感器梯形控制。

特性

• 9 至 100V，三重半橋柵極驅動器
  • 可選集成降壓穩壓器
  • 可選三重低側電流分流放大器
• 智能門驅動架構
  • 可調節壓擺率控制，實現 EMI 性能
  • VGS的握手和最小死區時間插入，以防止擊穿
  • 50 mA 至 1 A 峰值源電流
  • 100mA 至 2A 峰值灌電流
  • 通過強下拉緩解 dV/dt
• 集成柵極驅動器電源
  • 高側倍增器電荷泵用于 100% PWM 占空比控制
  • 低側線性穩壓器
• 集成LM5008A降壓穩壓器
  • 6 至 95V 工作電壓范圍
  • 2.5 至 75V、350 mA 輸出能力
• 集成三電流分流放大器
  • 可調增益 （5、10、20、40 V/V）
  • 雙向或單向支持
• 6x、3x、1x 和獨立 PWM 模式
  • 支持 120° 傳感器作
• 提供 SPI 或硬件接口
• 低功耗睡眠模式（V 時為 20 μA 虛擬機 = 48-V）
• 集成保護功能
  • VM 欠壓鎖定 （UVLO）
  • 柵極驅動電源欠壓 （GDUV）
  • MOSFET VDS過流保護 （OCP）
  • MOSFET 擊穿預防
  • 柵極驅動器故障 （GDF）
  • 熱警告和關斷 （OTW/OTSD）
  • 故障狀態指示器 （nFAULT）

參數

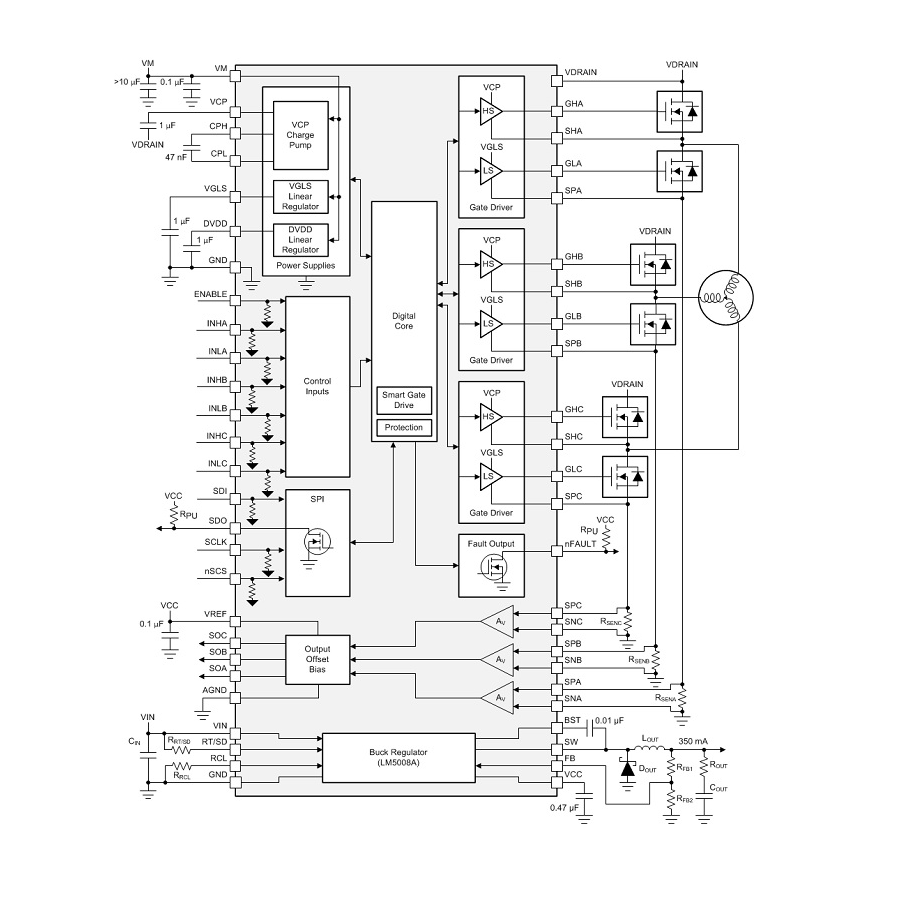

方框圖

?1. 核心特性?

• ?電壓范圍?
  • ? 柵極驅動電源（VM） ?：9-75V
  • ? MOSFET漏極檢測（VDRAIN） ?：7-100V
• ?集成功能?
  • 三重半橋柵極驅動器
  • 可選集成降壓穩壓器（DRV8350R/DRV8353R，350mA輸出）
  • 可選三重低側電流檢測放大器（DRV8353/DRV8353R，增益5/10/20/40 V/V）
• ?智能柵極驅動架構?
  • 可調壓擺率控制（50mA-1A源電流，100mA-2A灌電流）
  • 防直通死區時間插入
  • dV/dt寄生導通抑制
• ?保護機制?
  • 欠壓鎖定（UVLO）、柵極驅動故障（GDF）
  • MOSFET VDS過流保護（OCP）、熱警告/關斷（OTW/OTSD）
  • 故障指示引腳（nFAULT）

?2. 關鍵參數?

?3. 典型應用?

• ?電機驅動?：BLDC電機（電動車、無人機、工業機器人）
• ?電源工具?：電鉆、割草機
• ?消費電子?：風扇、泵

?4. 功能模式?

• ?6x PWM模式?：獨立控制高/低側MOSFET，支持高阻態。
• ?3x PWM模式?：簡化控制邏輯，INHx控制開關，INLx使能高阻態。
• ?1x PWM模式?：單PWM輸入+霍爾傳感器實現BLDC六步換向。
• ?獨立模式?：高/低側完全獨立控制（適用于螺線管等負載）。

?5. 保護功能?

• ?實時監測?：通過nFAULT引腳輸出故障狀態。
• ?多重策略?：
  • VDS過流支持4種處理模式（鎖存關閉/自動重試/僅報告/禁用）
  • 熱警告（140°C預警）與關斷（175°C觸發）
  • 柵極短路檢測（VGS握手）

?6. 設計資源?

• ?布局建議?：
  • VM引腳需并聯0.1μF陶瓷電容+10μF電解電容。
  • 電荷泵需47nF X7R電容（CPH-CPL間）。
• ?熱管理?：推薦使用帶散熱焊盤的HTSSOP封裝。
