DRV8305器件是用于三相電機驅動應用的柵極驅動器IC。該器件提供三個高精度和溫度補償?shù)陌霕?a target="_blank">驅動器，每個驅動器都能夠驅動高側和低側N溝道MOSFET。電荷泵驅動器支持100%占空比和低壓工作。該器件可承受高達 45V 的負載突降電壓。

DRV8305 器件包括三個雙向電流分流放大器，用于精確的低側電流測量，支持可變增益設置和可調節失調基準電壓源。
*附件：drv8305.pdf

DRV8305器件具有集成穩壓器（3.3V 或 5V），可支持 MCU 或其他系統電源要求。穩壓器可直接與標準LIN物理接口連接，以實現低系統待機和睡眠電流。

柵極驅動器在切換時使用自動握手以防止電流擊穿。V 型DS對高側和低側MOSFET進行精確檢測，以保護外部MOSFET免受過流情況的影響。SPI提供詳細的故障報告、診斷和器件配置，例如電流分流放大器的增益選項、單個MOSFET過流檢測和柵極驅動壓擺率控制。

特性

• 4.4V 至 45V 工作電壓
• 1.25A 和 1A 峰值柵極驅動電流
• 可編程高側和低側壓擺率控制
• 電荷泵柵極驅動器，占空比為100%
• 三個集成電流分流放大器
• 集成50 mA LDO（3.3 V和5 V選項）
• 3-PWM 或 6-PWM 輸入控制，最高可達 200 kHz
• 單PWM模式換向能力
• 支持 3.3V 和 5V 數字接口
• 用于設備設置和故障報告的串行外設接口 （SPI）
• 熱增強型 48 引腳 HTQFP
• 保護特點：
  • 故障診斷和 MCU 看門狗
  • 可編程死區時間控制
  • MOSFET 擊穿預防
  • MOSFET VDS過流監視器
  • 柵極驅動器故障檢測
  • 反向電池保護支持
  • 跛行家庭模式支持
  • 過熱警告和關機

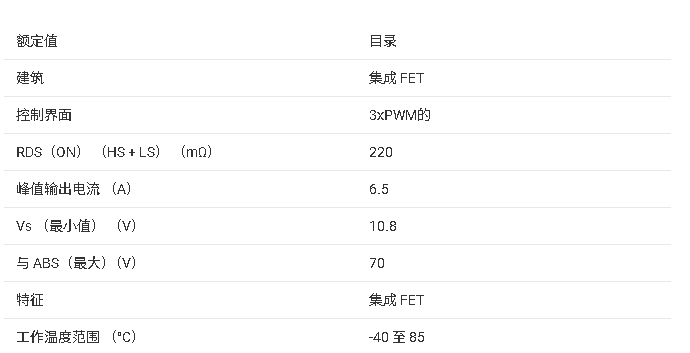

參數

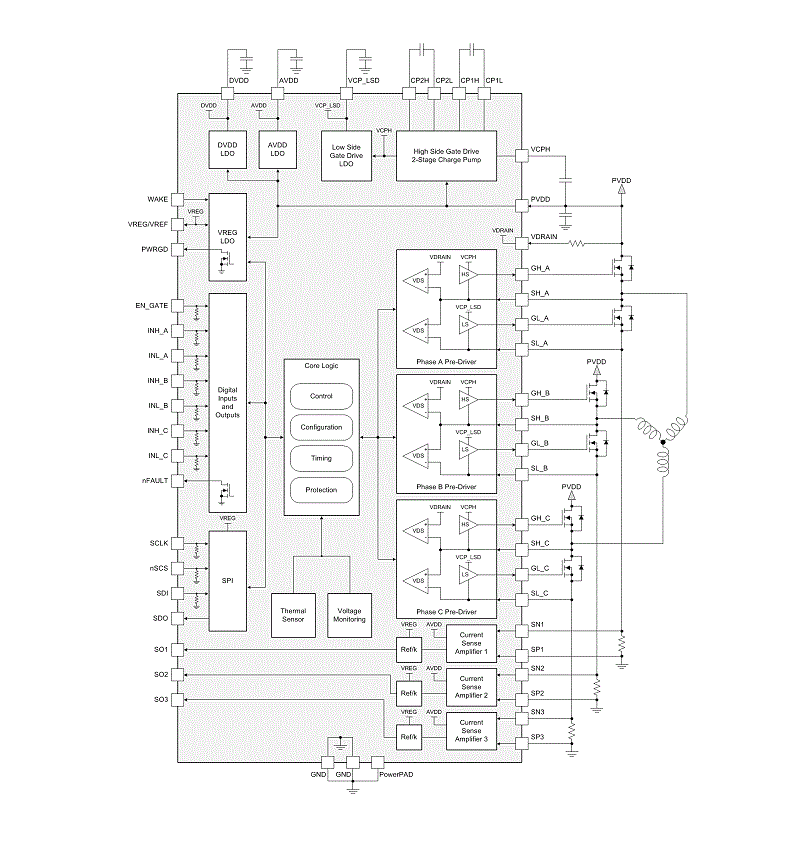

方框圖

?1. 核心特性?

• ?驅動架構?：集成三相半橋柵極驅動器，支持BLDC/PMSM電機驅動，內置電荷泵（支持100%占空比）和低邊電流檢測放大器。
• ?關鍵參數?：
  • ?電壓范圍?：4.4V至45V寬輸入，耐受負載突降電壓。
  • ?柵極驅動電流?：可編程高/低邊峰值電流（高邊1.25A/低邊1A），支持斜率控制。
  • ?集成功能?：3個雙向電流檢測放大器（增益10/20/40/80 V/V可選）、50mA LDO（3.3V/5V可選）。
• ?保護機制?：
  • MOSFET VDS過流監測、柵極驅動故障檢測、欠壓/過壓保護（PVDD/VCPH）。
  • 熱關斷（OTSD）、反向電池保護支持、故障診斷SPI報告。

?2. 控制與接口?

• ?輸入模式?：
  • ?6-PWM?：獨立控制每相高低邊MOSFET。
  • ?3-PWM?：高邊PWM輸入，低邊自動互補輸出（可調死區時間）。
  • ?1-PWM?：單PWM+3 GPIO實現六步換相，支持主動/二極管續流模式。
• ?SPI配置?：可編程參數包括柵極驅動電流、死區時間、VDS保護閾值、放大器增益等。

?3. 典型應用?

• ?工業設備?：電動工具、工業自動化、泵類。
• ?消費電子?：機器人、RC玩具、CPAP呼吸機。
• ?其他?：醫療設備、三相電機驅動系統。

?4. 保護功能?

• ?實時監測?：
  • ?VDS過流?：通過MOSFET導通電阻檢測，閾值可調（0.06V至2.13V）。
  • ?溫度保護?：多級預警（105°C/125°C/135°C標志）及150°C關斷。
  • ?電源故障?：PVDD欠壓鎖定（UVLO）、VCPH電荷泵電壓監控。
• ?故障響應?：支持鎖存關斷或僅報告模式，通過nFAULT引腳和SPI寄存器反饋。

?5. 設計要點?

• ?布局建議?：
  • 高頻路徑（如GHx/SHx）需最小化環路面積。
  • 電源去耦：PVDD需4.7μF陶瓷電容+VCPH 2.2μF電容。
• ?功率計算?：
  • 柵極驅動RMS電流 ≈ MOSFET Qg × 開關頻率 × 相數。
  • VDS保護閾值 = MOSFET RDS(on) × 目標限流值。

?6. 封裝與版本?

• ?封裝?：48引腳HTQFP（7mm×7mm），帶PowerPAD散熱焊盤。
• ?型號選項?：
  • DRV83053：集成3.3V LDO。
  • DRV83055：集成5V LDO。
  • DRV8305N：無LDO，僅參考電壓輸出。

?總結?：DRV8305是一款高集成度電機驅動器，適用于需寬電壓、高精度電流檢測及靈活保護的場景，其可編程特性顯著簡化系統設計。
