一、 引言：算力時代的電源革命

1.1 AI大模型驅動的算力需求浪潮

當前，人工智能（AI）大模型的快速迭代與廣泛應用正在催生一場史無前例的算力需求浪潮。隨著模型參數從千億級向萬億級乃至更高規模邁進，對底層算力基礎設施的依賴性也呈指數級增長。根據《中國算力發展指數白皮書》，算力已成為數字經濟時代的核心生產力，每投入1元錢的算力，預計將帶動3至4元的GDP增長，其戰略價值不言而喻 。

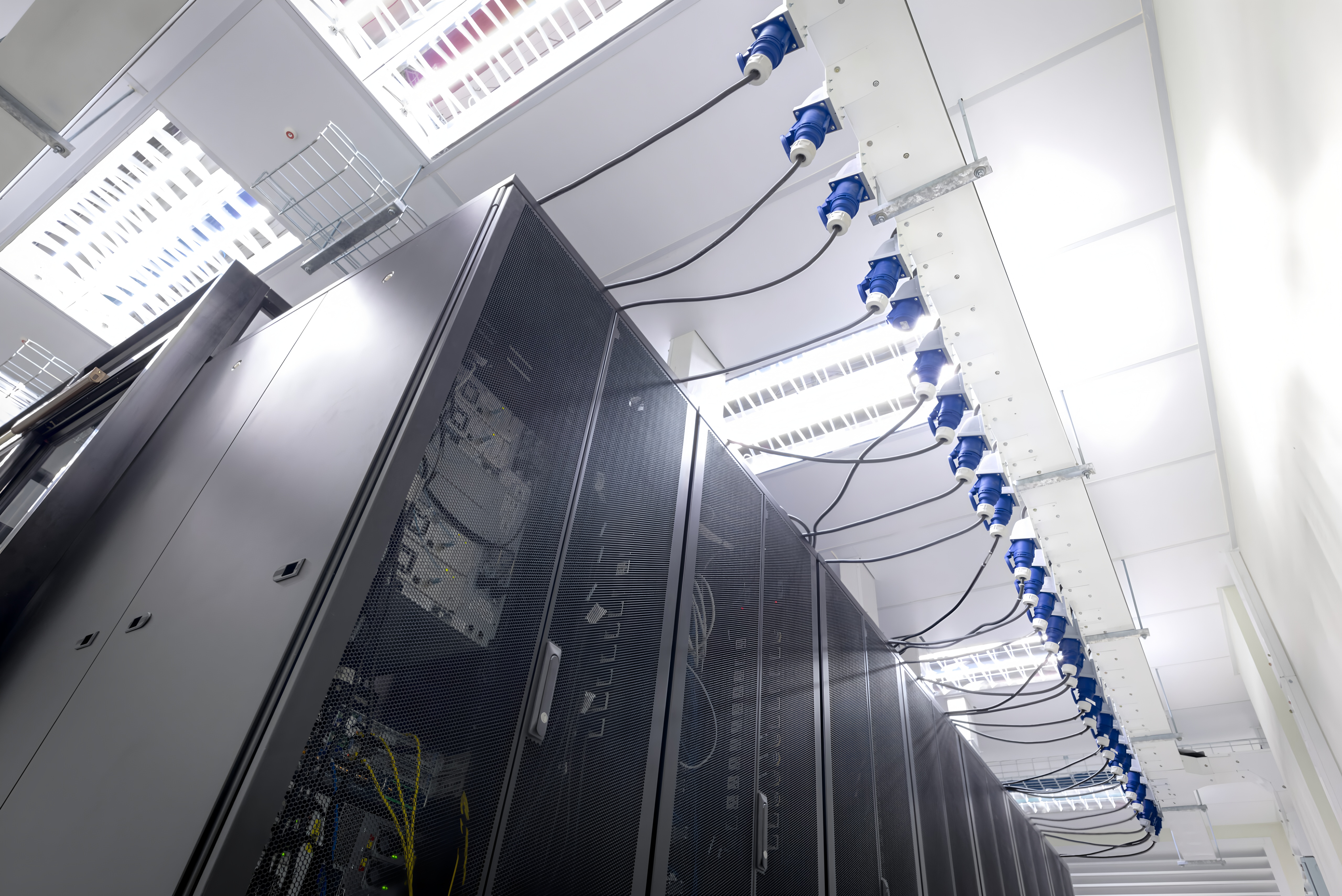

這一趨勢對數據中心和服務器電源（PSU）系統提出了前所未有的挑戰。AI大模型的訓練和推理需要龐大的智算集群化（如E級智算中心）支持，同時隨著模型向邊緣和終端延伸，算力布局又呈現泛在化的趨勢 。這直接導致了數據中心總功耗和單機柜功率密度的爆炸式增長，對電源設計從根本上提出了新的要求。

在這一背景下，電源系統的核心挑戰已不再僅僅是“能否提供足夠的功率”，而是“如何以極高的效率和功率密度來提供海量算力”。浪費的每一瓦電能都將轉化為熱量耗散，這不僅直接增加了數據中心的運營成本，也加劇了碳排放，與全球可持續發展目標背道而馳 。衡量電源優劣的指標也因此發生了范式轉變。傳統的額定功率已不再是唯一標準，取而代之的是包含效率、功率密度和PUE（Power Usage Effectiveness）在內的綜合指標體系 。PUE值是衡量數據中心能效的關鍵指標，其平均值約為1.67，這意味著設施每消耗1.67瓦電能，僅有1瓦被輸送給IT設備，其余近40%的電能被浪費 。因此，電源效率的每一分提升，都將直接降低PUE，帶來可觀的運營成本和碳排放削減。

1.2 算力電源PSU的核心需求洞察

面對AI時代的嚴苛挑戰，現代算力電源PSU必須滿足以下核心需求：

功率密度：隨著AI服務器機柜功率密度的持續上升，單個電源模塊需要在有限的1U或2U機架空間內輸出高達2-4kW甚至更高的功率 。這要求電源內部的磁性元件和無源器件的體積必須大幅減小，以實現更高的處理能力密度 。

系統效率：AI負載的復雜性和動態性要求電源在整個功率需求范圍內，特別是輕載和瞬態響應下，都必須保持盡可能高的效率 。這不僅是為了降低功耗，更是為了減少發熱，因為浪費的能量會直接轉化為熱量。

熱管理：高功率密度伴隨巨大的熱量產生，對散熱提出了嚴峻挑戰 。電源本身作為主要熱源之一，其內部功耗必須降到最低。此外，電源設計還需前瞻性地兼容新興的液冷技術，以適應未來數據中心的散熱架構 。

智能控制與通信：傳統模擬控制解決方案已無法應對AI市場快速增長的電源需求?，F(xiàn)代電源系統需要高度智能化，并與主CPU/GPU/TPU之間建立通信（如通過PMBus協議），以實現實時遙測、精確控制、故障預測與保護等功能 。

二、 先進電源拓?fù)洌焊吖β拭芏扰c高效率的基石

2.1 傳統AC-DC兩級拓?fù)涞木窒扌?/p>

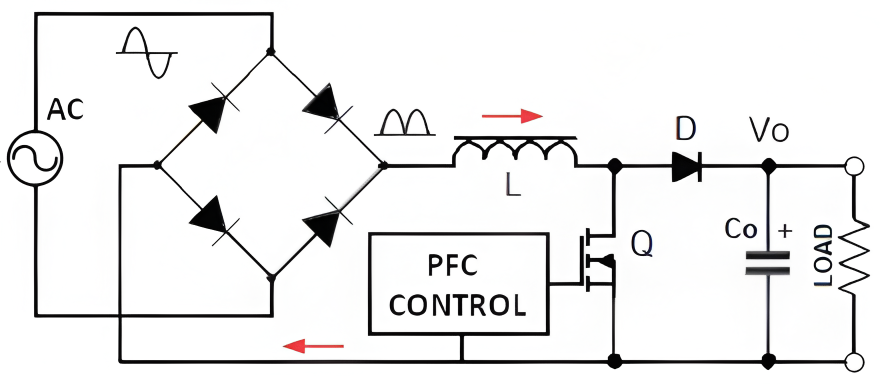

在AI算力時代之前，主流的AC-DC電源架構通常采用傳統的兩級拓?fù)洌呵岸藶锽oost PFC（功率因數校正）級，后端為隔離式DC-DC級（如半橋LLC或移相全橋）。這種架構成熟可靠，但在面對AI服務器的高效率、高功率密度需求時，其固有局限性愈發凸顯 。

主要瓶頸在于前端的橋式整流器。在工頻交流輸入下，整流器中的二極管會產生持續的傳導損耗，在高功率應用中，這部分損耗成為限制系統整體效率提升的“阿喀琉斯之踵”。此外，由于傳統硅（Si）器件在更高頻率下的開關損耗急劇增加，難以有效減小磁性元件的體積，導致功率密度難以突破瓶頸 。

2.2 前端拓?fù)洌簾o橋圖騰柱PFC的崛起與SiC的必然性

為了克服傳統拓?fù)涞木窒?，無橋圖騰柱PFC（Totem-Pole PFC）拓?fù)鋺?yīng)運而生。其核心思想是取代傳統的二極管橋，將整流和升壓功能集成到兩個開關支路中 。一個“慢速支路”采用工頻（50-60Hz）切換，主要負責輸入電壓的極性整流；而另一個“快速支路”則在極高頻率（約100kHz）下進行PWM切換，完成電流整形和電壓提升 。這種架構通過消除傳統整流橋的持續壓降，顯著降低了傳導損耗，從而大幅提升了前端的轉換效率。

盡管無橋圖騰柱拓?fù)涞母拍钤缭诙嗄昵熬捅惶岢?，但由于一個“致命缺陷”的存在，其大規模商業化應用一直受限。這個缺陷就是傳統Si MOSFET體二極管嚴重的反向恢復問題 。在高頻開關過程中，MOSFET的體二極管會進入反向恢復狀態，產生巨大的反向恢復電流和損耗，不僅導致效率低下，更可能引發器件的熱失效和損壞。這種固有的物理特性使得傳統硅器件無法在高頻下安全、高效地實現無橋圖騰柱拓?fù)洹?

正是因為這一“致命缺陷”，以碳化硅（SiC）為代表的第三代半導體器件，成為了無橋圖騰柱PFC拓?fù)涞谋厝贿x擇。SiC MOSFET憑借其近乎為零的反向恢復電荷（Qrr?）和極快的恢復時間，完美解決了這一問題，使得無橋圖騰柱PFC在高頻下變得高效且可靠。這正是SiC在前端拓?fù)渲胁豢苫蛉钡臎Q定性價值 。

為進一步優化性能，交錯并聯（Interleaving）技術常被應用于無橋圖騰柱PFC。該技術通過將多個無橋PFC級并聯工作，并進行相移，來有效減小輸入和輸出電流的紋波 。這不僅能減小前端EMI濾波器和后端母線電容的體積，延長電容壽命，還能將總功率分?jǐn)偟蕉鄠€模塊上，從而降低單顆器件的電流應力，簡化散熱設計，與AI服務器的模塊化和集群化需求高度契合 。

2.3 后級拓?fù)洌篖LC諧振變換器的高效之選

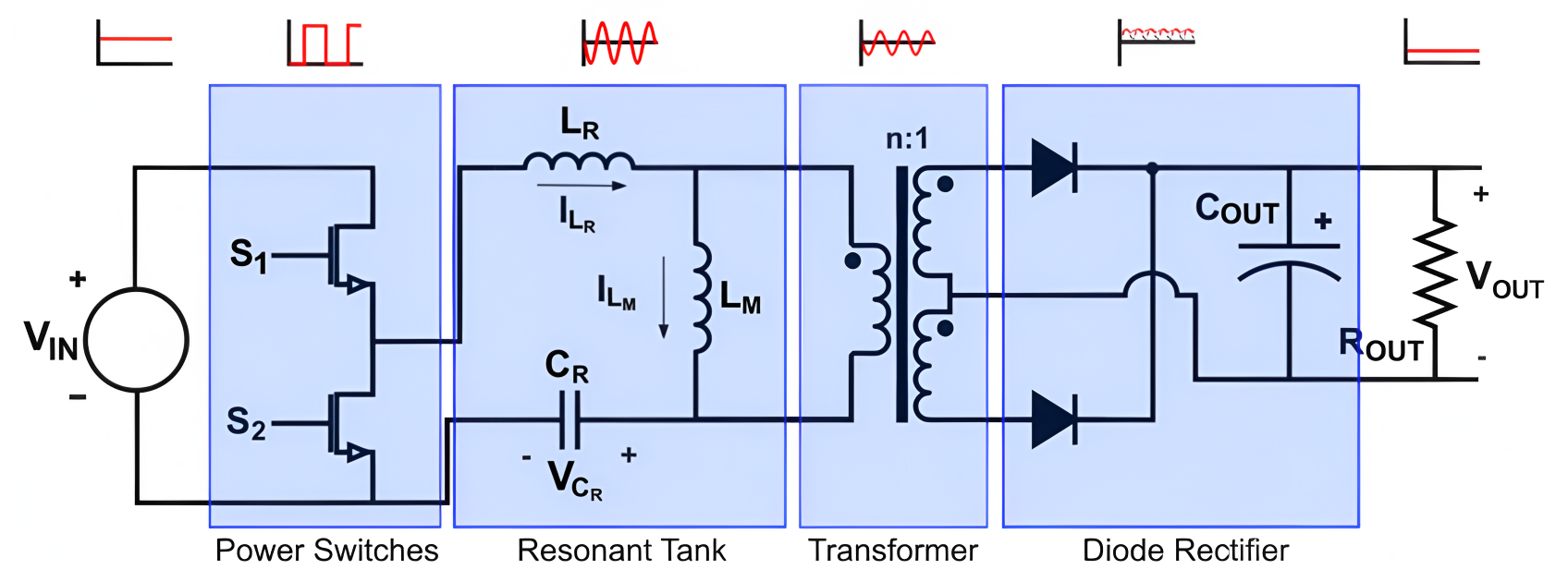

LLC諧振變換器是后級DC-DC拓?fù)渲械闹髁鬟x擇。其核心優勢在于利用諧振腔（由諧振電感、變壓器和電容組成）實現主開關管的零電壓開關（ZVS）和副邊整流二極管的零電流開關（ZCS） 。這種“軟開關”特性極大地降低了開關損耗，使其能夠在高頻、高功率密度和寬負載范圍內維持極高的轉換效率，優于傳統的硬開關拓?fù)?。

LLC拓?fù)涞牧硪淮髢?yōu)勢是其獨特的磁性元件集成能力。變壓器、諧振電感和勵磁電感可以被集成到單個磁性結構中，從而節省PCB面積和成本，并簡化電磁兼容（EMC）設計 。對于AI服務器的高功率需求，通常會選擇全橋拓?fù)涠前霕蛲負?，因為它能減少變壓器所需的匝數比和銅損，且與前端的無橋圖騰柱PFC可以完美匹配，形成完整的高效高功率密度架構 。

三、 SiC MOSFET的核心價值：賦能先進拓?fù)涞囊?/p>

3.1 SiC材料的物理特性與顛覆性優勢

SiC MOSFET之所以能夠成為先進電源拓?fù)涞暮诵?，源于其在材料物理特性上對傳統硅（Si）的根本性超越。通過對關鍵參數的比較，可以清晰地看到其顛覆性優勢：SiC的帶隙能量是Si的3倍，擊穿電場強度是Si的10倍，熱導率是Si的3倍，電子飽和速度是Si的2倍 。這些并非孤立的優勢，而是一個相互增強的生態系統，共同賦能系統級的性能提升。

高擊穿電場強度使得在相同耐壓等級下，SiC器件的漂移區可以做得更薄，從而大幅降低單位面積的導通電阻（RDS(on)?）。

低導通電阻減少了傳導損耗，直接提高了轉換效率。

作為一種單極性器件，SiC MOSFET在開關過程中僅依賴多數載流子（電子）的漂移，因此不存在雙極性器件（如IGBT）因少數載流子復合而產生的“拖尾電流” 。這一特性使得SiC的關斷損耗極低，是其實現超高速開關的先決條件。

高電子飽和速度和低寄生電容（Coss?,Crss?）使得SiC器件能夠以極高的頻率進行開關 。

高開關頻率帶來了連鎖反應。根據電磁感應定律U=N?Ae??ΔB?f，在給定的電壓下，工作頻率越高，所需的磁芯截面積（Ae?）和線圈匝數（N）就越小 。這就使得變壓器和電感器等體積最大的無源元件得以實現極限小型化 。

高熱導率和導通電阻隨溫度升高而略微上升的特性（PTC特性），簡化了散熱設計。特別是PTC特性，使得多個器件在并聯工作時能夠天然地實現均流，簡化了高功率設計中的熱管理 。

所有這些優勢的綜合作用，最終在系統層面實現了體積和重量的顯著降低，并減少了冷卻需求，從而帶來了超越SiC器件本身更高價格的系統級成本節約 。

3.2 SiC MOSFET在無橋PFC中的決定性作用

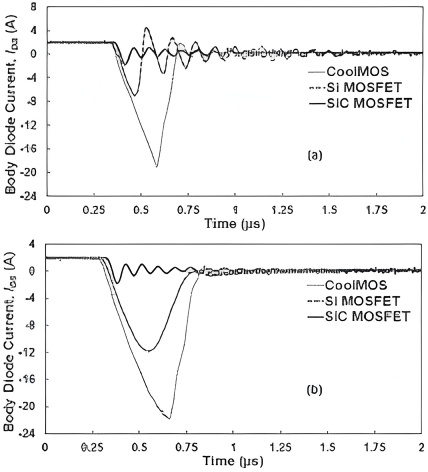

SiC MOSFET在無橋PFC拓?fù)渲械暮诵膬r值在于其對“反向恢復”問題的徹底解決。其體二極管擁有幾乎為零的反向恢復電荷（Qrr?），且恢復時間極短 。這使得快支路中的SiC開關在硬開關應用中能夠高效工作，避免了傳統Si器件所固有的巨大反向恢復損耗和潛在的熱失效風險 。研究和產品數據也證實了這一點，例如BASiC半導體的B3M013C120Z和B3M020120ZL等產品，其關斷能量（ Eoff?）在高溫下的典型值依然很低，且其體二極管性能已足夠出色，盡管搭配外部SiC肖特基二極管（SBD）可實現進一步優化 。

此外，SiC的高頻開關能力使得無橋PFC能夠在100kHz甚至更高頻率下穩定運行，這直接導致了升壓電感體積的大幅縮小，是實現高功率密度設計的關鍵 。

3.3 在LLC諧振變換器中的核心價值

在LLC諧振變換器中，SiC MOSFET的核心價值體現在其對高頻操作的完美支持。這主要歸功于其超低電容和柵極電荷特性。

LLC變換器的效率和功率密度與開關頻率緊密相關。要實現超高頻（如兆赫茲MHz級）工作，開關器件必須能在極短時間內完成開關動作。SiC MOSFET的超低寄生電容（如C_{oss}和C_{rss}）和柵極電荷（Qg?）極大地減少了開關過程中充放電所需的能量，從而顯著降低了開關損耗，使其能夠輕松工作在兆赫茲級別 。具體來說，低柵極電荷意味著驅動其開關所需的能量極小，使得柵極驅動電路更簡單、速度更快 。

這種高速開關能力直接導致了無源器件的極限小型化。例如，一項研究表明，基于SiC的LLC變換器在500kHz開關頻率下實現了98.5%的峰值效率和128W/in3的功率密度，這正是高頻操作與磁性元件小型化協同作用的有力證明 。

四、 系統設計與技術實踐：充分釋放SiC潛能

4.1 數字控制：SiC的必要伴侶

為了充分釋放SiC MOSFET的潛能，先進的電源拓?fù)浔仨毰c精密的控制策略相結合。傳統的模擬控制已無法滿足需求，而數字控制憑借其快速的控制回路、復雜的算法和全面的故障管理，成為SiC的必要伴侶 。

SiC的超高速開關特性帶來了前所未有的高電壓變化率（dV/dt）和高電流變化率（di/dt），這對系統可靠性構成了嚴峻挑戰。例如，高dV/dt會引發強烈的共模噪聲，可能導致下橋臂誤開通，引發上下管“直通”短路 。高 di/dt則會引發嚴重的電壓尖峰，威脅器件的長期可靠性 。

精密的數字控制，結合可配置的數字柵極驅動器，能夠?qū)崟r監測并響應這些瞬態事件。例如，數字驅動器可以提供多級“軟著陸”關斷，以降低電壓尖峰，或通過“主動米勒鉗位”功能防止誤開通 。此外，數字控制還能實現混合模式控制（如TCM/CCM），根據負載情況動態切換工作模式，以在整個負載范圍內保持最高效率 。

4.2 柵極驅動與PCB布局：從器件到系統

柵極驅動電路是連接控制芯片與功率器件的橋梁，對于SiC MOSFET的性能和可靠性至關重要。SiC柵極驅動器具有獨特的電氣要求，包括需要正負電源供電（通常為+18V/-5V）以確保器件可靠關斷 、高驅動強度（通常大于10A）以實現快速開關 、以及高達100kV/μs的高共模瞬態抗擾度（CMTI）。

在SiC的高頻開關應用中，一個看似微小卻至關重要的設計細節是封裝中的Kelvin源極引腳。傳統的3引腳封裝（Drain, Gate, Source）中，功率回路和柵極驅動回路共用同一個源極引腳。在高di/dt的功率回路中，引腳上的寄生電感會產生電壓降，疊加到柵極驅動電壓上，導致實際加到溝道上的電壓與驅動信號不一致，影響開關性能和可靠性。SiC MOSFET的4引腳封裝（如TO-247-4）新增了一個獨立的Kelvin源極引腳 。該引腳僅用于柵極驅動器的參考地，使其能夠直接感應并控制流經溝道的電流，從而消除功率回路寄生電感在柵極驅動電壓上的負面影響，確保驅動信號的完整性 。這一設計細節是充分發揮SiC高頻潛力的關鍵。

五、 展望未來：液冷、模塊化與生態構建

5.1 液冷技術對電源設計的變革性影響

隨著AI服務器機柜功率密度突破20kW，傳統的空冷技術已無法滿足散熱需求，液冷方案（包括冷板式和浸沒式）正加速滲透 。液冷技術通過液體作為冷卻介質直接或間接接觸發熱器件，徹底改變了傳統風扇冷卻的模式 。

這將對電源模塊設計帶來深遠影響。未來，電源模塊的風扇將被取消，取而代之的是一個完全密封、無風扇的“盒子”，可直接浸入不導電的冷卻液中 。在這種全新的散熱環境中，電源內部元件的耐溫性能和熱管理能力將變得至關重要。SiC MOSFET憑借其高達175°C甚至更高的結溫和出色的熱導率，能夠更有效地將熱量傳導至外殼，并通過液冷媒介散發，完美適應這一未來的散熱趨勢 。

5.2 供應鏈與生態系統建設

AI算力產業正朝著開放、開源、全球化的方向發展 。這將不僅推動以SiC為代表的國產化芯片的快速發展，也將促進圍繞其構建的整個生態系統（包括驅動、控制、封裝等）的建設 。隨著SiC材料生產工藝的改進和規模化生產，其成本將逐步下降，從而推動其在更多應用領域的普及 。

六、 傾佳電子結論與行動建議

6.1 核心結論：SiC + 先進拓?fù)?+ 數字控制的黃金三角

AI時代，算力電源的核心挑戰是實現極高的功率密度與系統效率。研究表明，“無橋圖騰柱PFC + LLC諧振變換器”已成為主流電源拓?fù)涞狞S金組合。其中，SiC MOSFET以其獨特的材料物理特性，完美解決了傳統硅器件在這一架構中的“反向恢復”和高頻損耗問題，是實現該架構的決定性技術。同時，精密的數字控制和優化的柵極驅動設計，是充分釋放SiC器件潛能、確保系統可靠性的關鍵。

6.2 案例分析與選型參考

下表匯總了BASiC半導體三款SiC MOSFET的關鍵參數，為電源設計工程師提供了具體的選型參考。

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊，配套驅動板及驅動IC，請搜索傾佳電子楊茜

6.3 展望與建議：面向未來的戰略部署

面向未來的算力電源設計，建議采取以下戰略部署：

技術路線：以“無橋圖騰柱PFC + 全橋LLC”為核心拓?fù)?，并積極擁抱SiC器件與數字控制。

設計實踐：將柵極驅動、PCB布局和熱管理作為核心考量，充分利用4引腳Kelvin源極封裝的優勢，并采用可配置的數字驅動器來應對高頻開關帶來的瞬態挑戰。

未來趨勢：關注液冷技術對電源設計的深遠影響，前瞻性地開發能夠適應無風扇、浸沒式環境的電源模塊，從而確保產品在未來的市場競爭中保持領先優勢。
