PART 01

柵極電阻在MOSFET驅動中的核心作用

在直流電機驅動電路中，MOSFET作為功率開關器件，其柵極與源極之間存在等效電容（Ciss=Cgd+Cgs),柵極電阻（Rg）的主要作用包括：

1.限制柵極驅動電流：防止驅動芯片輸出過大電流損壞MOSFET柵極氧化層（通常柵極電壓不超過±20V）

2. 控制開關數度：通過調節Rg阻值改變柵極充電/放電速度，影響MOSFET的開通和關斷時間

3. 抑制柵極振蕩：柵極回路中的寄生電感與電容形成LC諧振，優化VGS波形

4. 降低EMI電磁干擾：合理的開關速度可以減小di/dt和dv/dt帶來的輻射干擾

PART 02

柵極電阻的選型關鍵參數與計算方法

核心參數考量

計算公式

1.柵極平均計算電流公式：

Ig_avg = Ag × f_sw

（Qg：MOSFET 柵極總電荷，f_sw：開關頻率）

2.柵極電阻初步估算：

Rg min=(V drive r- Vgsth) /Ig max

（V_driver：驅動電壓，Vgs_th：柵極閾值電壓，Ig_max：驅動芯片最大輸出電流）

3.開通時間與Rg關系：

t_rise ≈ 2.2 × Rg × Ciss

t_fall ≈ 2.2 × Rg × Coss

（t_rise：開通時間，t_fall：關斷時間，Ciss：輸入電容，Coss：輸出電容）

PART 03

VGS波形失真的優化策略

1. 柵極電阻優化：

采用分裂式柵極電阻（開通 Rg_on ≠ 關斷 Rg_off）

推薦：Rg_on < Rg_off（加速開通，減緩關斷以降低 EMI）

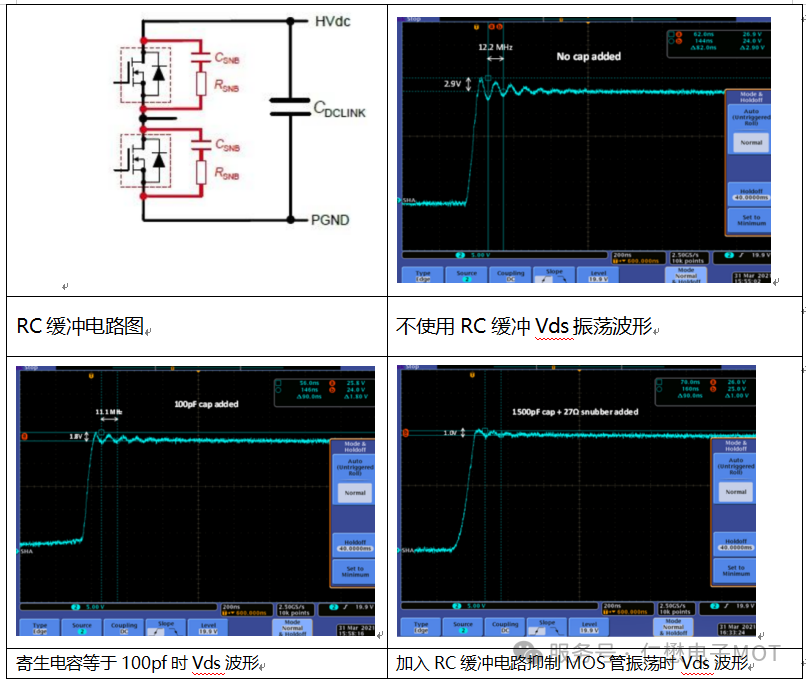

2. RC緩沖電路

在柵極與源極間并聯 RC 網絡

作用：抑制高頻振蕩，改善波形平滑度

3. 驅動芯片選型

選擇帶米勒鉗位功能的驅動芯片

確保驅動芯片輸出阻抗與 Rg 匹配

4. PCB布局優化：

縮短柵極驅動回路布線長度（<5cm）

采用接地平面減少寄生電感

避免柵極線與功率回路平行布線
