數據采集（DAQ），是指從傳感器和其它待測設備等模擬和數字被測單元中自動采集非電量或者電量信號，送到上位機中進行分析，處理。數據采集系統是結合基于計算機或者其他專用測試平臺的測量軟硬件產品來實現靈活的、用戶自定義的測量系統。
數據采集（DAQ），是指從傳感器和其它待測設備等模擬和數字被測單元中自動采集非電量或者電量信號，送到上位機中進行分析，處理。數據采集系統是結合基于計算機或者其他專用測試平臺的測量軟硬件產品來實現靈活的、用戶自定義的測量系統。
數據采集，又稱數據獲取，是利用一種裝置，從系統外部采集數據并輸入到系統內部的一個接口。數據采集技術廣泛應用在各個領域。比如攝像頭，麥克風，都是數據采集工具。
被采集數據是已被轉換為電訊號的各種物理量，如溫度、水位、風速、壓力等，可以是模擬量，也可以是數字量。采集一般是采樣方式，即隔一定時間（稱采樣周期）對同一點數據重復采集。采集的數據大多是瞬時值，也可是某段時間內的一個特征值。準確的數據測量是數據采集的基礎。數據量測方法有接觸式和非接觸式，檢測元件多種多樣。不論哪種方法和元件，均以不影響被測對象狀態和測量環境為前提，以保證數據的正確性。數據采集含義很廣，包括對面狀連續物理量的采集。在計算機輔助制圖、測圖、設計中，對圖形或圖像數字化過程也可稱為數據采集，此時被采集的是幾何量（或包括物理量，如灰度）數據。
在互聯網行業快速發展的今天，數據采集已經被廣泛應用于互聯網及分布式領域，數據采集領域已經發生了重要的變化。首先，分布式控制應用場合中的智能數據采集系統在國內外已經取得了長足的發展。其次，總線兼容型數據采集插件的數量不斷增大，與個人計算機兼容的數據采集系統的數量也在增加。國內外各種數據采集機先后問世，將數據采集帶入了一個全新的時代。
數據采集（DAQ），是指從傳感器和其它待測設備等模擬和數字被測單元中自動采集非電量或者電量信號，送到上位機中進行分析，處理。數據采集系統是結合基于計算機或者其他專用測試平臺的測量軟硬件產品來實現靈活的、用戶自定義的測量系統。
數據采集，又稱數據獲取，是利用一種裝置，從系統外部采集數據并輸入到系統內部的一個接口。數據采集技術廣泛應用在各個領域。比如攝像頭，麥克風，都是數據采集工具。
被采集數據是已被轉換為電訊號的各種物理量，如溫度、水位、風速、壓力等，可以是模擬量，也可以是數字量。采集一般是采樣方式，即隔一定時間（稱采樣周期）對同一點數據重復采集。采集的數據大多是瞬時值，也可是某段時間內的一個特征值。準確的數據測量是數據采集的基礎。數據量測方法有接觸式和非接觸式，檢測元件多種多樣。不論哪種方法和元件，均以不影響被測對象狀態和測量環境為前提，以保證數據的正確性。數據采集含義很廣，包括對面狀連續物理量的采集。在計算機輔助制圖、測圖、設計中，對圖形或圖像數字化過程也可稱為數據采集，此時被采集的是幾何量（或包括物理量，如灰度）數據。
在互聯網行業快速發展的今天，數據采集已經被廣泛應用于互聯網及分布式領域，數據采集領域已經發生了重要的變化。首先，分布式控制應用場合中的智能數據采集系統在國內外已經取得了長足的發展。其次，總線兼容型數據采集插件的數量不斷增大，與個人計算機兼容的數據采集系統的數量也在增加。國內外各種數據采集機先后問世，將數據采集帶入了一個全新的時代。
在計算機廣泛應用的今天，數據采集的重要性是十分顯著的。它是計算機與外部物理世界連接的橋梁。各種類型信號采集的難易程度差別很大。實際采集時，噪聲也可能帶來一些麻煩。數據采集時，有一些基本原理要注意，還有更多的實際的問題要解決。
假設對一個模擬信號x（t）每隔Δt時間采樣一次。時間間隔Δt被稱為采樣間隔或者采樣周期。它的倒數1/Δt被稱為采樣頻率，單位是采樣數/每秒。t=0，Δt，2Δt，3Δt……等等，x（t）的數值就被稱為采樣值。所有x（0），xΔt），x（2Δt）都是采樣值。根據采樣定理，最低采樣頻率必須是信號頻率的兩倍。反過來說，如果給定了采樣頻率，那么能夠正確顯示信號而不發生畸變的最大頻率叫做奈奎斯特頻率，它是采樣頻率的一半。如果信號中包含頻率高于奈奎斯特頻率的成分，信號將在直流和奈奎斯特頻率之間畸變。
采樣率過低的結果是還原的信號的頻率看上去與原始信號不同。這種信號畸變叫做混疊。出現的混頻偏差（aliasfrequency）是輸入信號的頻率和最靠近的采樣率整數倍的差的絕對值。
采樣的結果將會是低于奈奎斯特頻率（fs/2=50Hz）的信號可以被正確采樣。而頻率高于50HZ的信號成分采樣時會發生畸變。分別產生了30、40和10Hz的畸變頻率F2、F3和F4。計算混頻偏差的公式是：
混頻偏差=ABS（采樣頻率的整數倍－輸入頻率）
其中ABS表示“絕對值”，為了避免這種情況的發生，通常在信號被采集（A/D）之前，經過一個低通濾波器，將信號中高于奈奎斯特頻率的信號成分濾去。這個濾波器稱為抗混疊濾波器。
采樣頻率應當怎樣設置。也許可能會首先考慮用采集卡支持的最大頻率。但是，較長時間使用很高的采樣率可能會導致沒有足夠的內存或者硬盤存儲數據太慢。理論上設置采樣頻率為被采集信號最高頻率成分的2倍就夠了，實際上工程中選用5～10倍，有時為了較好地還原波形，甚至更高一些。
通常，信號采集后都要去做適當?shù)男盘柼幚?，例如FFT等。這里對樣本數又有一個要求，一般不能只提供一個信號周期的數據樣本，希望有5～10個周期，甚至更多的樣本。并且希望所提供的樣本總數是整周期個數的。這里又發生一個困難，并不知道，或不確切知道被采信號的頻率，因此不但采樣率不一定是信號頻率的整倍數，也不能保證提供整周期數的樣本。所有的僅僅是一個時間序列的離散的函數x（n）和采樣頻率。這是測量與分析的唯一依據。數據采集卡，數據采集模塊，數據采集儀表等，都是數據采集工具。
AD4081：重新定義高性能數據采集的20位20MSPS SAR ADC
在當今高速發展的電子系統中，對數據轉換器的要求越來越高——需要更高的分辨率、更快的采樣速率、更低的噪聲和更簡單的系統設計。ADI公司的AD4081正是為...
2025-10-21 標簽：adc數據采集SAR ADC 755 0
基于GIS的海洋環境數據采集與管理系統
基于GIS的海洋環境數據采集與管理平臺系統
2025-09-19 標簽：數據采集軟件管理系統 236 0
產品密封性防水泄漏標準如何判定？精誠工科氣密性檢測儀的設置方法
在制造業中，無論是消費電子、汽車零部件，還是醫療器械和新能源動力電池，產品的密封性與防水性能都是至關重要的質量指標。如何科學地判定產品是否「漏氣」或「漏...
2025-09-15 標簽：數據采集制造業檢測儀 334 0
橋梁監測中的傳感器應用：從數據采集到安全預警的實踐路徑
在橋梁的全生命周期管理中，結構安全是核心目標。隨著服役年限增長，橋梁在交通荷載、環境侵蝕、地質變化等因素影響下，可能出現緩慢但持續的結構變形。這些變化往...
2025-09-11 標簽：傳感器數據采集橋梁結構 687 0
SLAM技術在智能駕駛領域的應用
隨著人工智能和自動駕駛技術的進步，車輛搭載的輔助駕駛系統可以實現越來越強的功能，如自適應巡航、高級變道輔助及自動泊車等。為了在復雜環境下對這些高階功能實...
2025-09-09 標簽：數據采集智能駕駛SLAM 614 0
Texas Instruments ADS981x系列8通道數據采集系統技術解析
Texas Instruments ADS981x 8通道數據采集 (DAQ) 系統基于雙通道、同步采樣、18位逐次逼近寄存器 (SAR) 模數轉換器 ...
2025-09-06 標簽：數據采集模數轉換器DAQ 533 0
車載以太網技術的深度解析與核心應用
在汽車智能化浪潮下，傳統CAN總線已難以支撐自動駕駛海量數據傳輸需求。本文深入解析車載以太網如何通過高帶寬、低延遲特性突破這一瓶頸，重點剖析其在自動駕駛...
2025-09-03 標簽：傳感器以太網數據采集 5.6k 0
汽車行業 GDPR 誤區 TOP5，帶您一文厘清！
因汽車智能化發展，ADAS 技術依賴海量視頻數據采集，歐盟GDPR作為全球嚴規，對企業處理歐盟公民數據要求嚴格且違規罰款重！本文對行業常見的 5 個 G...
2025-08-27 標簽：數據采集AI數據處理 380 0
【干貨分享】在 RA-Eco-RA6M4開發板上實現 ADC 電壓的 LabVIEW 數據采集
本文介紹了RA-Eco-RA6M4-100PIN-V1.0開發板通過LabVIEW上位機實現ADC電壓數據采集的項目設計，采用串口發送和串口中斷查詢兩種方案。
2025-08-21 標簽：LabVIEWadc數據采集 999 0
手持采集器是干什么用的 PDA采集器的主要功能與應用場景
在數字化辦公加速推進的今天，各行各業對現場數據的高效采集需求越來越迫切。手持采集器（PDA數據采集器）作為一款輕便靈活的移動采集設備，憑借其強大的現場數...
2025-08-20 標簽：數據采集PDA采集器 593 0
0
0
不用編程不用聯網，實現倍福(BECKHOFF)PLC對接SQL數據庫，上報和查詢數據的案例
標簽：plcSQLservermysql架構 2016 0
1
0
在消費者循環中如何分離數據采集任務和響應用戶操作任務
標簽：LabVIEW數據采集 3798 1
LabVIEW-多通道數據采集源程序資料立即下載
類別：嵌入式開發 2025-08-09 標簽：數據采集
AGF-T穿孔式光伏匯流采集裝置安裝使用說明書V1.4立即下載
類別：電子資料 2025-05-27 標簽：數據采集光伏采集裝置
TSW14J58 JESD204C數據采集和圖形發生器卡立即下載
類別：電子資料 2024-11-16 標簽：數據采集發生器
TSW14J59EVM JESD204C數據采集和圖形發生器卡立即下載
類別：電子資料 2024-11-09 標簽：數據采集發生器EVM
使用低速串行總線的實時ADC原始數據采集方法立即下載
類別：電子資料 2024-09-27 標簽：adc數據采集uart
超高速數據采集系統的時序設計與信號完整性分析立即下載
類別：電子資料 2024-09-20 標簽：數據采集信號完整性時序
為寬帶寬、高阻抗數據采集模擬前端選擇放大器立即下載
類別：電子資料 2024-09-07 標簽：放大器數據采集模擬前端
Vector_CSM測量技術產品手冊2024版立即下載
類別：電子資料 2024-08-16 標簽：數據采集測量
ADS8201低功耗、完整的片內數據采集系統數據表立即下載
類別：電子資料 2024-07-30 標簽：數據采集ADS8201
ibaPDA-V6 過程數據采集系統說明書立即下載
類別：IC中文資料 2024-05-19 標簽：數據采集
紡織染整設備數據采集與能耗監測系統解決方案
行業背景 染整（印染）作為紡織工業產業鏈中的關鍵環節，涵蓋紡紗、織造、染色、印花、后整理等多個工序，其生產過程需大量消耗水、電、蒸汽等能源，能耗成本占企...
2025-10-21 標簽：數據采集能耗監測系統 155 0
打破協議壁壘：耐達訊自動化Modbus轉Profinet網關實現光伏逆變器全數據采集
在光伏電站監控系統中，工程師常面臨一個棘手問題：現代PLC控制系統采用高效的Profinet協議，而多數光伏逆變器仍使用傳統的Modbus協議。這兩種協...
2025-10-20 標簽：數據采集MODBUS網關 103 0
屏幕捕捉器數據采集與指令下發一體化解決方案
屏幕捕捉技術解決方案，以其非侵入、免授權、高適應性的核心特點，為企業提供了一條快速、經濟、高效打通信息壁壘的路徑。
2025-10-20 標簽：數據采集 105 0
工業智能網關采集西門子 1200 PLC：HTTP 轉發配置案例
一、項目背景 隨著工業自動化和能源管理要求的不斷提升，傳統配電室的人工巡檢方式已難以滿足現代企業對電力系統高可靠性、實時監控和遠程運維的需求。某大型制造...
2025-10-20 標簽：數據采集網關西門子PLC 35 0
羅克韋爾 PLC 與上位機汽車涂裝DeviceNet轉MODBUS TCP 通訊案例
在汽車制造行業，自動化生產線是提高生產效率和產品質量的關鍵。生產線包含眾多設備，如焊接機器人、涂裝設備、裝配機械等。不同廠家的設備可能采用不同的工業總線...
2025-10-19 標簽：數據采集MODBUSDeviceNet 32 0
工業協議轉換網關實現西門子S7-1500與歐姆龍G5直線伺服通訊案例解析
某德系合資車企新建 MEB 電池殼體高速焊裝線，節拍52s/件，兼容4款電池包柔性生產。
2025-10-18 標簽：西門子數據采集Profinet 528 0

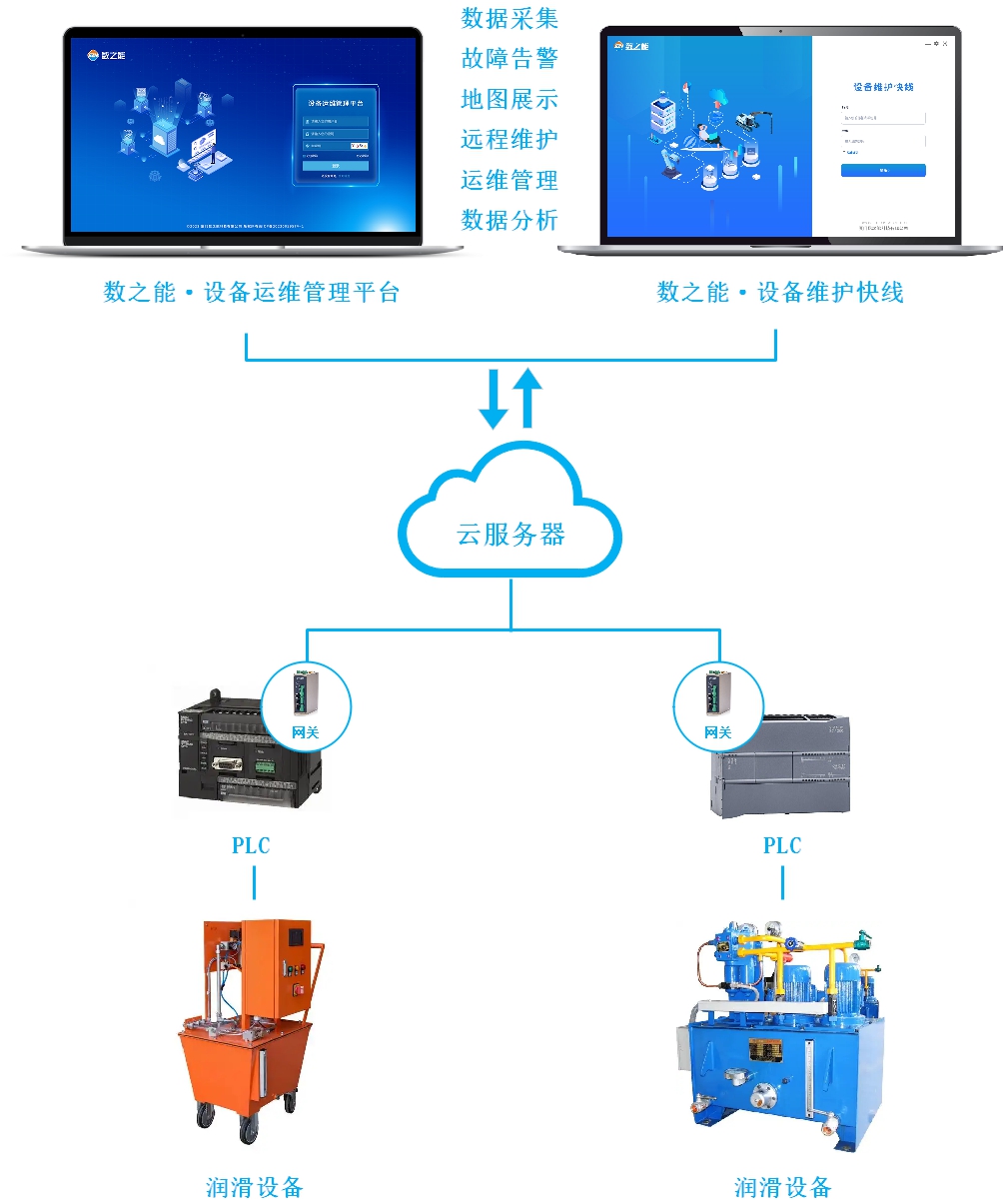

潤滑裝備數據采集遠程運維系統方案
