該DRV8452是一款寬電壓、高功率、高性能步進電機驅動器。該器件支持高達 55V 的電源電壓，具有 100 mΩ HS + LS 導通電阻的集成 MOSFET，允許高達 5A 的電流。

自動轉矩功能通過根據負載轉矩調整電流來提高效率。靜止省電模式可減少電機保持狀態下的功率損耗。靜音步進保證在低速和靜止時無噪音運行。內部電流檢測無需檢測電阻，從而節省了 PCB 面積和成本。內置索引器支持高達 1/256 的微步進，自動微步進模式可插值輸入 STEP 信號以減少控制器的開銷。無傳感器失速檢測消除了系統的末端停止。該器件支持其他保護和診斷功能，可實現穩健可靠的運行。
*附件：drv8452.pdf

該DRV8452只需最少的調整即可配置功能。它支持比外部 FET 驅動器更高的功率密度，但 PCB 面積更小。高能效加上精確、無噪音的作使該DRV8452成為高性能步進系統的理想選擇。

特性

• 步進電機驅動器
  • 帶STEP/DIR引腳的SPI或H/W接口
  • 高達 1/256 微步進分度器
• 4.5 V 至 55 V 工作電源電壓范圍
  • 支持標準 24 V 和 36 V 電源軌
• 低R DS（ON）：24 V、25°C時為100 mΩ HS + LS
• 每個橋的高電流容量：
  • DDW 封裝：5 A 滿量程，3.5A RMS
  • PWP 封裝：4 A 滿量程，2.8A RMS
• DDW 封裝引腳兼容 -
  • DRV8462/61：65 V，3-10A
• PWP 封裝引腳兼容 -
  • SPI：DRV8434S：48 V，2.5 A
  • 硬件接口：DRV8424/26：33 V，1.5-2.5 A
• 集成電流檢測和調節
  • 5% 滿量程電流精度
• 智能調諧和混合衰減調節選項
• 靜音步進衰減模式，可在靜止和低速時靜音運行
• 用于步進頻率插值的自動微步進模式
• 可定制的微步進分度器表
• 用于負載相關電流控制的自動扭矩
• 靜止省電模式
• 支持 1.8V、3.3V、5.0V 邏輯輸入
• 低電流睡眠模式 （3 μA）
• 獨立邏輯電源電壓 （VCC）
• 保護和診斷功能
  • 無傳感器失速檢測
  • VM 欠壓鎖定 （UVLO）
  • 開路負載檢測 （OL）
  • 過流保護 （OCP）
  • 熱關斷 （OTSD）
  • 故障條件輸出 （nFAULT）
  • 分度器零位輸出 （ nHOME）

參數

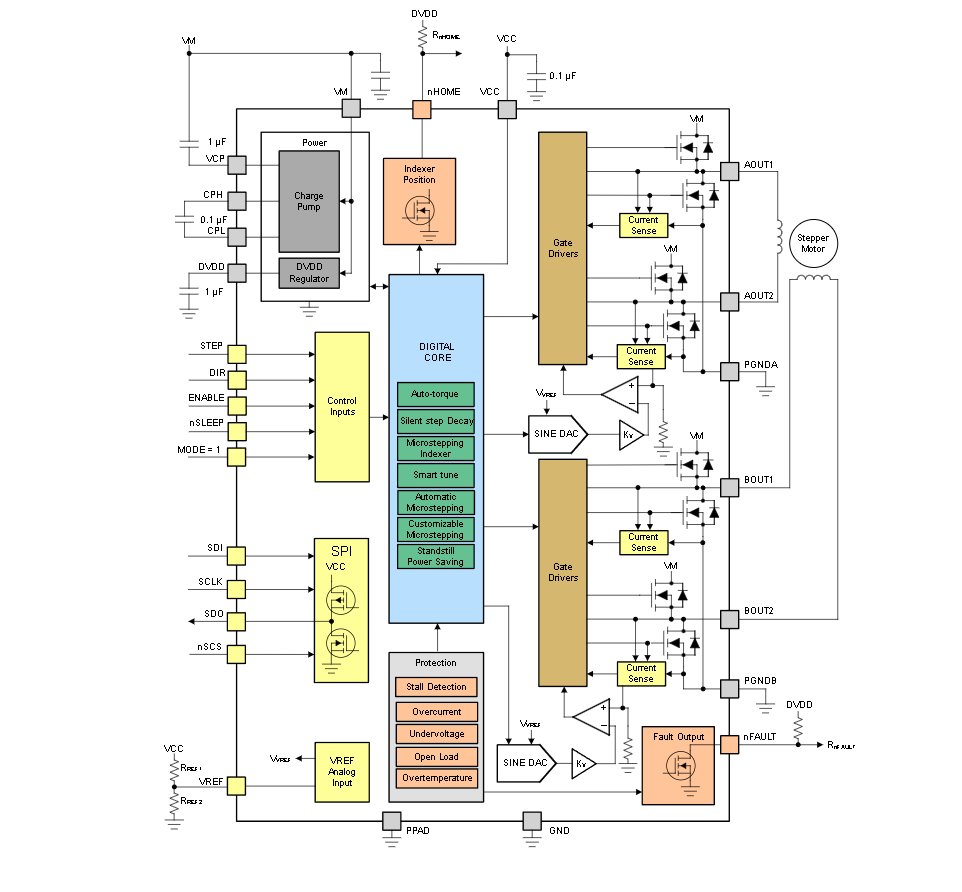

方框圖

?1. 產品概述?
DRV8452是德州儀器（TI）推出的高性能步進電機驅動器，具有以下核心特性：

• ?寬電壓范圍?：4.5V至55V工作電壓，支持24V、36V標準電源軌。
• ?高電流能力?：峰值電流5A（DDW封裝），RMS電流3.5A；PWP封裝峰值4A，RMS 2.8A。
• ?封裝兼容性?：提供44引腳HTSSOP（DDW）和28引腳HTSSOP（PWP）兩種封裝，與DRV8462/61、DRV8434S等引腳兼容。
• ?集成功能?：內置電流檢測（5%精度）、微步進索引器（支持1/256微步）、智能衰減模式及多重保護機制（過流、過熱、欠壓鎖定等）。

?2. 關鍵特性?

• ?靜音步進技術?：通過電壓模式PWM實現低噪聲運行，適用于醫療設備和精密儀器。
• ?自動扭矩調節?：動態調整輸出電流以匹配負載扭矩，提升能效。
• ?靈活接口?：支持SPI或硬件（H/W）控制，SPI模式提供寄存器配置（如微步分辨率、電流閾值）。
• ?保護與診斷?：傳感器失速檢測、開路檢測、故障輸出（nFAULT）及零位信號（nHOME，僅DDW封裝）。

?3. 應用領域?

• 工業自動化（紡織機械、機器人）
• 醫療設備（成像診斷、手術器械）
• 消費電子（ATM機、3D打印機、戶外攝像頭）
• 舞臺燈光控制系統

?4. 技術細節?

• ?電流調節?：通過VREF引腳或內部參考電壓設置，支持PWM斬波控制。
• ?衰減模式?：可選智能調節、混合衰減及靜音步進模式。
• ?散熱設計?：低導通電阻（100mΩ @24V），優化封裝熱性能（θJA 23.2°C/W DDW封裝）。

?5. 文檔結構?

• ?功能框圖?：包含電荷泵、H橋驅動、邏輯電源（DVDD/VCC）及保護電路。
• ?寄存器配置?：SPI模式下可調整微步表、電流閾值等參數。
• ?典型電路?：推薦外部元件包括VM去耦電容（0.01μF）、電荷泵電容（1μF）。
