DRV8328系列器件是用于三相應用的集成柵極驅動器。這些器件提供三個半橋柵極驅動器，每個驅動器都能夠驅動高側和低側N溝道功率MOSFET。該器件使用內部電荷泵產生正確的柵極驅動電壓，并使用自舉電路增強高側MOSFET。包括一個涓流電荷泵，以支持100%占空比。柵極驅動架構支持高達1A源極和2A灌電流的峰值柵極驅動電流。該DRV8328可采用單個電源供電，并支持4.5至60 V的寬輸入電源范圍。
*附件：drv8328.pdf

6x 和 3x PWM 模式允許與控制器電路進行簡單接口。該器件集成了精確的 3.3V LDO，可用于為外部控制器供電，并可用作 CSA 的參考。器件的配置設置可通過硬件 （H/W） 引腳進行配置。

提供低功耗睡眠模式，通過關閉大部分內部電路來實現低靜態電流。為欠壓鎖定、GVDD 故障、MOSFET 過流、MOSFET 短路和過熱提供內部保護功能。故障情況在 nFAULT 引腳上指示。

特性

• 65V 三相半橋柵極驅動器
  • 驅動 3 個高側和 3 個低側 N 溝道 MOSFET （NMOS）
  • 4.5 至 60V 工作電壓范圍
  • 支持100% PWM占空比，帶涓流電荷泵
• 基于 Bootstrap 的柵極驅動器架構
  • 1000mA 最大峰值源電流
  • 2000mA 最大峰值灌電流
• 硬件接口提供簡單的配置
• 超低功耗睡眠模式 <1 μA，25 ?C
• 相間4 ns （典型值）傳播延遲匹配
• 獨立驅動器關斷路徑 （DRVOFF）
• 65V 容差喚醒引腳 （nSLEEP）
• 在SHx上支持高達-10V的負瞬變
• 6x 和 3x PWM 模式
• 支持3.3V和5V邏輯輸入
• 精確的 LDO （AVDD），3.3 V ±3%，80 mA
• 緊湊的QFN封裝和封裝
• 通過VDSLVL引腳可調節VDS過流閾值
• 通過 DT 引腳可調節死區時間
• 帶電源塊的高效系統設計
• 集成保護功能
  • PVDD 欠壓鎖定 （PVDDUV）
  • GVDD 欠壓 （GVDDUV）
  • Bootstrap 欠壓 （BST_UV）
  • 過流保護（VDS_OCP、SEN_OCP）
  • 熱關斷 （OTSD）
  • 故障狀態指示器 （nFAULT）

參數

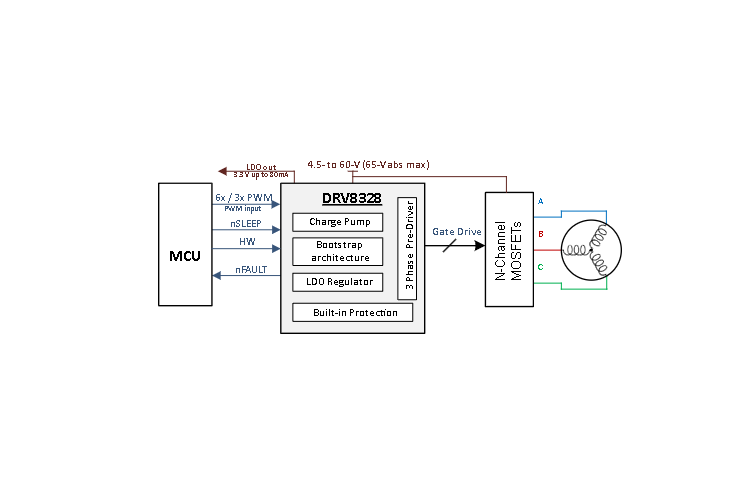

方框圖

?1. 產品概述?

DRV8328是德州儀器（TI）推出的4.5-60V三相無刷電機（BLDC）柵極驅動器，集成高/低側驅動、保護功能和可配置接口，核心特性包括：

• ?寬電壓范圍?：4.5V至60V工作電壓，兼容12V/24V/48V系統。
• ?高集成度?：內置3個半橋驅動器，支持1A源電流/2A灌電流驅動能力，集成電荷泵和自舉電路（支持100%占空比）。
• ?控制模式?：支持6x PWM（獨立高低側控制）和3x PWM（單輸入控制）模式。
• ?低功耗?：睡眠模式電流<1μA（典型值）。

?2. 關鍵特性?

• ?驅動能力?：峰值驅動電流1A（源）/2A（灌），支持快速開關NMOS。
• ?保護功能?：
  • 電源欠壓鎖定（PVDD_UV/GVDD_UV）
  • 自舉電壓監測（BST_UV）
  • VDS過流保護（0.1-2.5V可調閾值）
  • 熱關斷（OTSD，170°C典型值）
• ?硬件接口?：通過DT引腳電阻調節死區時間（100-2000ns），VDSLVL引腳設置過流閾值。

?3. 應用場景?

• ?電動工具?：電鉆、割草機、鏈鋸
• ?家電?：風扇、泵、吸塵器
• ?電動交通?：電動自行車、滑板車
• ?工業設備?：伺服驅動、物流機器人

?4. 功能模塊?

• ?柵極驅動架構?：
  • 高側：自舉電路+電荷泵，支持100%占空比
  • 低側：GVDD線性穩壓器供電
• ?3.3V LDO?：80mA輸出能力，可為MCU供電
• ?電流檢測?：支持外部檢流電阻（LSS-GND）和MOSFET VDS監測

?5. 設計要點?

• ?自舉電容選擇?：推薦1μF（25V），需滿足ΔV<6.7V（GVDD=12V時）。
• ?死區時間配置?：通過DT引腳電阻調節（RDT=5×Deadtime(ns)-10kΩ）。
• ?布局建議?：
  • 功率回路最小化，柵極驅動走線寬度≥15mil
  • 熱焊盤需連接多層地平面以散熱
